在當今科技飛速發展的時代，電子產品已深入到我們生活的方方面面。然而，其中一些看似簡單的現象卻蘊含著復雜的電子學原理。比如，當我們給一個傳感器輸入 1 伏特的正向電壓信號，本期望得到一個放大后的正向信號，結果輸出的卻是 -10 伏特的反向信號。這并非故障，而是反相放大器這一電子電路的神奇之處。從醫療設備到光電傳感等眾多領域，反相放大器既能精確放大信號，又暗藏燒毀電路的風險，這充分提醒我們，電子世界的每個細節都關乎成敗。

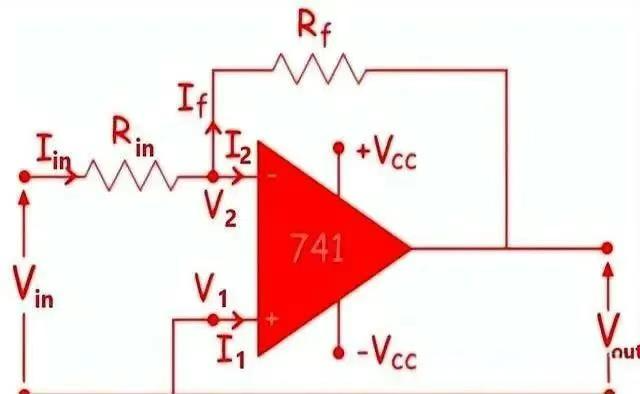

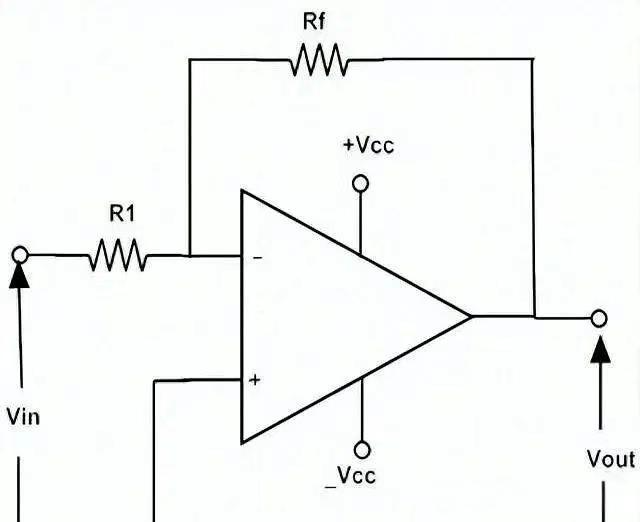

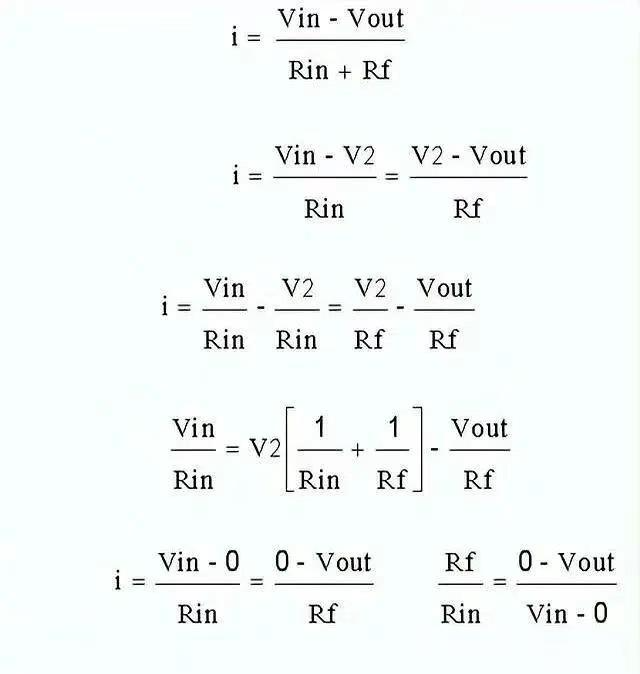

實際上，這種 “反?！?現象源于反相運算放大器。它是基于運算放大器的一種電路配置。一個標準的運算放大器有反相輸入端、同相輸入端和輸出端。在反相放大器設計中，輸入信號連接到反相輸入端，同相輸入端通常接地，即零電位參考點。關鍵在于，輸出端會通過一個電阻連接回反相輸入端，這種連接方式被稱為 “負反饋”。負反饋機制使反相放大器能反轉輸入信號極性并按比例放大。其工作原理是：當輸入端接收到正電壓，因負反饋作用，輸出端產生負電壓，反之亦然。而放大倍數（增益）由電路中兩個關鍵電阻的比例決定，具體為輸出電壓與輸入電壓的比值（增益）等于反饋電阻阻值除以輸入電阻阻值，再帶上負號。例如，輸入電阻為 1 千歐姆，反饋電阻為 10 千歐姆時，輸出電壓就是輸入電壓的負 10 倍。這種設計讓工程師能精確控制信號放大倍數和方向。

在實際工程應用中，即使是簡單的反相放大器電路也可能出現問題。曾有工程師為醫療設備項目設計放大器，選用 4.7 千歐姆輸入電阻和 47 千歐姆反饋電阻，理論上能實現 -10 倍增益，但首次上電測試時電路板卻燒毀了，經檢查是反饋電阻焊接方向裝反，導致電流路徑出錯沖壞芯片。這表明在精密電子產品生產制造中，每個元器件的安裝方向都至關重要。

反相放大器還有一個特性，其反相輸入端工作時幾乎不消耗電流，電壓近似零伏特，被稱為 “虛擬地”。但工程師再三強調不能隨意觸碰或用萬用表測量，因為運算放大器內部輸入級非常敏感，萬用表測量產生的微弱電流都可能造成不可逆損傷。

除了放大信號，反相放大器還有多種用途。它可配置成 “加法器”，將多個不同信號通過不同輸入電阻連接到反相輸入端，輸出端就能計算這些信號的 “總和” 或 “加權平均值”，在多路信號綜合處理場合非常有用。但設計多輸入加法器時，每個輸入端電阻值需精確計算和選擇，否則不同信號會相互影響，導致輸出結果不準確。

在處理微弱信號時，反相放大器可配置成 “跨阻放大器”，將光電傳感器產生的極其微小的電流信號轉換成可測量的電壓信號。例如，工程師曾將 0.1 微安的微弱電流信號轉換成 1 伏特的電壓信號。但選用阻值非常大的反饋電阻（如超過 20 兆歐姆）時，電路對外界電磁干擾變得敏感，需添加額外 “屏蔽層” 隔絕外部干擾。

即便設計精良的電路，在特定條件下也可能出現問題。一些用于調理振動傳感器信號的反相放大器，低頻時工作正常，高頻時輸出波形會失真，原因是放大器增益設置過高導致 “帶寬” 不足。因此，設計處理高頻信號的電路時，工程師會控制反饋電阻阻值在較小范圍內，確保高頻下信號完整性。

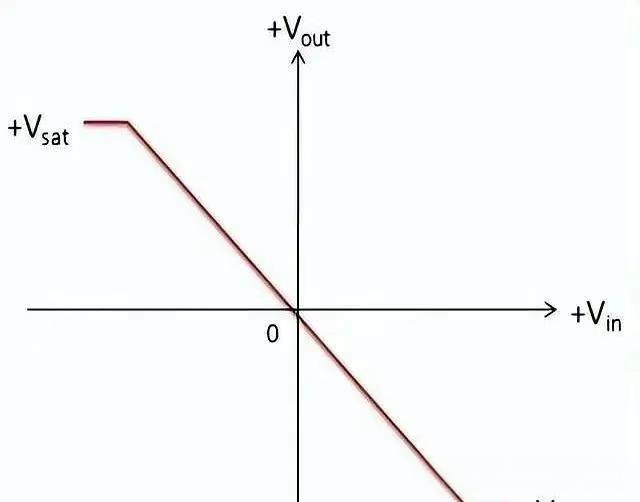

有時，舊設備元器件老化也會帶來故障。如維修一臺老舊機器時，輸入平滑正弦波，輸出卻變成方波，原因是電路中一個老舊電容漏電，使放大器進入 “飽和區”。更換漏電電容并提高供電電壓后問題解決，這說明充足的電源裕度對維持電路穩定運行至關重要。
