深入剖析 MOS 電平轉換電路設計,規避潛在陷阱
出處:網絡整理 發布于:2025-07-21 15:51:01 | 341 次閱讀
MOS 電平轉換電路的背景與基本原理
基于 MOS 的電平轉換電路在電子工程師中并不陌生,在網絡上可以輕松找到大量相關資料。其基本模型如下圖所示:

該電路的基本原理可以從兩個方向進行分析:
實際應用中的問題與分析

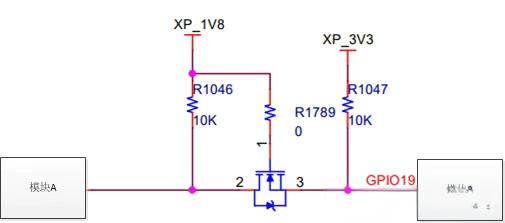

在實際設計了一款如下的電路后,乍一看似乎沒有問題,但在實際測試過程中,卻發現了一些異常情況。

當模塊 A 端配置為高阻態時,模塊 A 和 B 端的低電平都出現了不正常的情況。實測值分別為:A 端電平為 0.7V,B 端電平為 0.5V。然而,當模塊 A 配置為輸出且輸出為低時,情況卻不正常。為了找出問題的根源,我們進行了一系列的測試和分析:
通過以上測試可以分析得出,出現問題的根本原因是模塊 B 引起的。具體情況如下圖所示:

當模塊 B 有電流灌入時,3 端的電壓為 0.5V,那么 R1047 的電流為 0.28mA。此時 MOS 管 Vgs = 1.3V,查看手冊可知,其開啟電壓閾值在 0.8V - 1.4V 之間。此時 Vds 的電壓為 0.2V,Vds <Vgs - Vgs (th),此時 MOS 處于可變電阻區。
在計算 Ron 電阻時,不能簡單地參考手冊上的數值,可以根據下式進行計算:
也可以參照手冊上的圖,大概估計 Ron 值在 20Ω 左右,電流在 10mA 左右。根據上述描述,在模塊 B 端肯定是內部下拉,流入的電流為 0.28 + 10 = 10.28mA。因此模塊 B 的下拉電阻為:Rpd = 0.5V / 10.28mA = 48.6Ω。這就導致了模塊 A 端為高阻態的時候,模塊 B 端電源為 0.5V。
總結與建議
通過對 MOS 電平轉換電路在實際應用中出現問題的分析,我們可以得出以下結論和建議:
