在電子電路設計中，續流管（通常指續流二極管）是一種用于保護電路中開關元件免受電感負載反向電動勢損害的關鍵元件。當電路中存在電感（如繼電器線圈、電機繞組等）時，開關（如晶體管、MOSFET）突然斷開會導致電感電流突變，產生反向高壓。而續流二極管的作用就是為電感電流提供續流通路，避免高壓擊穿開關元件。下面我們來詳細探討二極管作為續流管在不同電路中的應用。

一、抑制電壓尖峰

在繼電器驅動電路中，續流管發揮著重要作用。如下圖所示，VD 為續流管，R 為限流電阻，L 為繼電器線圈，VT 為驅動三極管。

當驅動信號驅動三極管 VT 導通時，線圈 L 就會有電流流過，使繼電器開關閉合。此時由于 VD 負極有 + 12V 高電平，處于反偏狀態，不導通。當驅動信號消失，三極管 VT 截止，電流消失，但由于電流不能突變，會在線圈 L 中產生上負下正的反向高壓。該反向高壓會迅速通過 R、VD 形成回路，回到電源正極消耗掉。如果沒有 R、VD 續流，該反向高壓會下行加到三極管 VT 集電極，損壞 VT 及其它元件。

二、在開關電源中，為儲能電感釋放能量提供通路

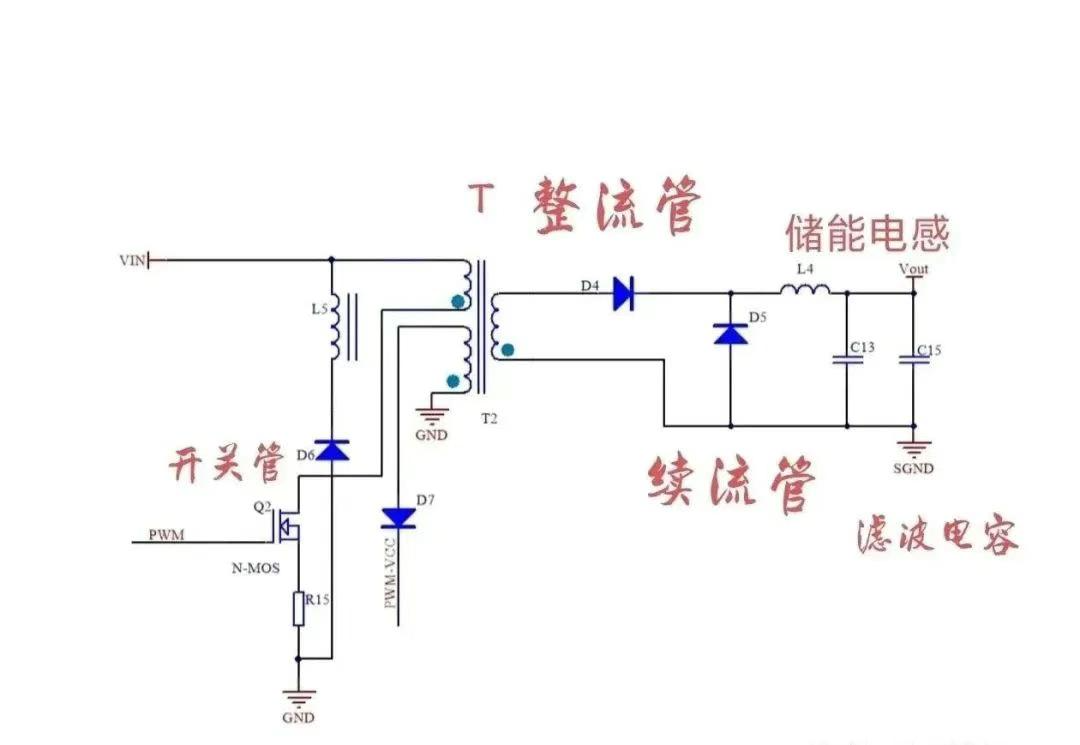

在單端正激式開關電源中，續流管同樣不可或缺。如下圖所示，Q2 為場效應開關管，T 為開關變壓器，D4 為整流管，D5 為續流管，L4 為儲能電感，C13、C15 為濾波電容。

正激式開關電源的特點是開關變壓器在工作時不能儲存能量。當開關管 Q2 導通時，VlN 輸入電壓經開關變壓器初級，次級同時也會感應出同相電勢，該電勢經 D4 整流，給儲能電感充電。當開關管截止時，開關變壓器初級電流消失，次級感應電勢也消失，D4 截止。儲能電感 L4 會產生反電動勢，通過續流管 D5 釋放能量，給濾波電容 C13、C15 充電并給負載使用。在該電路中，如果沒有續流管 D5，L4 產生的反電動勢會損壞整流管并返回變壓器次級，能量也不能很好地供給負載。

三、通過續流路徑釋放電感儲存的能量，防止開關器件（如三極管、IGBT）因過壓損壞

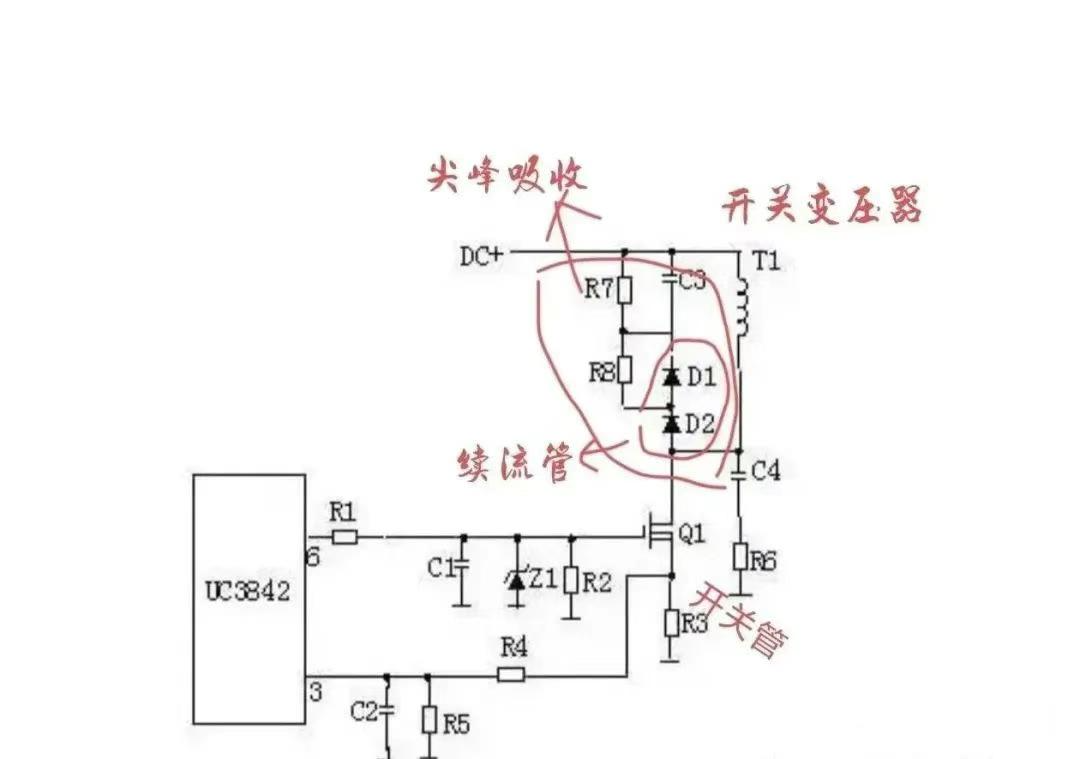

在某些電路中，RCD 尖峰吸收電路中的二極管也起到續流作用。如下圖所示，T1 為開關變壓器，Q1 為開關管，R7、R8、C3 及 D1、D2 組成 RCD 尖峰吸收電路，其中 D1、D2 起續流作用。

當場效應開關管 Q1 截止時，由于 T1 初級線圈電流不能突變，電流逐漸消失時，會產生上負下正的反電動勢，該電動勢被 D1、D2 整流，通過 R7、R8、C3 形成回路，將反電動勢能量吸收掉。如果沒有 RCD 吸收回路，產生的反電動勢將會損壞場效應開關管。
