在硬件設計領域，DCDC 電路無疑是最為常見的電路類型之一，其中 Buck 電路的應用尤為廣泛。在 DCDC - BUCK 電路的設計過程中，電感的選型至關重要。接下來，我們將深入探討 DCDC - BUCK 電路中電感選型的關鍵要點。

圖 1 DCDC - BUCK 電路

一、電感選型的關鍵參數

在進行 BUCK 電路電感選型時，有兩個最為重要的參數需要關注，即電感值和電感電流。電感電流通常有兩個關鍵數值。
一是飽和電流（Isat），它是指當電感值下降到初始值的 30%（不同廠家的定義可能有所差異，一般在 10% - 30% 之間）時所對應的電流。在 DCDC 電路中，電感電流的瞬間值絕對不能超過這個飽和電流，否則電感的性能會受到嚴重影響，甚至可能導致電路故障。
二是溫升電流（Irms），也就是在給電感施加電流后，電感產品自身溫度升高不超過 40 度時所對應的電流。在 DCC 電路中，電感電流的有效值不能超過這個溫升電流，以確保電感在正常工作溫度范圍內穩定運行。

二、電感值的計算方法

電感值的計算公式為：Lmin = (Vin - Vout) * Vout / (△I * f * Vin) ，此公式適用于同步 BUCK 電路，若為異步 BUCK 電路，則需要加入二極管的電壓。具體的計算步驟如下：

1. 確認輸出電流 Iout：這是計算電感值的基礎數據，后續的計算都將圍繞這個參數展開。
2. 確認電感值：根據上述公式計算 Lmin，一般來說，△I（即紋波電流 Ipp）取最大輸出電流 Iout 的 20% - 30%，f 為 DCDC 開關頻率。
3. 選取合適的電感值 L：根據計算得到的 Lmin 選取電感值 L，通常會略選大一點，以確保電感能夠在電路中穩定工作。
4. 計算紋波電流△I 和最大電流 Imax：通過前面的公式計算出△I，然后根據 Imax = Iout + 1/2 △I 計算出最大電流 Imax。同時，要確保電感的飽和電流大于 Imax。
5. 確認電感的關鍵電流參數：不僅要確認電感的飽和電流大于 Imax，還要保證溫升電流大于 Iout。

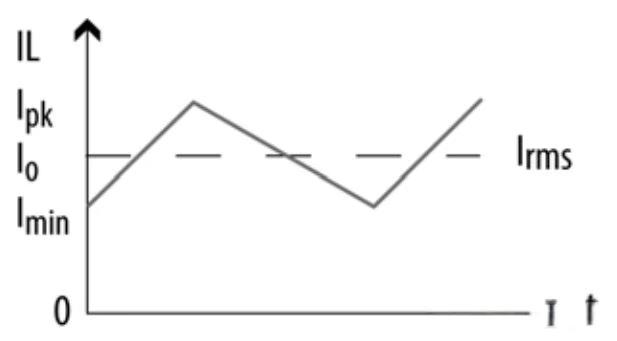

圖 2 電感電流參數

三、輸出電流 Iout 的取值探討

在上述計算過程中，有一個關鍵問題需要深入探討，即 Iout 到底應該取多少。是 DCDC 芯片的最大輸出電流能力，還是實際工作過程中真正使用的最大電流呢？
筆者認為，應該取 DCDC 芯片的最大輸出電流能力。例如，對于一個 2A 的 DCDC 芯片，這里的 Iout 就應該取 2A。理由如下：假設實際需要用到 2A 電流，與芯片的能力相同，那么無論取芯片電流能力還是實際使用電流，按照公式計算得到的電感值是相同的，使用這個電感可以設計出輸出 2A 的 DCDC 電路。此時，如果用這個電路接入 500mA 的負載，即實際輸出電流是 500mA，電路依然可以正常工作。

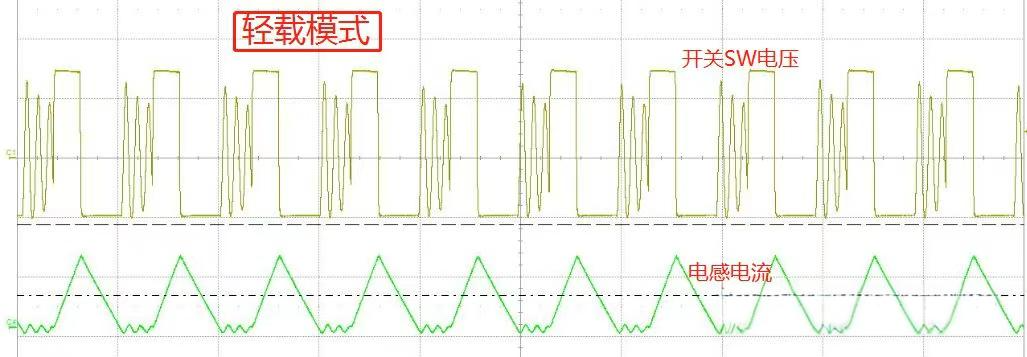

從公式可以看出，電感值 L 與輸出電流 Iout 成反比。如果按照實際電流計算，當接入小負載時，比如 200mA，算得的 L 值將是 2A 時的 10 倍。電感值增大，其體積也會相應增大，這顯然不是我們所期望的。不過，如果按照芯片能力 2A 算得的電感，當負載比 2A 小時，DCDC 電路會比較容易進入斷續模式（DCM），即電感電流不連續。
另外，如果按照實際輸出電流來計算電感值，電路當然也可以工作，但如果電感太大，可能會影響輸出的動態響應。需要注意的是，電感值小的話，輸入輸出濾波電容的容值就要大一些。因為電感值越小，電感電流的峰峰值就越大，這個波動電流需要電容進行充放電來完成。在輸出電壓紋波同等的情況下，充放電電流變大，自然電容也需要更大的容值。

四、電感選型時電流參數的實際考量

在電感選型時，根據公式 Imax = Iout + 1/2 △I，電感的飽和電流要大于 Imax，溫升電流要大于 Iout。Iout 取芯片最大輸出能力電流，然后在實際選型時留 70% - 80% 的余量，這樣設計的電路功能通常是沒有問題的。
然而，在實際應用中，可能會遇到這樣的場景：公司最常用的 DCDC 芯片 A 的能力是 3A，但某個電路實際最大電流需求是 1A。按照上述公式來選擇電感，可能需要選擇電流為 5A 左右的電感，但實際工作中，Imax 可能只有 2A。那么，能不能選擇一個 3A 的電感呢？畢竟電流較小的電感價格便宜，體積也小。
這就需要進行權衡了。選用 3A 的電感，電路功能應該是沒問題的，但在一些異常情況下，比如輸出短路，可能會導致無法啟動短路保護，從而造成故障。因為一般 DCDC 芯片有短路保護功能，當電流超過一定值時，芯片會進入保護狀態。對于 3A 的 DC - DC 芯片，短路保護電流值一般是 4 - 5A，如果電感最大工作電流過小，可能會造成電感在燒壞前還沒有啟動過流保護。

圖 3 電感選型權衡
綜上所述，如果條件允許，還是應該按照 Imax = Iout + 1/2 △I 這個公式，Iout 取 DCDC 芯片的最大輸出能力來計算電感的相關參數。以上是筆者的一些見解，如有錯誤，歡迎留言指正。
