電池采樣電路異常排查:PMOS 管耐壓?jiǎn)栴}解析
出處:網絡整理 發布于:2025-08-22 16:20:32 | 67 次閱讀
問題描述
某產品的電池采樣電路樣機出現了概率性的異常情況,大約有 40uA 額外的漏電流,具體表現為五臺樣機中就有一臺出現這種現象。經過細致的排查,問題最終定位到了 PMOS 管上,并且發現更換 PMOS 管能夠解決這個問題。該電路的原理圖如下所示:

圖 1 電池采樣電路原理圖
原理圖分析

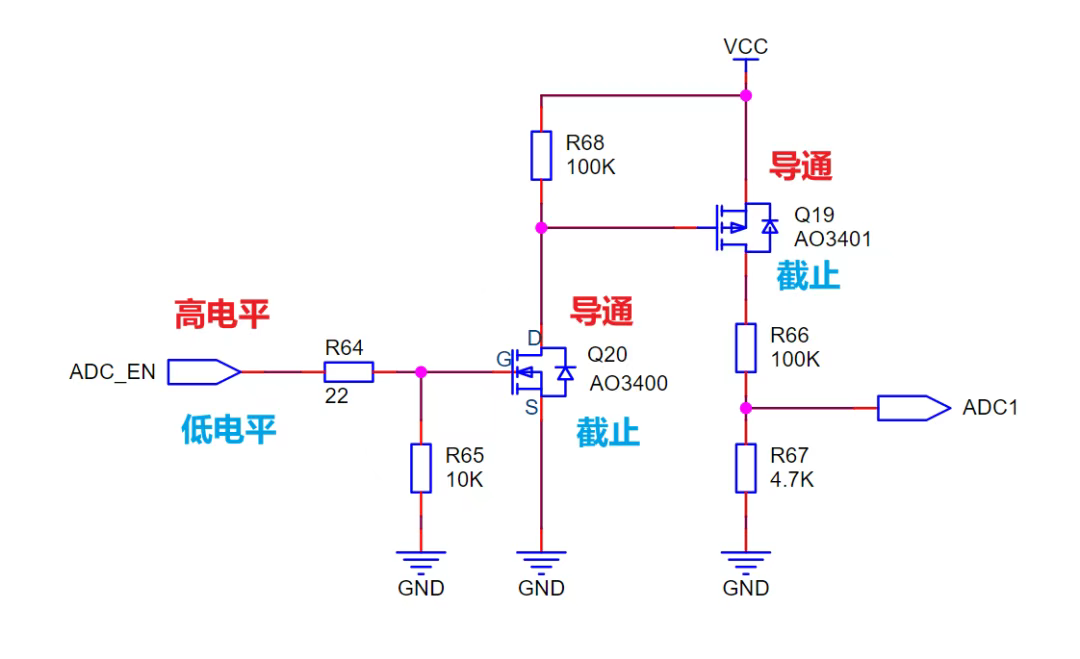

當 ADC_EN 為高電平時,NMOS 管 Q20 導通,進而使得 PMOS 管 Q19 導通,此時 ADC1 能夠采集得到 VIN 的電壓,根據電路原理,ADC1 的電壓值近似為 VCC * 4.7K / 104.7K。而當 ADC_EN 為低電平時,NMOS 管和 PMOS 管均處于關斷狀態,按照理論分析,此時在 R66 和 R67 上不應該有漏電流,這也是低功耗電路設計的基本要求。

圖 2 電路狀態分析
然而,實際情況卻與理論分析不符。在 Q19 截止的時候,仍然會出現 40uA 的漏電流,這顯然是電路存在異常的表現。
原因分析
為了找出問題的根源,設計人員經過仔細與群友核對 VIN 電壓后,發現 VIN 對應的電池電壓為 12V,并且當電池充滿電后,其電壓會更高,大于 12V。進一步調查發現,這個原理圖是從 4.2V 的鋰電池采集電路里直接拷貝過來的。

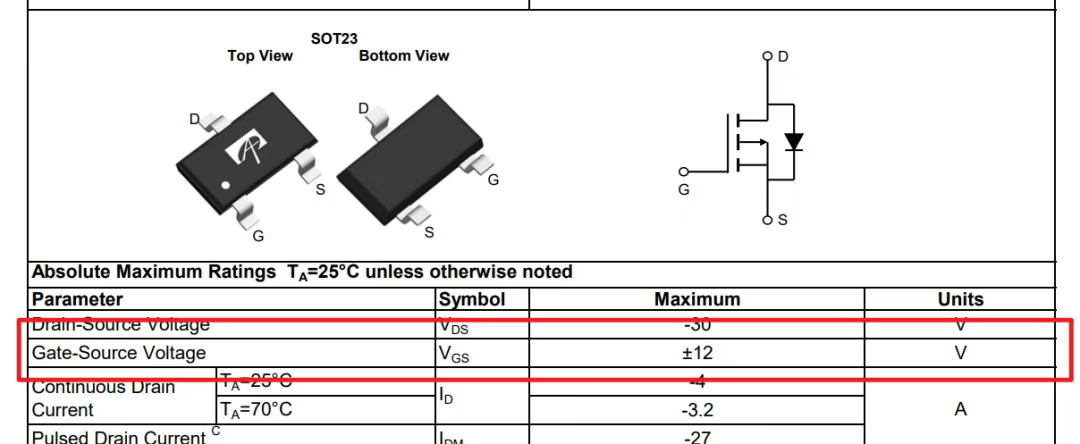

當 NMOS 管導通后,PMOS 管兩端的 VGS 電壓幾乎等同于 VIN,也就是大于 12V。而該電路中采用的 PMOS 管型號為 AO3401,其 VGS 耐壓絕對最大值為 ±12V。結合之前更換 PMOS 管能夠解決問題的現象,可以推測是 PMOS 管的 VGS 過壓導致其內部受到損傷,從而產生了額外的漏電流。

圖 3 PMOS 管電壓分析
解決方案
針對上述問題,我們可以采取以下幾種解決方案:
