在計算機系統中，硬盤作為重要的存儲設備，其電路的信號流程對于數據的存儲和讀取起著至關重要的作用。下面我們將詳細介紹硬盤電路的信號流程及其相關系統構成。

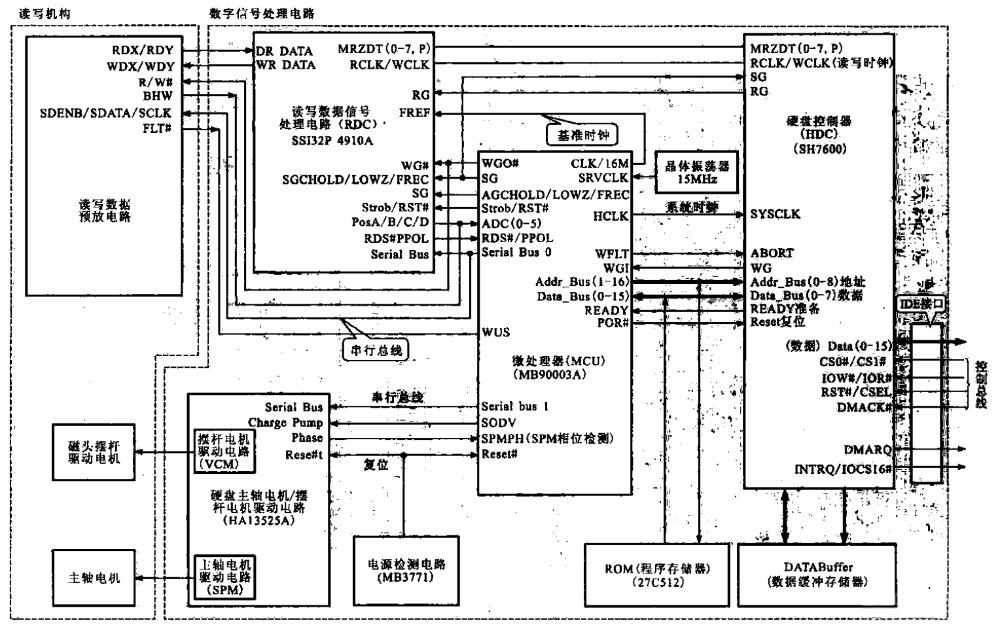

硬盤電路信號流程關系圖

從圖中可以清晰地看到硬盤電路信號流程的整體架構，它展示了各個部分之間的關聯和信號的傳遞方向。

硬盤數據處理系統的構成

硬盤的數據處理系統主要由以下幾個部分構成：

1. 硬盤控制器（HDC）：硬盤控制器是硬盤數據處理系統的核心組件之一，它負責管理硬盤與計算機其他部件之間的通信。它接收來自計算機主機的指令，如讀取數據、寫入數據等，并將這些指令轉化為硬盤能夠理解的操作信號。同時，它還對硬盤內部的數據傳輸進行協調和控制，確保數據的準確傳輸。
2. 微處理器（MCU）：微處理器在硬盤中起到智能控制的作用。它可以對硬盤的各種操作進行監控和管理，根據硬盤的工作狀態進行實時調整。例如，當硬盤出現讀寫錯誤時，微處理器可以啟動糾錯程序，嘗試恢復數據。此外，微處理器還可以對硬盤的性能進行優化，提高數據的讀寫速度。
3. 讀寫數據信號處理電路（RDC）：讀寫數據信號處理電路主要負責對讀寫數據信號進行處理。在讀取數據時，它將從硬盤盤片上讀取的微弱信號進行放大、濾波和數字化處理，將其轉化為計算機能夠識別的數字信號。在寫入數據時，它將計算機主機發送的數字信號進行編碼和調制，轉化為適合硬盤盤片存儲的信號。
4. 讀寫數據預放電路：讀寫數據預放電路位于硬盤磁頭附近，它的主要作用是對磁頭讀取到的微弱信號進行初步放大。由于磁頭讀取到的信號非常微弱，需要經過預放電路的放大后才能進行后續的處理。預放電路的性能直接影響到硬盤的讀寫性能和數據準確性。

信號流程的工作機制

當計算機主機需要讀取硬盤中的數據時，首先向硬盤控制器發送讀取指令。硬盤控制器接收到指令后，將其傳遞給微處理器。微處理器根據指令的要求，控制磁頭移動到相應的磁盤位置。磁頭讀取到數據后，將微弱的信號傳輸給讀寫數據預放電路進行初步放大。放大后的信號再傳輸?shù)阶x寫數據信號處理電路進行進一步的處理，最終將處理好的數字信號通過硬盤控制器傳輸給計算機主機。
當計算機主機需要向硬盤寫入數據時，硬盤控制器接收主機發送的數據和寫入指令。讀寫數據信號處理電路對數據進行編碼和調制，然后通過磁頭將信號寫入硬盤盤片。在整個過程中，微處理器對各個環節進行監控和協調，確保數據的準確寫入。
