在現代電子設備中，數字 RGB 信號處理電路起著至關重要的作用，它能夠?qū)?shù)字信號轉換為適合顯示設備的模擬 RGB 信號。本文將詳細介紹采用 MB40978 芯片的數字 RGB 信號處理電路。　　電路整體架構

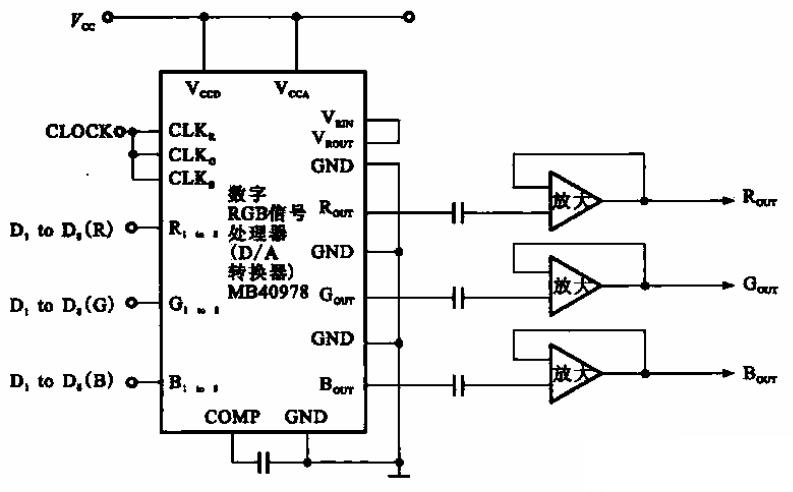

　　上圖展示了采用 MB40978 芯片的數字 RGB 信號處理電路的整體架構。從圖中可以清晰地看到各個組成部分以及信號的傳輸路徑。
　　信號輸入與芯片處理
　　來自前級電路的 R（紅色）、G（綠色）、B（藍色）數字信號被送入數字 RGB 信號處理器 MB40978。前級電路可以是圖像傳感器、視頻解碼芯片等設備，它們負責產生或處理數字 RGB 信號。
　　MB40978 芯片是整個電路的核心，它具備強大的數模轉換及信號處理能力。在芯片內部，首先對輸入的數字 RGB 信號進行數模轉換，將數字信號轉換為模擬信號。這一過程是基于芯片內部的高精度數模轉換器（DAC）實現的，能夠確保轉換后的模擬信號準確地還原數字信號的信息。
　　接著，芯片會對轉換后的模擬信號進行一系列的處理，包括信號的濾波、增益調整、色彩校正等。濾波處理可以去除信號中的噪聲和干擾，提高信號的質量；增益調整可以根據實際需求調整信號的幅度，以適應后級電路的要求；色彩校正則可以確保輸出的 RGB 信號具有準確的色彩表現。
　　信號放大與輸出
　　經過 MB40978 芯片處理后的模擬 R、G、B 信號，分別通過三路放大器進行放大。放大器的作用是將芯片輸出的微弱模擬信號進行放大，使其具有足夠的功率來驅動后級電路。
　　這三路放大器通常采用高性能的運算放大器，具有高增益、低噪聲、寬頻帶等特點。它們能夠?qū)δM RGB 信號進行精確的放大，確保信號的幅度和相位符合后級電路的要求。
　　放大后的模擬 R、G、B 信號被送往后級電路，后級電路可以是顯示器、投影儀等顯示設備，它們將接收到的模擬 RGB 信號轉換為圖像，呈現在用戶面前。
　　電路優勢與應用場景
　　采用 MB40978 芯片的數字 RGB 信號處理電路具有諸多優勢。首先，MB40978 芯片的高精度數模轉換和信號處理能力，能夠保證輸出的模擬 RGB 信號具有高保真度和準確的色彩表現。其次，電路的結構相對簡單，易于實現和調試，降低了設計成本和開發周期。
　　該電路廣泛應用于各種需要進行數字 RGB 信號處理的電子設備中，如液晶顯示器、平板電腦、智能手機等。在這些設備中，它能夠?qū)?shù)字圖像信號轉換為高質量的模擬 RGB 信號，為用戶提供清晰、鮮艷的圖像顯示效果。
