在當今的電路設計領域，二極管扮演著至關重要的角色。最近在學習電路設計的過程中，人們會驚喜地發現，二極管不僅具備導電的基本特性，還擁有一項獨特的功能 —— 切割信號波形。限幅電路便是利用二極管這一特性，將電壓精準地控制在特定范圍內，從而確保電路的其他部分不受損害。這種看似簡單的電路，卻在實際應用中發揮著巨大的作用，廣泛應用于電源保護、信號處理等眾多領域。

例如，當我們需要處理一個交流信號，并且希望去除其中某一部分電壓時，二極管就可以發揮關鍵作用。將二極管串聯在線路上，當電壓超過某個預設值時，二極管會導通，從而將超出的那部分電壓截斷。而且，通過巧妙地調整二極管的方向和接法，我們可以分別對信號的正半周和負半周進行處理。

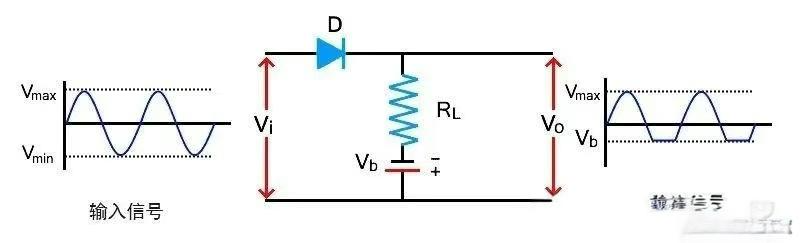

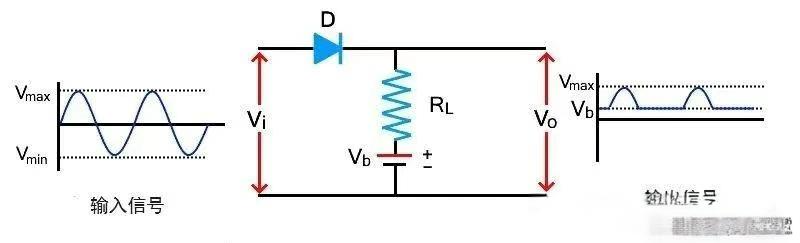

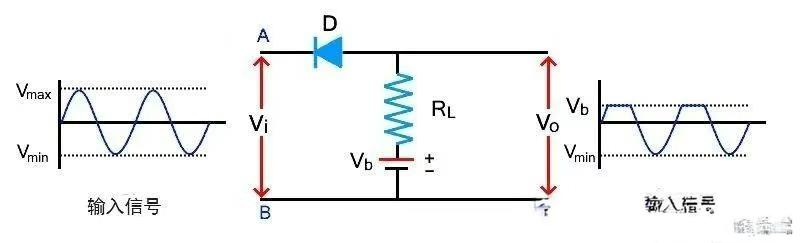

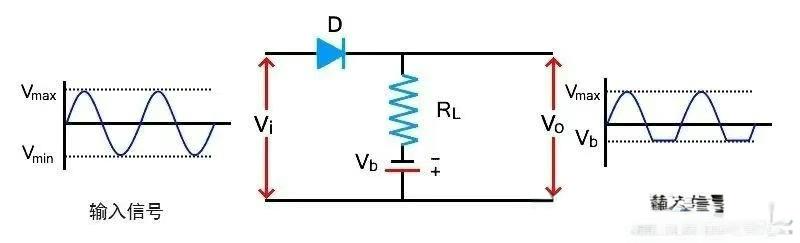

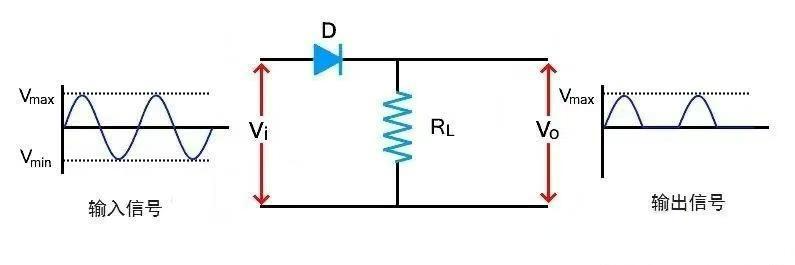

限幅電路主要有串聯限幅和并聯限幅兩種基本類型。串聯限幅是最基礎的一種方式，以正限幅電路為例，將二極管與負載串聯。在信號的正半周，當電壓升高到一定程度時，二極管導通，但此時反而沒有電流流過負載；而在負半周，當電壓較低時，二極管不導通，信號可以正常通過。此外，通過添加電池，我們還可以調節限幅的起點。例如，在正偏差的情況下，只有當輸入電壓高于電池電壓時，信號才會被截斷。

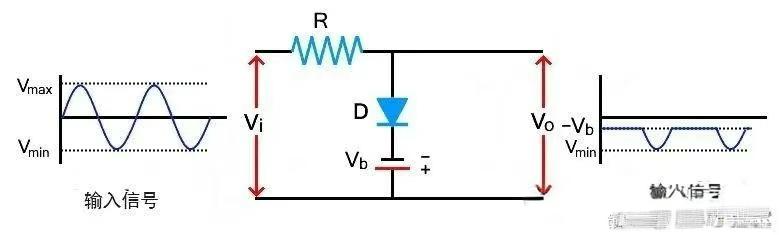

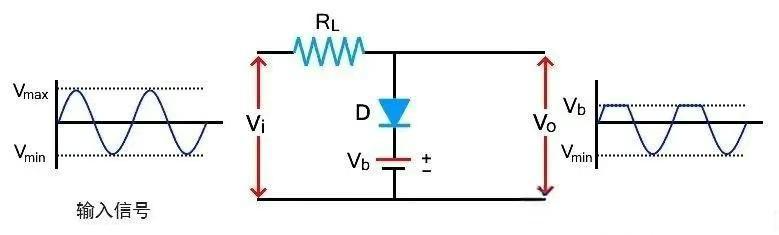

并聯限幅則是將二極管并聯在輸出兩端。在正半周，當電壓過高時，二極管導通并分流，從而使輸出電壓不超過設定值；在負半周，反向并聯的二極管會發揮同樣的作用。通過添加電池偏置，我們可以更加精確地控制截斷的電壓位置。

如果我們需要同時處理信號的正負兩半周，可以采用雙二極管加電池的電路結構。兩個二極管分別對正負方向的信號進行監控，當信號超過各自的閾值電壓時，二極管導通。這樣，信號就會被限制在兩個設定值之間，不會出現超限的情況。這種電路在電源中非常常見，可以有效防止電壓波動過大對電路造成損害。

齊納二極管具有反向?qū)ǖ奶匦裕⑶易詭Ч潭ǖ你Q位電壓。將單個齊納二極管連接在輸出端，當電壓超過設定值時，它會泄放多余的電壓，使得正半周信號正常通過，而負半周信號被限制在 0.7V 左右。如果將兩個齊納二極管反向并聯，則可以實現雙向限幅，對正負信號都進行截斷，適用于需要嚴格控制信號范圍的場合。

在實際應用中，二極管限幅電路的身影無處不在。在家庭充電器中，它可以作為過壓保護裝置，確保設備不會因電壓過高而損壞；在電臺發射機中，它可以濾除噪聲，提高信號的質量；在電視信號處理中，它也發揮著重要的作用。此外，一些設備還可以利用限幅電路將信號整形，生成方波或三角波。

在工業領域，工廠里的機器供電系統中，限幅電路可以有效地阻擋瞬間高壓，保護后面的元件不被燒壞。在新能源車的電池管理系統中，它可以實時監測電壓是否超限，確保電池的安全運行。在深海探測儀器等極端環境中，可靠的限幅電路更是維持電路穩定運行的關鍵。

雖然二極管限幅電路聽起來較為復雜，但實際上它只是通過開關元件配合電池來調整閾值。在自己動手進行實驗時，我們需要注意先準確計算好電壓值，避免選錯二極管的型號。如果信號幅度頻繁變化，還需要考慮二極管導通后的壓降影響，以確保電路的性能和穩定性。

總之，二極管切波形的電路原理和實際應用具有廣泛的價值和重要意義。深入理解和掌握這些知識，對于電路設計和相關領域的工作者來說至關重要。
