在電子設備的電源管理領域，升降壓電源芯片扮演著至關重要的角色。它能夠根據不同的輸入電壓和負載需求，靈活地調整輸出電壓，為設備提供穩定可靠的電源供應。下面我們將對升降壓電源芯片的基本拓?fù)溥M(jìn)行詳細分析。

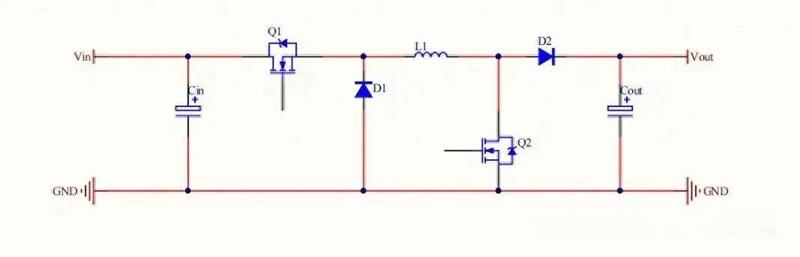

降壓 - 升壓 DC - DC 轉換器基本原理圖

從圖中可以看出，Vin 是電壓輸入端口，Cin 作為輸入電源的濾波電容，其作用是濾除輸入電壓中的雜波，使輸入電壓更加平滑穩定。Q1 為降壓 PWM mos 管，它通過脈沖寬度調制（PWM）技術來控制降壓過程。D1 是續流二極管，在降壓過程中起到續流的作用，保證電流的連續流動。降壓和升壓共用一顆電感器 L1，電感器在能量轉換過程中起著儲存和釋放能量的關鍵作用。Q2 為升壓 PWM mos 管，用于控制升壓過程；D2 為升壓整流二極管，對升壓后的電壓進行整流。Cout 為輸出濾波電容，用于濾除輸出電壓中的紋波，使輸出電壓更加穩定。

選用芯片分析

本文選用 MPS 的 mp28167 - A 可調升降壓 DC - DC 芯片進行分析。該芯片的基本參數如下：輸入電壓范圍為 2.8 - 22V，最大電流可達 3A，并且芯片具備 I2C 控制接口。通過外部控制器連接 I2C 接口，可以控制 FB 反饋電壓，從而實現對輸出電壓的精確調節。此芯片功能強大，不過本文主要聚焦于分析其內部升降壓部分的結構。

芯片內部結構

從芯片的內部結構圖中可以看到，藍色框內為升降壓部分的控制框圖，與前面提到的降壓升壓拓?fù)浠鞠嗤?。輸入電壓?IN 腳輸入，經過 A 管（對應拓?fù)?Q1），到達 SW1。SW1 和 SW2 之間需要根據工作電壓、工作電流、工作頻率等參數外加一顆電感器（對應拓?fù)?L1）。B 為降壓續流 MOS 管（對應拓?fù)?D1），C 為升壓 PWM mos 管（對應拓?fù)?Q2），D 為升壓整流 MOS 管（對應拓?fù)?D2），然后到達 OUT 引腳輸出。需要特別注意的是，在電源反接后，電信號會經過 MOS 管 C 到 SW2，經過外部電感到達 SW1，再經過 MOS 管 A 到達 IN 腳，從而造成短路。因此，在實際應用中一定要做好防反接處理。

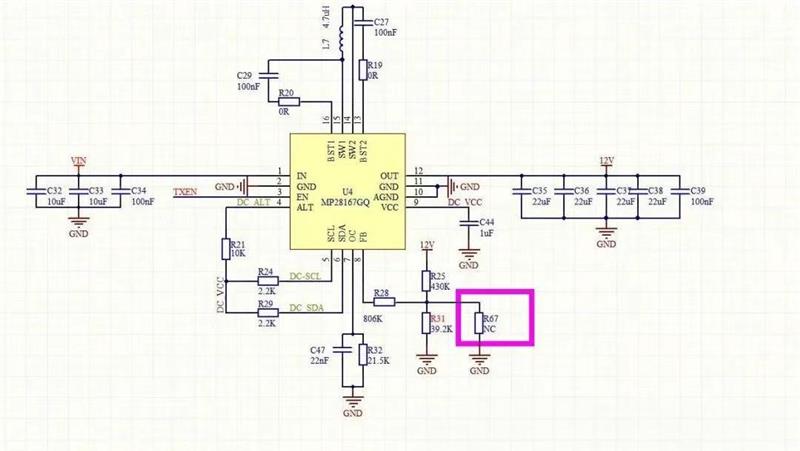

線路原理圖

根據基本拓?fù)洚?huà)出的原理圖，設置輸出電壓為 12V，當輸入電壓在 4 - 20V 范圍內時，實測可穩定輸出 12V。原理圖中 C29 和 C27 為 PWM mos 的自舉電容，其主要作用是在 PWM 打開關閉時為 NMOS 柵極提供一個較高的控制電壓，確保 MOS 管能夠正常工作。
