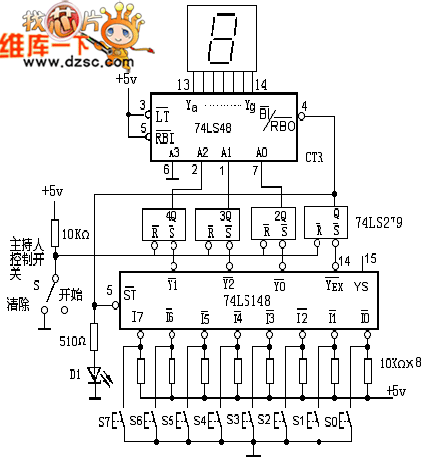

參考電路如圖所示。該電路完成兩個功能：一是分辨出選手按鍵的先后，并鎖存優先搶答者的編號，同時譯碼顯示電路顯示編號；二是禁止其他選手按鍵操作無效。工作過程：開關S置于"清除"端時，RS觸發器的 端均為０，４個觸發器輸出置０，使74LS148的 ＝０，使之處于工作狀態。當開關S置于"開始"時，搶答器處于等待工作狀態，當有選手將鍵按下時（如按下S5），74LS148的輸出 經RS鎖存后，1Q=1, =1,74LS48處于工作狀態，４Q３Q２Q=101,經譯碼顯示為"５"。此外，1Ｑ＝１，使74LS148 ＝１，處于禁止?fàn)顟B(tài)，封鎖其他按鍵的輸入。當按鍵松開即按下時，74LS148的 此時由于仍為１Ｑ＝１，使 ＝１，所以74LS148仍處于禁止?fàn)顟B(tài)，確保不會出二次按鍵時輸入信號，保證了搶答者的優先性。如有再次搶答需由主持人將Ｓ開關重新置?quot;清除"然后再進行下一輪搶答。74LS148為８線－３線優先編碼器，表11、1為其功能表。
