在電子電路的研究和應用中，超低頻噪聲的測量是一個具有挑戰性但又十分重要的課題。OP 放大器作為電子電路中常用的元件，其噪聲特性對于整個電路的性能有著重要的影響。因此，設計一種能夠準確測量 OP 放大器超低頻噪聲的電路具有重要的實際意義。

電路設計背景與挑戰

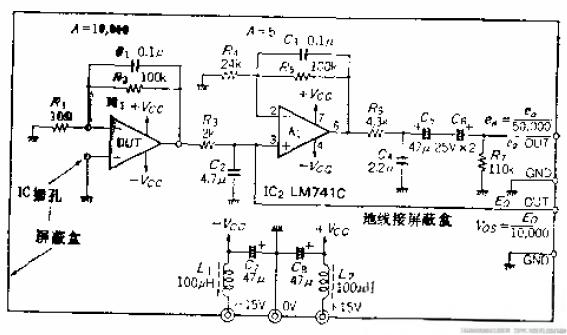

在測量被測量（DUT）IC 的噪聲電壓時，我們的目標是將其放大 10,000 倍。然而，如果使用失調電壓 Vos 大的 OP 放大器，就很有可能出現飽和現象。這是因為失調電壓會在放大過程中被一同放大，當放大倍數過高時，就容易導致放大器輸出超出其線性范圍而飽和。為了解決這個問題，我們有兩種選擇：一是增加失調調節電路，通過調節失調電壓來避免飽和；二是把放大倍數降到 100 倍，但這樣可能會影響測量的精度。

電路的具體結構與參數

放大倍數的分配

本測量電路采用了兩級放大的方式。濾波放大器的放大倍數為 5 倍，結合前面提到的放大倍數，總的放大倍數達到了 50,000 倍（94dB）。在測量得到輸出電壓 e0 后，將其除以 50,000，得到的值就相當于輸入換算噪聲電壓。這種放大倍數的分配方式既能夠保證足夠的放大倍數以檢測到微弱的噪聲信號，又能在一定程度上避免放大器飽和的問題。

濾波器的設計

• 低通濾波器：由 Rs、Cs 和 Rc、Cc 構成，其時間常數均為 15.9Hz。低通濾波器的作用是限制高頻信號的通過，只允許低于 15.9Hz 的超低頻噪聲信號通過，從而減少高頻噪聲對測量結果的干擾。
• 高通濾波器：為 2nd - order CR 濾波器，R1、C1、R2（假定與 1MΩ 的輸入阻抗并聯，阻值取 100kΩ）的時間常數大約為 0.07Hz。高通濾波器的作用是阻止直流和極低頻率的信號通過，只允許高于 0.07Hz 的信號進入后續的放大電路，這樣可以排除一些不必要的干擾信號，提高測量的準確性。


失調電壓的測定方法

為了測定失調電壓，我們可以使用數字電壓表測量 Rf 點的輸出。將測量結果除以 10,000，即可得到輸入換算失調電壓。失調電壓的準確測定對于評估 OP 放大器的性能和校準測量結果都具有重要的意義
