在電子制作領域，焊點質量的優劣至關重要，它直接影響著整個電子設備的性能和穩定性。除了進行常規的外觀檢查外，使用專業的儀器進行測量檢查是更為可靠的方法。焊點測量儀就是這樣一種能夠精確測量焊接質量，檢查電路是否通路的重要工具。

焊點測量儀的工作特性

焊點測量儀具備明確的工作特性，當焊點電阻小于 1Ω 時，儀器會發出聲音信號，提示焊點質量良好且電路處于通路狀態；而當焊點處于開路狀態或者電阻大于 10Ω 時，儀器則不會發出聲音，表明焊點可能存在問題。

焊點測量儀電路的核心組成與原理

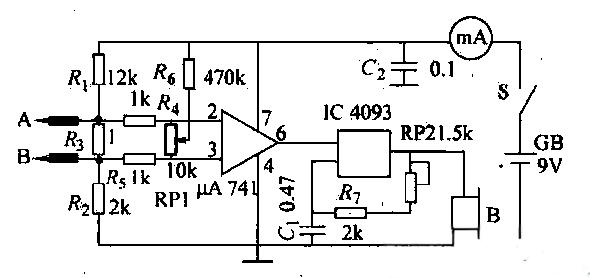

焊點測量儀的電路主要由運算放大器 VA741（LM324）以及由 104093 等元件組成的振蕩器等部分構成。下面我們詳細剖析其工作原理。

• 未接觸測試點時的狀態：當測試探針 A、B 未接觸測試點時，R 上的壓降會使運放輸出為負值。這是因?yàn)樵谶@種情況下，電路中的電位關系使得運算放大器的輸出呈現負電壓狀態，此時蜂鳴器不會發出聲音。
• 接觸測試點且電阻小于 1Ω 時的狀態：當探針兩端電阻小于 1Ω 時，同相端比反相端電位高，運算放大器輸出正電壓。這一正電壓信號會觸發由 104093 等元件組成的振蕩器開始工作，振蕩器產生音頻電壓信號，進而使蜂鳴器發出聲音，以此來提示焊點質量符合要求且電路通路。

電路中的調節元件

在該電路中，RP1 和 RP2 是兩個重要的調節元件。RP1 是用來調整發音的電位器，通過調節 RP1 的阻值，可以改變電路的參數，從而實現對蜂鳴器發音條件的精確調整；RP2 則用于調節音量大小，用戶可以根據實際需求，通過調節 RP2 來控制蜂鳴器發出聲音的音量。

焊點測量儀電路的實際應用與意義

焊點測量儀電路在電子制作和維修過程中具有重要的實際應用價值。它能夠快速、準確地檢測焊點的質量，幫助工程師和技術人員及時發現焊點存在的問題，如虛焊、短路等，從而提高電子設備的生產效率和可靠性。在大規模的電子生產線上，焊點測量儀可以作為質量檢測的重要環節，確保每一個焊點都符合質量標準；在電子設備的維修過程中，焊點測量儀可以幫助維修人員快速定位故障點，節省維修時間和成本。
