在電子電路領域，中頻處理 - 視頻檢波電路是一個重要的組成部分，它在信號處理和圖像傳輸?shù)确矫姘l(fā)揮著關鍵作用。今天，我們將詳細介紹一種由中頻處理電路（MC1350）和視頻檢波器 MC1330AP 組合而成的視頻電路。

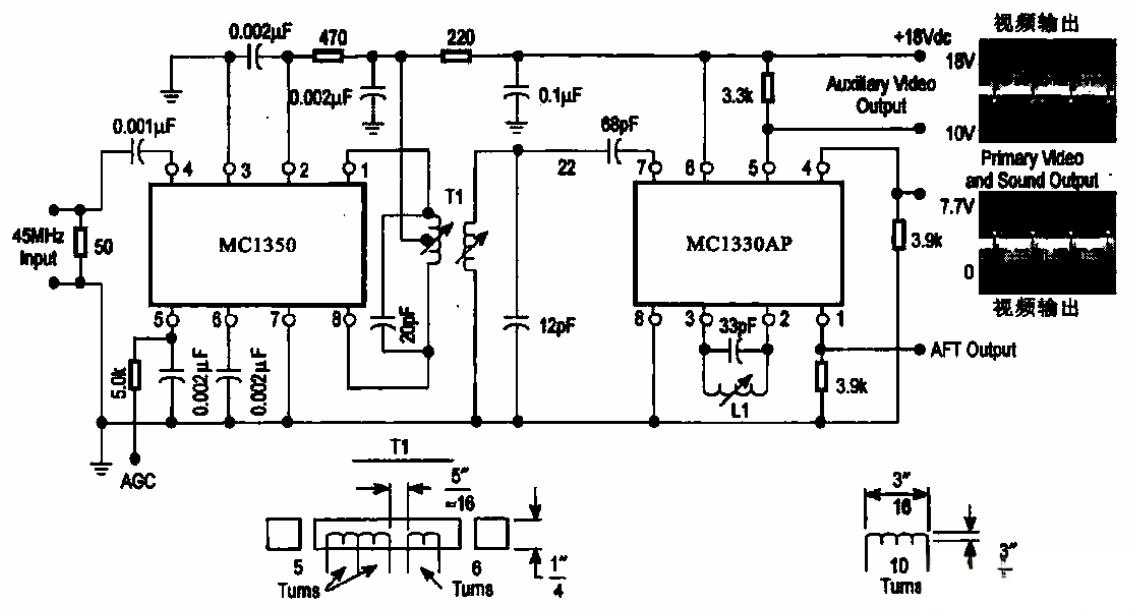

如圖所示，這是一個由中頻處理電路（MC1350）和視頻檢波器 MC1330AP 組合的視頻電路。其工作過程如下：調制有視頻圖像信號的中頻載波（45 MHz）會被送到 MC1350 的輸入端。在 MC1350 這個集成電路內部，中頻載波會進行中頻放大。中頻放大的作用是增強信號的強度，以便后續處理能夠更準確、穩定地進行。

圖為中頻處理 - 視頻檢波電路示意
經過中頻放大后，中頻載波會通過變壓器 T1 耦合到 MC1330AP 的輸入端。變壓器 T1 在這里起到了信號傳輸和匹配的作用，確保信號能夠有效地從 MC1350 傳輸?shù)?MC1330AP 中。當 45MHz 的中頻信號進入 MC1330AP 后，會在其中進行檢波操作。檢波是將調制在載波上的視頻圖像信號從載波中提取出來的過程。最后，電路會輸出視頻圖像信號（其中還包含伴音信號）。
這種電路具有顯著的特點，那就是使用的元器件數量較少，相應地，整個電路的體積也比較小。在現代電子設備追求小型化、集成化的趨勢下，這種特點使得該電路具有更廣泛的應用前景。例如，在一些對空間要求較高的便攜式設備中，這種元器件少、體積小的電路就能夠很好地滿足設計需求。同時，較少的元器件也意味著更低的成本和更高的可靠性，減少了因元器件故障而導致電路失效的可能性。
