在電子電路的信號處理領域，檢波電路是一種重要的電路類型，它能夠從已調制信號中提取出原始信號。其中，由開關電路構成的半波同步檢波電路具有獨特的工作原理和特點，在許多電子設備中得到了廣泛應用。

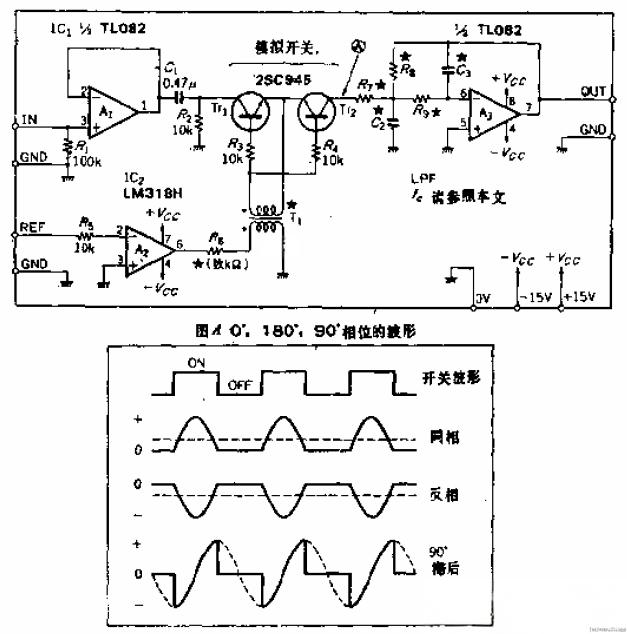

　　半波同步檢波電路的基本工作方式
　　這種半波同步檢波電路主要通過模擬開關來交替通、斷輸入信號。當模擬開關按照一定的規律導通和斷開時，輸入的已調制信號會被處理成脈動電流。接著，利用低通濾波器對脈動電流進行平滑處理，也就是去除其中的脈動成分，使其最終成為直流信號。這樣就實現了從已調制信號中提取原始信號的目的。
　　電路中各元件的作用及要求
　　緩沖放大器 OP 放大器 Ai
　　OP 放大器 Ai 作為緩沖放大器，在電路中起著重要的作用。它的輸出電阻必須很小，這是因?yàn)樗c后面的低通濾波器的輸入電阻相匹配。較小的輸出電阻可以保證信號能夠有效地傳輸?shù)降屯V波器中，減少信號的損失和失真，從而提高整個電路的性能。
　　隔直流電容 C
　　隔直流電容 C 在電路中也具有不可忽視的作用。如果不添加隔直流電容 C，前級電路由于直流失調產生的誤差或漂移就會對整個電路的性能產生影響。在選擇隔直流電容 C 的容量時，需要保證它對信號頻率具有足夠小的阻抗。這樣，電容才能有效地隔離直流成分，讓交流信號順利通過，確保電路能夠準確地處理信號。
　　零交比較器 OP 放大器 A2
　　OP 放大器 A2 作為零交比較器，在電路中用于對信號進行比較和判斷。在選擇 OP 放大器 A2 時，應選擇轉換速度快的 IC。如果轉換速度較慢，就會產生相位滯后的問題，導致信號處理不準確。當基準輸入中含有噪聲時，需要添加一定的滯后（正反饋）來提高比較器的抗干擾能力，保證電路的穩定性和可靠性。
　　信號波形與開關電路的選擇
　　該電路的信號波形是以正弦波為前提的。如果在實際應用中可以使用 TTL 電平，那么可以采用 C - MOS 模擬開關來簡化由 Trlz 構成的開關電路。C - MOS 模擬開關具有功耗低、速度快等優點，使用它可以使電路的結構更加簡單，降低成本，同時提高電路的性能。
　　半波同步檢波電路的應用與意義
　　由開關電路構成的半波同步檢波電路在通信、廣播、雷達等領域都有著廣泛的應用。它能夠準確地從已調制信號中提取出原始信號，為后續的信號處理和分析提供了基礎。通過合理設計電路中的各個元件和參數，可以提高電路的性能和穩定性，滿足不同應用場景的需求。
