在電子電路的設計領域，壓控電流源電路扮演著至關重要的角色。壓控電流源電路，顧名思義，是指輸入端的少量電壓能夠按比例控制流經輸出負載的電流。這種類型的電路在電子產品中應用廣泛，常被用于驅動如 BJT、SCR 等電流控制器件。以 BJT 為例，流經晶體管基極的電流控制著晶體管閉合的程度，而壓控電流源電路就能為基極提供所需電流。此外，恒流電路也可用于驅動電流控制設備，不過本文將重點介紹使用運算放大器設計和構建電壓控制電流源的工作原理，這種壓控電流源電路也被稱為電流伺服，其顯著特點是電路結構簡單，所需元件數量極少。

1. 運算放大器原理

運算放大器是一種多功能的電子元件，它不僅能夠放大信號，還能進行各類數學運算。在眾多應用場景中，它可作為加法放大器、差分放大器、儀表放大器、運算放大器積分器等。如圖 1 所示，單個運算放大器有兩個輸入和一個輸出，兩個輸入分別標有 “+” 和 “ - ” 符號，正輸入稱為同相輸入，負輸入稱為反相輸入。

圖 1 單個運算放大器

2. 電壓跟隨器電路

電壓跟隨器電路是一種特殊的放大電路，其輸出連接在負端子上，從而成為 1x 增益放大器。這意味著輸入端的電壓能夠直接傳輸?shù)捷敵龆?。運算放大器的特性是將兩個輸入的微分設為 0，當輸出連接在輸入端子上時，它會產生與另一個輸入端子上提供的電壓相同的電壓。例如，若在輸入端提供 5V 電壓，當放大器輸出連接到負端子時，輸出也將為 5V，即 5V - 5V = 0，這一特性適用于放大器的所有負反饋操作。

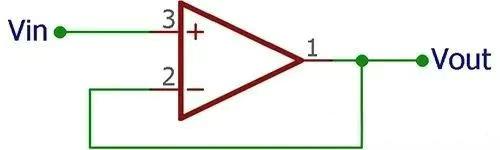

圖 2 電壓跟隨器電路圖

3. 設計壓控電流源

在設計壓控電流源時，負反饋并非直接來自運算放大器的輸出，而是來自連接在 N 溝道 MOSFET 兩端的分流電阻器，運算放大器的輸出則連接在 Mosfet 門上。假設在運算放大器的正輸入端提供 1V 輸入，運算放大器會努力使負反饋路徑的電壓達到 1V，它會打開 MOSFET 以在負端子上獲得 1V。根據歐姆定律 V = IR，若 1A 電流流過 1 歐姆電阻，就會產生 1V 壓降，運算放大器會利用這個壓降來獲得所需的 1V 反饋。此時，若連接一個需要電流控制才能運行的負載，就可以將負載放置在合適的位置。

圖 3 負反饋電路

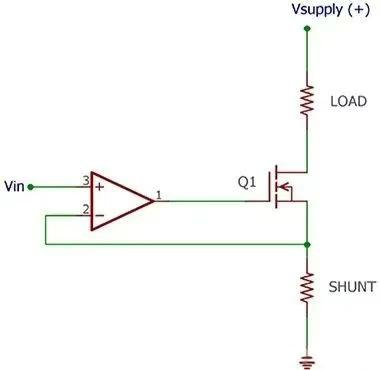

圖 4 電流控制的負載電路

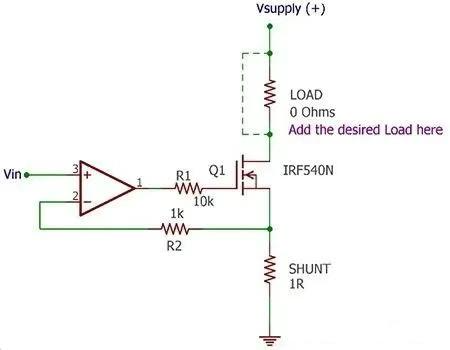

圖 5 電壓控制電流源設計電路圖

4. 構建電路

構建這個壓控電流源電路需要以下元件：

• 運算放大器：LM358 是一個不錯的選擇，它價格便宜且容易獲取。雖然它在一個封裝中有兩個運算放大器通道，但本設計僅需使用一個。

  圖 6 LM358 引腳圖
• N 溝道 MOSFET：這里選用了 IRF540N，不過其他 MOSFET 也可使用。在選擇時，要確保 MOSFET 封裝可以連接額外的散熱器（如果需要），并且要根據實際需求仔細考慮其規格。

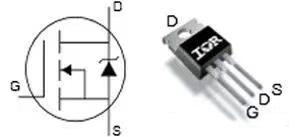

  圖 7 IRF540N 引腳排列圖
• 分流電阻：本文選用 1 歐姆 2 瓦的電阻器。此外，還需要另外兩個電阻器，一個用于 MOSFET 的柵極電阻，另一個作為反饋電阻，這兩個電阻可減少負載效應，且它們之間的壓降可忽略不計。
• 電源：可使用臺式電源，它有兩個可用通道。一個通道為電路提供電源，另一個通道提供可變電壓以控制電路的源電流。由于控制電壓由外部源施加，所以兩個通道需處于相同電位，可將第二通道的接地端連接在第一通道接地端的兩端。當然，也可以使用任何類型的電位器從可變分壓器中提供控制電壓，這種情況下，單個電源就足夠了。

5. 壓控電流源工作

為了測試該電路，將其構建在面包板上，且電路中未連接負載，使其接近理想的 0 歐姆（短路），以測試電流控制操作。
當輸入電壓從 0.1V 變?yōu)?0.5V 時，電流變化會反映在另一個通道中。如圖 9 所示，當輸入電壓為 0.4V 時，電路在 9V 輸出下消耗 400mA 的電流。該電路使用 9V 電源供電。

根據歐姆定律，流經負載的電流（源電流）等于流經 MOSFET 的電流，也等于流經分流電阻器的電流，即負載的電流 = 電壓降 / 分流電阻。由于壓降與運算放大器兩端的輸入電壓相同，所以當輸入電壓發生變化時，通過負載的電流源也會相應變化，即提供給負載的電流 = 輸入電壓 / 分流電阻。

總結

本設計雖然實現了基本的壓控電流源功能，但仍有改進的空間：

• 散熱問題：增加電阻瓦數可以改善分流電阻兩端的散熱情況。選擇分流電阻器的瓦數時，可以使用公式 Rw = I2R，其中 Rw 是電阻器瓦數，I 是最大源電流，R 是分流電阻器的值。
• 輸入電壓放大：許多運算放大器 IC 在單個封裝中具有兩個運算放大器，如 LM358。若輸入電壓過低，可以根據需要使用第二個未使用的運放對輸入電壓進行放大。
• 熱和效率問題：為了改善熱和效率問題，可以使用低導通電阻 MOSFET 和適當?shù)纳崞鳌?/li>
