在電子電路設計領域，常常會遇到一些看似不常見，但實際卻具有極高實用價值的設計。今天，我們就來探討一種這樣的電路設計，它圍繞著電容（C1）和電阻（R1）展開，應用于繼電器（KJ）的驅動電路中。

圖為該電路設計的相關圖片。從圖片中可以看到，有人對 C1 和 R1 的作用提出了疑問。經過詳細分析，我們發現這種設計雖然在日常電路設計中并不常見，但確實非常實用。下面我們來詳細了解一下它的工作過程。當驅動管 Q 剛剛導通時，電源會對電容 C1 進行充電。在充電瞬間，電容對于直流電呈現短路狀態，這就相當于將 24V 的電源直接加在繼電器（KJ）的繞圈上。此時，會有一個較大的電流流過線圈，能夠保證繼電器（KJ）快速閉合。隨著電容充電時間的增加，流過電容的電流會逐漸減小，最終電容會隔斷 24V 直流電。之后，24V 直流電會通過 R1 進行限流，繼續為繼電器（KJ）的線圈供電，以較小的電流維持繼電器的閉合狀態。
當驅動管截止時，電容 C1 上存儲的電能會通過 R1 進行泄放。這樣做的目的是為下次驅動管 Q 導通時再次提供大電流做好準備。
這種設計的好處十分顯著。在繼電器（KJ）閉合時，通過電容的作用提供大電流，能夠有效縮短繼電器的閉合時間，提高電路的響應速度。而在閉合后，利用電阻限流實現小電流維持閉合狀態，不僅可以達到對繼電器（KJ）繞圈的保護作用，延長繼電器的使用壽命，還能夠?qū)崿F(xiàn)省電的目的，降低電路的能耗。

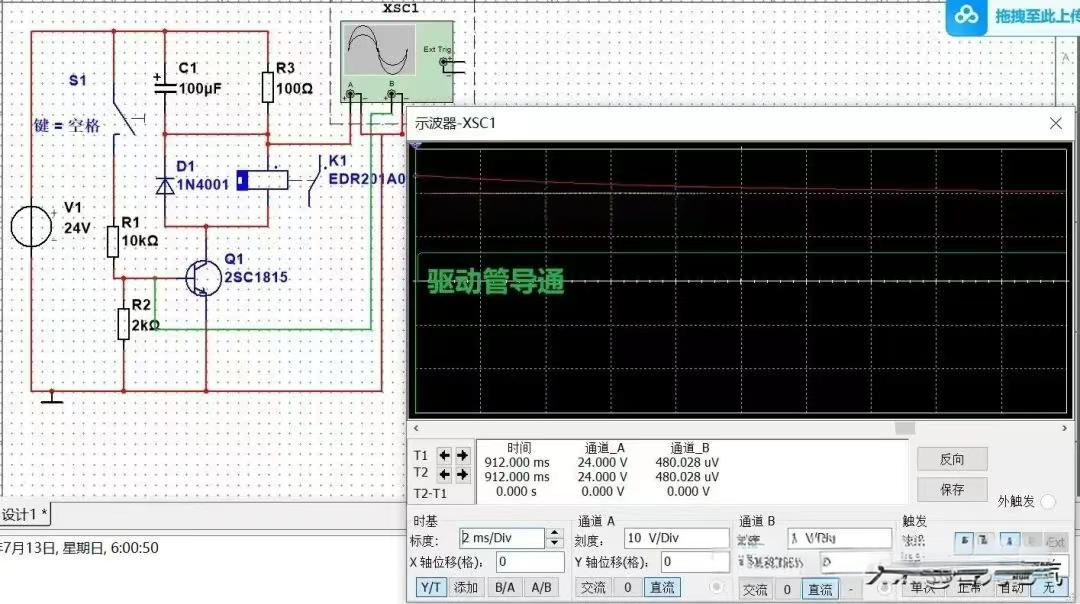

為了更直觀地了解這種電路設計的效果，我們使用軟件進行了模擬，模擬情況如下圖所示。
