在電子電路設計領域，PMOS 電路是一種常見且重要的電路類型。今天，我們將深入探討一個 PMOS 的電路設計，詳細解析各個元器件在電路中所起到的作用。

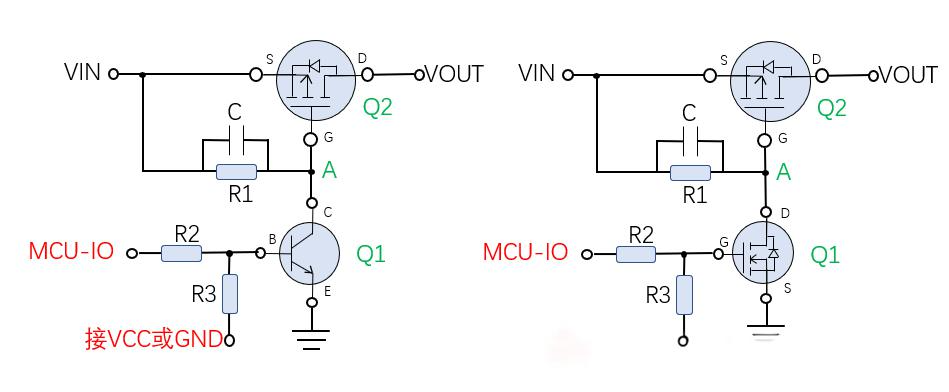

首先，來看一下電路的基本結構，這里涉及到的主要元器件有 Q1（NPN 三極管）、Q2（PMOS 管）、限流電阻 R2、上下電阻 R3、GS 并聯電容 C 以及 GS 電阻 R1，電路結構如下圖所示：

MCU 通過高低電平來控制三極管 Q1 的導通和關斷，進而影響整個電路的工作狀態。具體分析如下：
當 Q1 關斷時，由于電阻 R 沒有電流流過，A 點的電壓等于 Vin，即 Q2 的柵極電壓 VG 等于 Vin。此時，Q2 的源極電壓 VS 也等于 Vin，Q2 的 G、S 兩端的電壓等于 0，根據 PMOS 管的導通特性，Q2 關斷，VOUT 輸出關斷。
當 Q1 導通時，A 點電壓為 0，此時 Q2 的 G、S 電壓為 0 - Vin = -Vin。當 -Vin 滿足 Q2 的 PMOS 管的導通門限電壓時，Q2 導通，Vout 輸出導通。

接下來，詳細分析各個元器件的具體作用和選擇要點：

1. 開關管 Q1：可以選擇 NMOS 或者 NPN 三極管。在選擇時，需要根據 MCU 的 IO 電壓來確定。一般來說，MOS 管的開啟電壓要大于三極管的開啟電壓，以確保電路的穩定工作。
2. 限流電阻 R2：R2 的選值要綜合考慮 MCU 的 IO 電壓、最大輸出電流和開關管 Q1 的類型。對于 MOS 管，其限流電阻通?？梢栽趲资?Ω 級別；而對于三極管，限流電阻要根據 MCU 的 IO 電壓 / 最大輸出電流來計算，一般在ｋΩ 級別。
3. 上下電阻 R3：R3 可作為上拉電阻，也可作為下拉電阻，這取決于 VOUT 的默認狀態。在上電時，MCU 還沒準備好，此時就需要一個電阻來固定電平。如果默認 VOUT 上電，那么 R3 就需要上拉；反之則是下拉。上拉的電壓 VCC 是 MCU 的 IO 供電電壓。
4. GS 并聯電容 C：在 PMOS 的 GS 之間并聯一個電容 C。當開啟 PMOS 時，先給電容 C 充電，此時 PMOS 的 VGS 從 0 開始上升，PMOS 經過可變電阻再到飽和區。這樣可以防止開通瞬間后級電路中，各種因素導致 PMOS 被大電流沖擊，起到保護 PMOS 管的作用。
5. GS 電阻 R1：R1 的選值在幾十上百 KΩ，能有效減小 Q1 導通時的功耗。不過需要注意的是，R1 給 MOS 的 GS 電容提供了放電回路，如果 R1 過大，就會導致 MOS 管關斷速度變慢。

在實際的 PMOS 電路設計中，合理選擇和使用這些元器件，對于確保電路的性能和穩定性至關重要。同時，還需要根據具體的應用場景和需求，對元器件的參數進行優化和調整。
