在電子電路領域，過零檢測電路是一種常見且重要的電路，不過其看似復雜的結構往往讓初學者望而卻步。實際上，只要我們按照電路中各個元件的特性去分析，就能夠清晰地理解其工作原理。

過零檢測電路概述

過零檢測電路的主要功能是檢測交流信號的零點位置，在很多電子設備和電力系統中都有廣泛應用，如電機控制、調光電路等。下面我們以一個具體的過零檢測電路為例進行詳細分析。

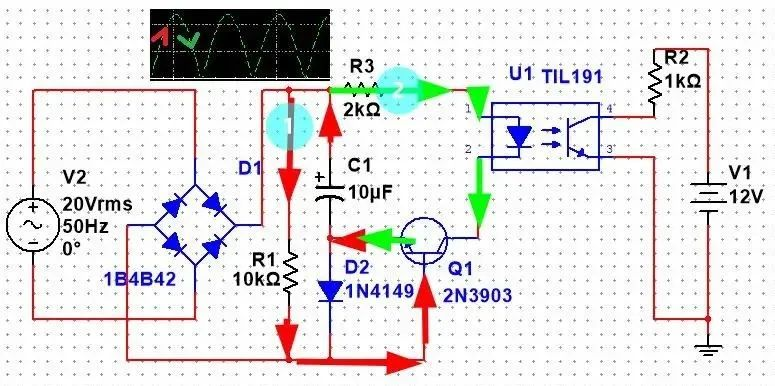

橋式整流后的脈動直流電回路

經過橋式整流后，得到的是脈動直流電。這個脈動直流電有三條主要的回路：

1. 回路一：通過電阻 R1 直接回到電源。電阻 R1 在這個回路中起到限流和分壓的作用，它可以控制回路中的電流大小，避免過大的電流對電路造成損害。
2. 回路二：當脈動直流電處于上升沿時，電流經二極管 D2 給電容 C1 充電。在二極管 D2 正極端會形成大約 0.7V 的壓降，這是由二極管的正向?qū)ㄌ匦詻Q定的。此時，三極管 Q1 的發射結處于反偏狀態，三極管 Q1 截止。電容 C1 在這個過程中起到儲存電能的作用，它的充電過程會影響整個電路的時間特性。
3. 回路三：該回路取決于三極管 Q1 的導通情況。當三極管 Q1 導通時，電流經 D2 回到電源。三極管 Q1 的導通和截止狀態對這個回路的通斷起著關鍵作用。

電容 C1 的充放電過程

當電容 C1 充電電壓達到使三極管 Q1 導通的電壓時，電容 C1 開始放電，其放電回路主要有兩路：

1. 放電回路一：電流經電阻 R1、三極管 Q1 的發射結回到電容負極。此時，三極管 Q1 開始導通，這是因為電容 C1 放電提供的電流使得三極管 Q1 的基極有足夠的電流來觸發其導通。
2. 放電回路二：電流經電阻 R3、光耦、三極管 Q1 的集電極發射極回到電容負極。同時，脈動直流電的回路 3 也形成通路，光耦導通，光耦的 4 腳電壓被拉低。光耦在這里起到電氣隔離和信號傳輸?shù)淖饔茫梢詫⑤斎雮?cè)的電信號轉換為光信號，再在輸出側轉換為電信號，從而實現信號的安全傳輸。

隨著脈動直流電上升沿結束，下降沿到來，電容 C1 不再被充電，其電壓會隨時間逐漸降低。當電壓降低到一定程度時，三極管 Q1 截止，光耦也隨之截止，光耦的 4 腳電壓被拉高，這就說明零點電位到來。之后，電路會進入下一個周期，如此往復。

軟件模擬與優化

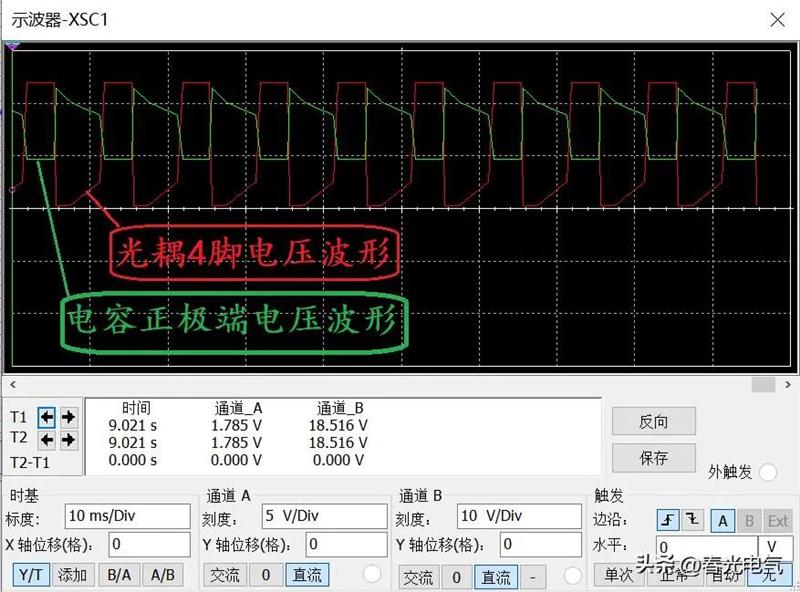

在實際應用中，我們可以使用軟件對過零檢測電路進行模擬。通過模擬得到的波形圖，我們可以根據實際需要對電路參數進行調整。例如，適當減小電阻 R1 的阻值，光耦 4 腳被拉高的時間會減少，這樣檢測會更加精準。這是因為減小 R1 的阻值會改變電容 C1 的充放電時間常數，從而影響三極管 Q1 的導通和截止時間，最終提高過零檢測的精度。




通過以上基于元件特性的分析，我們可以看到，過零檢測電路雖然看似復雜，但只要我們深入理解各個元件的工作原理和相互之間的關系，就能夠輕松掌握其工作過程。
