在電子電路領域，過零檢測電路是一項重要的技術應用，不過其電路結構常常讓人望而卻步。今天我們就來深入剖析一個過零檢測電路，盡管乍一看它的結構較為復雜，但只要按照元件的特性去分析，其實并不難理解。

經過橋式整流后，電路輸出的是脈動直流電。該直流電存在三條回路，具體如下：第一條回路，電流通過電阻 R1 直接回到電源；第二條回路，當脈動直流電處于上升沿時，電流經二極管 D2 給電容 C1 充電。在這個過程中，二極管 D2 正極端會形成大約 0.7V 的壓降，此時三極管 Q1 的發射結處于反偏狀態，從而使三極管 Q1 截止；第三條回路的形成取決于三極管 Q1 是否導通，當三極管 Q1 導通時，電流經 D2 回到電源。

當電容 C1 的充電電壓達到能使三極管 Q1 導通的電壓時，電容 C1 開始放電。其放電回路主要有兩路：第一路，電流經電阻 R1、三極管 Q1 的發射結回到電容負極，此時三極管 Q1 開始導通；第二路，電流經電阻 R3、光耦、三極管 Q1 的集電極發射極回到電容負極。與此同時，脈動直流電的第三條回路也形成通路，光耦導通，光耦的 4 腳電壓被拉低。隨著脈動直流電上升沿結束，下降沿到來，電容 C1 不再被充電，其電壓會隨時間逐漸降低。當電壓降低到一定程度時，三極管 Q1 截止，光耦也隨之截止，光耦的 4 腳電壓被拉高，這就表明零點電位到來。之后，電路將進入下一個周期的循環。

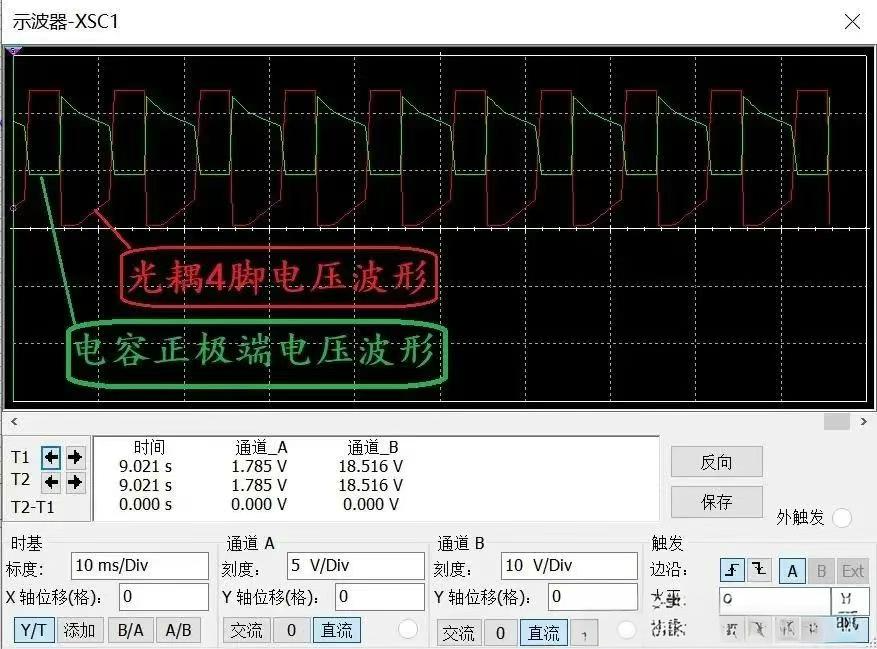

在實際應用中，我們還可以根據具體需求對電路進行優化。例如，通過軟件模擬得到的波形圖顯示，適當減小電阻 R1 的阻值，光耦 4 腳被拉高的時間會減少，這樣就能使檢測更加精準。

通過對過零檢測電路中各個元件特性的深入分析，我們能夠清晰地了解電路的工作原理，這對于電子電路的設計、調試以及故障排查都具有重要的意義。
