在電子電路設計中，電源防反接是一個至關重要的問題，因為電源反接可能會對后級設備造成嚴重的損壞?；?a target="_blank">二極管和 MOS 管的電源防反接電路是常用的解決方案，下面我們來詳細了解一下。

二極管串聯方案

以常用的 5V/2A 電路為例，將常用二極管串聯在電路中是一種基本的防反接方法。當電源反接時，二極管會承擔所有的電壓，從而有效防止電源反接損壞后級設備。然而，這種方案存在明顯的缺點，即二極管上的壓降較大，會導致較高的損耗。雖然使用肖特基二極管可以在一定程度上減小損耗，但在電源電壓更低的情況下，仍然會對電路產生較大影響。

反并二極管 + 保險絲方案

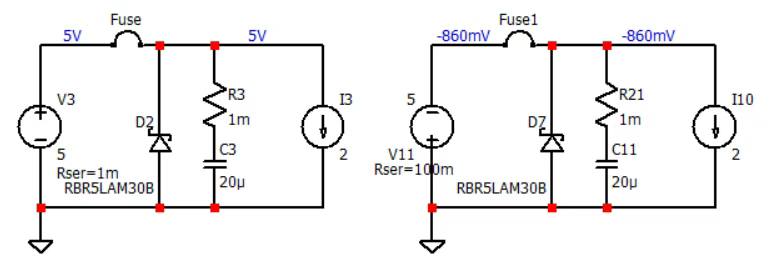

使用反并二極管和保險絲的組合，在正常運行時基本沒有損耗。當電源反接時，電源側接近短路，保險絲會熔斷，從而實現保護功能。不過，這種方案也有不足之處。在反接發生后，二極管和保險絲一般都需要更換。而且，輸入反接時會產生一個負壓，后級設備仍然有可能受到損壞。

PMOS 防反接電路

基本電路

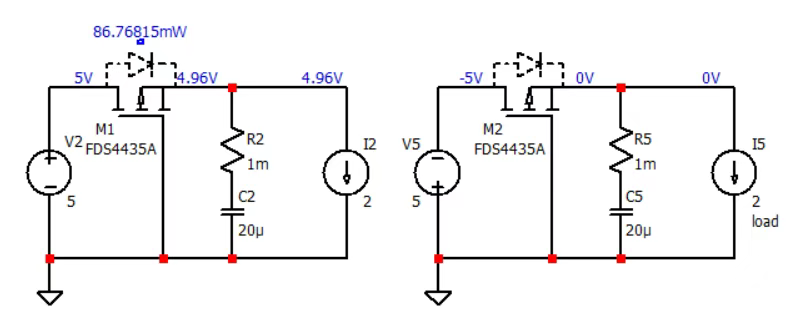

基本的 PMOS 防反接電路利用了 PMOS 的寄生二極管。當電源正接時，寄生二極管導通，S 極電壓升高，使得 VGS ≈ -Vin，從而使 PMOS 開啟。一般來說，PMOS 的導通電阻在數十 mΩ，導通損耗遠低于二極管。當電源反接時，寄生二極管截止，VGS = 0V，PMOS 關斷，后級設備電壓為 0，實現了防反接的功能。

添加穩壓管

如果使用的 PMOS 的 Vgs 耐壓低于電源電壓，可以使用穩壓管來限制 Vgs?；蛘咴谳斎腚妷夯静蛔兊那闆r下，也可以使用電阻分壓的方法。

注意事項

1. 在選擇 PMOS 時，需要考慮合適的 Vds、Vgs 耐壓，選擇低 Rds 的型號可以進一步減小損耗。
2. 要注意 PMOS 上的功耗和散熱問題，以確保電路的穩定性。
3. 由于 PMOS 開啟后電流可雙向流動，因此這個電路的負載不能是電池等電壓源。否則，當負載電池有電壓時，實際上 PMOS 還是會開啟，輸入反接仍會導致過流。
