在電子電路的實際應用中，MOS 驅動電路扮演著至關重要的角色。然而，當 MOS 驅動電路處于輸出短路狀態，關斷時 SW 節點出現振蕩的情況，一直是困擾工程師們的一個技術難題。2025 年 8 月 17 日，這一問題再次引發了行業內的關注與深入分析。
當同步整流 MOSFET 電路的輸出對地短路時，電路便進入了一種非常態的工作模式。在這種特殊工況下，振蕩通常會變得更加劇烈。這是因?yàn)楣β驶芈分械碾娏?、電壓變化率（di/dt、dV/dt）達到了極端值，對電路的穩定性產生了極大的挑戰。

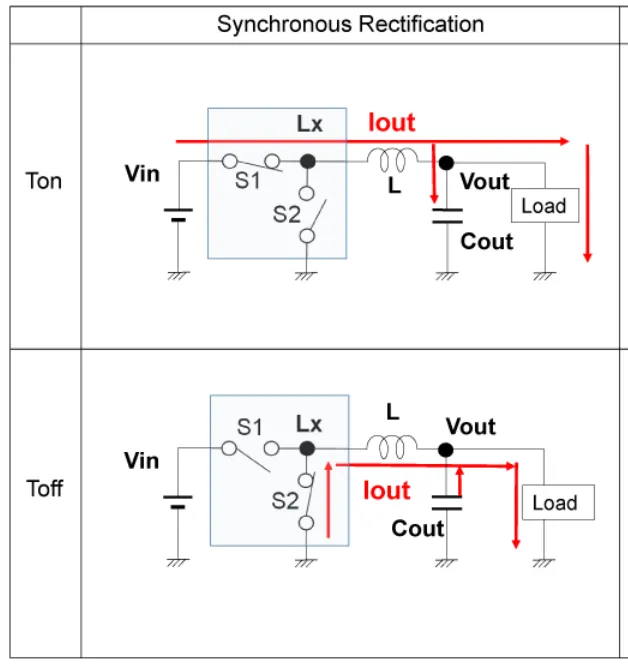

那短路狀態下 SW 節點振蕩的機理究竟是怎樣的呢？在正常工作模式下，電感電流在死區時間內會流過下管，也就是同步整流 MOSFET 的體二極管。當短路發生時，這個過程被顯著放大，其影響也更加惡劣。
下面我們來詳細分解一下這個過程：

1. 輸出短路：當輸出端對地短路時，輸出電壓 Vout 幾乎為 0V。這意味著電感兩端的電壓差 VL = Vsw - Vout ≈ Vsw。此時，電路的工作狀態發生了根本性的改變，為后續的振蕩埋下了隱患。
2. 上管導通時：上管導通，SW 節點電壓被迅速拉到接近輸入電壓 Vin。由于 Vout 為 0，電感兩端電壓為 Vin，電感電流呈線性上升趨勢，且上升速度非?？欤╠i/dt = Vin/L）。這種快速的電流變化會在電路中產生較大的電磁干擾，進一步影響電路的穩定性。
3. 上管關斷時（振蕩發生時刻）：
   • 電感電流突然被切斷：上管關斷，試圖切斷電感電流。由于電感的阻礙，電流不能瞬間為零，它會尋找新的通路。此時，電感電流會流過同步整流 MOSFET 的體二極管。
   • 接著體二極管發生反向恢復，這是問題的核心！在正常工作時，體二極管導通的電流相對較小。但在短路狀態下，電感電流已經上升到了一個極高值。當體二極管導通后，控制器會驅動同步整流 MOSFET 導通。為了關斷體二極管，它會產生一個巨大的反向恢復電流。這個反向恢復電流是尖峰電壓和振蕩的直接激勵源。

這個巨大的反向恢復電流會流過功率回路中的各種寄生電感，比如 MOSFET 引腳電感、PCB 走線電感。根據 V = L?di/dt 的關系，這個極大的 di/dt 會在寄生電感上感應出非常高的電壓尖峰。這個電壓尖峰與寄生電容，如下管的 Coss，一起形成一個高頻、高能量的 LC 振蕩回路，從而導致 SW 節點出現振蕩現象。
那么如何優化這個問題呢？

• 減小功率回路面積：極致地減小功率回路面積，將輸入電容、上管、下管之間的連接走線做到最短、最寬，以最大限度地減小寄生電感。這是解決所有高速開關振蕩問題的首要且最重要的手段。因?yàn)榧纳姼性叫?，在電流變化時產生的電壓尖峰就越小，從而減少振蕩的可能性。

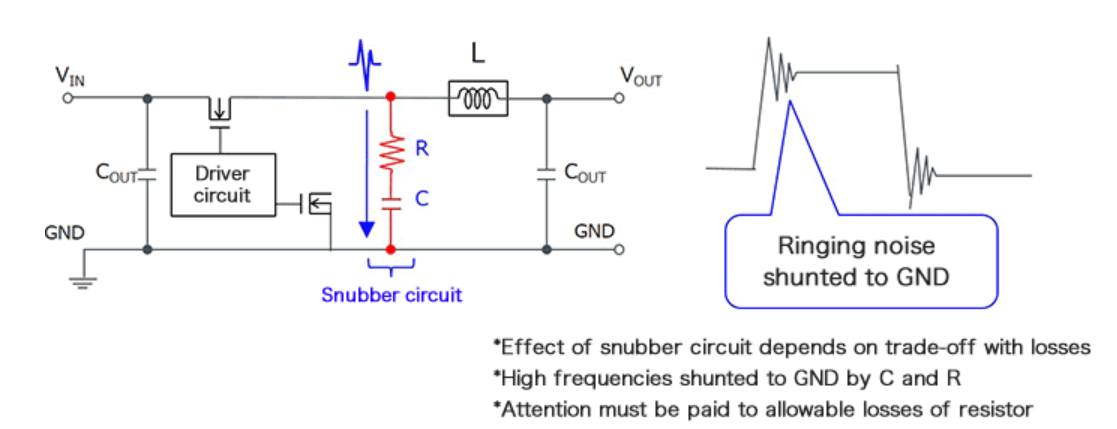

• 增加 Snubber 緩沖電路：在 SW 節點和地之間并聯一個 RC 緩沖電路。在短路這種極端情況下，緩沖電路可以吸收振蕩能量，顯著降低振蕩峰值電壓。雖然會增加一定的損耗，但在保護 MOSFET 方面非常有效。需要根據短路時觀察到的振蕩頻率來選擇合適的 R 和 C 值，以達到最佳的阻尼效果。

通過對 MOS 驅動電路輸出短路時 SW 節點振蕩問題的深入分析和優化，能夠提高電路的穩定性和可靠性，為電子設備的正常運行提供有力保障
