在電源設計領域，DC - DC 電源的三種基本拓?fù)浣Y(jié)構 ——Buck 降壓變換器、Boost 升壓變換器和 Buck - Boost 升降壓變換器，是至關重要的核心基礎。在日常的電路設計與分析中，我們時常會遇到這些拓?fù)浣Y(jié)構。然而，面對眾多復雜的電路，如何快速且準確地區分它們，避免混淆呢？今天，我們將介紹一種簡便有效的方法，即通過電感的位置來快速辨別電路拓?fù)洹?h4 class="header_3dcd1 auto-hide-last-sibling-br" style="--tw-border-spacing-x: 0; --tw-border-spacing-y: 0; --tw-translate-x: 0; --tw-translate-y: 0; --tw-rotate: 0; --tw-skew-x: 0; --tw-skew-y: 0; --tw-scale-x: 1; --tw-scale-y: 1; --tw-pan-x: ; --tw-pan-y: ; --tw-pinch-zoom: ; --tw-scroll-snap-strictness: proximity; --tw-gradient-from-position: ; --tw-gradient-via-position: ; --tw-gradient-to-position: ; --tw-ordinal: ; --tw-slashed-zero: ; --tw-numeric-figure: ; --tw-numeric-spacing: ; --tw-numeric-fraction: ; --tw-ring-inset: ; --tw-ring-offset-width: 0px; --tw-ring-offset-color: #fff; --tw-ring-color: rgba(59,130,246,.5); --tw-ring-offset-shadow: 0 0 #0000; --tw-ring-shadow: 0 0 #0000; --tw-shadow: 0 0 #0000; --tw-shadow-colored: 0 0 #0000; --tw-blur: ; --tw-brightness: ; --tw-contrast: ; --tw-grayscale: ; --tw-hue-rotate: ; --tw-invert: ; --tw-saturate: ; --tw-sepia: ; --tw-drop-shadow: ; --tw-backdrop-blur: ; --tw-backdrop-brightness: ; --tw-backdrop-contrast: ; --tw-backdrop-grayscale: ; --tw-backdrop-hue-rotate: ; --tw-backdrop-invert: ; --tw-backdrop-opacity: ; --tw-backdrop-saturate: ; --tw-backdrop-sepia: ; -webkit-font-smoothing: antialiased; box-sizing: border-box; margin-bottom: 4px; line-height: 24px; margin-top: 12px; text-wrap-mode: wrap; padding-bottom: 0px !important;">辨別方法

1. 電感連接到地：Buck - Boost 變換器
   當電感的一端連接到地，通過開關和二極管形成回路，另一端與開關和二極管相連時，電路就構成了 Buck - Boost 變換器。其工作原理是，在開關導通時，電感從輸入電壓獲取能量并進行儲存；當開關關斷時，電感通過二極管將儲存的能量釋放到輸出端。由于電感與地連接，輸出電壓的極性與輸入相反，且幅度可高于或低于輸入電壓。其輸出電壓計算公式為 Vout=?D/(1?D)?Vin（其中 D 為占空比），這表明輸出電壓可根據占空比的不同實現升壓或降壓。

   圖為 Buck - Boost 變換器示意
   觀察電路圖時，若發現電感一端接地，且通過開關與輸入端相連，另一端與二極管連接至輸出端，則可判斷該電路為 Buck - Boost 拓?fù)?。這種拓?fù)浣Y(jié)構在需要輸出電壓極性與輸入相反，或者輸出電壓需要在一定范圍內靈活調整的場合應用廣泛，例如一些需要正負電源供電的電路中。
2. 電感連接到輸入端：Boost 變換器
   當電感直接連接到輸入電壓端，另一端通過開關與地連接，并通過二極管連接到輸出端時，電路構成 Boost 變換器。在開關導通期間，電感從輸入端吸收能量并儲存；當開關關斷時，電感與輸入電壓串聯，通過二極管向輸出端升壓。其輸出電壓計算公式為 Vout=Vin/(1?D)，這意味著輸出電壓始終高于輸入電壓。

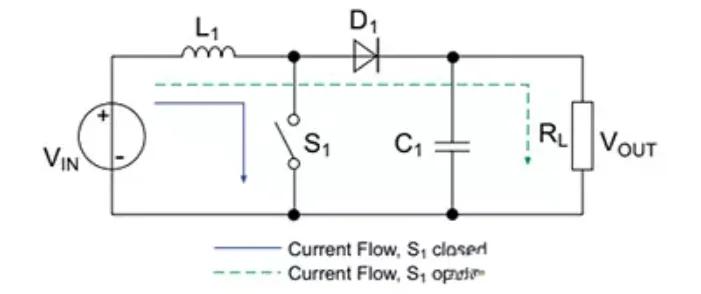

   圖為 Boost 變換器示意
   觀察電路圖時，若電感一端接輸入電壓，另一端與開關和二極管節點相連，則該電路為 Boost 拓?fù)?。Boost 變換器常用于需要將低電壓轉換為高電壓的場合，如鋰電池充電電路、LED 驅動電路等，以滿足設備對高電壓的需求。
3. 電感連接到輸出端：Buck 變換器
   當電感一端連接到輸出端，另一端通過開關與輸入電壓連接，并通過二極管與地相連時，電路構成 Buck 變換器。在開關導通時，輸入電壓通過電感向輸出端充電；開關關斷時，電感通過二極管維持輸出電流。其輸出電壓計算公式為 Vout=D?Vin，這表明輸出電壓始終低于輸入電壓。

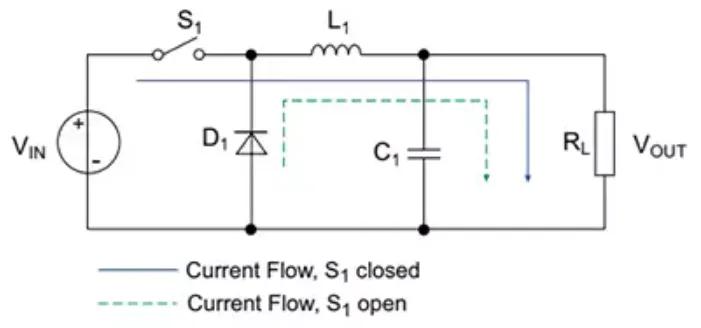

   圖為 Buck 變換器示意
   觀察電路圖時，若電感一端接輸出端，另一端與開關和輸入電壓相連，則該電路為 Buck 拓?fù)?。Buck 變換器在需要將高電壓轉換為低電壓的場合應用廣泛，如計算機主板上的電壓轉換模塊、手機充電器等，以滿足設備對低電壓的需求。

   圖為三種拓?fù)浣Y(jié)構的對比示意

總結

總結來說，我們只需記住三句話，就能快速辨別電路拓?fù)洌?br class="container_fd70d wrapper_80cf2 undefined" style="--tw-border-spacing-x: 0; --tw-border-spacing-y: 0; --tw-translate-x: 0; --tw-translate-y: 0; --tw-rotate: 0; --tw-skew-x: 0; --tw-skew-y: 0; --tw-scale-x: 1; --tw-scale-y: 1; --tw-pan-x: ; --tw-pan-y: ; --tw-pinch-zoom: ; --tw-scroll-snap-strictness: proximity; --tw-gradient-from-position: ; --tw-gradient-via-position: ; --tw-gradient-to-position: ; --tw-ordinal: ; --tw-slashed-zero: ; --tw-numeric-figure: ; --tw-numeric-spacing: ; --tw-numeric-fraction: ; --tw-ring-inset: ; --tw-ring-offset-width: 0px; --tw-ring-offset-color: #fff; --tw-ring-color: rgba(59,130,246,.5); --tw-ring-offset-shadow: 0 0 #0000; --tw-ring-shadow: 0 0 #0000; --tw-shadow: 0 0 #0000; --tw-shadow-colored: 0 0 #0000; --tw-blur: ; --tw-brightness: ; --tw-contrast: ; --tw-grayscale: ; --tw-hue-rotate: ; --tw-invert: ; --tw-saturate: ; --tw-sepia: ; --tw-drop-shadow: ; --tw-backdrop-blur: ; --tw-backdrop-brightness: ; --tw-backdrop-contrast: ; --tw-backdrop-grayscale: ; --tw-backdrop-hue-rotate: ; --tw-backdrop-invert: ; --tw-backdrop-opacity: ; --tw-backdrop-saturate: ; --tw-backdrop-sepia: ; -webkit-font-smoothing: antialiased; box-sizing: border-box; content: ""; display: block; margin: 1em; text-wrap-mode: wrap;">

• 電感直接和地相連：構成升降壓變換器 Buck - Boost。
• 電感直接和輸入端相連：構成升壓變換器 Boost。
• 電感直接和輸出端相連：構成降壓變換器 Buck。
