我們的生產和生活中，電子產品的電源大多采用 +5V 或 +12V 直流電源（電池）。像手持電子產品、小型設備等通常使用 +5V 電池或者更低電壓的電源，而較大型的設備則采用 +12V 直流電源。此外，車載電子產品會用到 +12V、+24V 直流電源。為了確保這些電子產品在不同使用場景下的穩定運行，通常會在輸入端設計眾多的保護電路及元件，例如防共模干擾、防差模干擾、過壓、過流保護、防反接以及儲能濾波元件等。

圖 1 車載 +12V 直流電源輸入電路示例
下面我們以一個具體的車載 +12V 直流電源輸入電路為例，詳細分析其中的保護電路及元件。

一、D27 瞬態抑制二極管 —— 消除瞬態脈沖

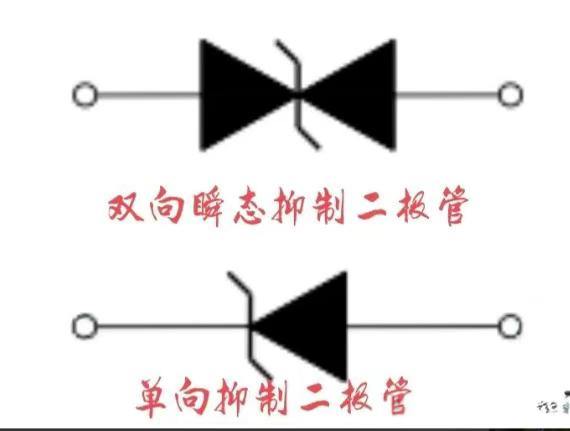

在電子產品的使用過程中，由于使用環境的影響，直流電源輸入時可能會產生瞬時尖峰脈沖，這些脈沖可能會損壞電路中的元器件。為了避免這種情況，電路中加入了 TVS（瞬態抑制）二極管 D27，它能夠?qū)⒓夥迕}沖導入地，從而保護其他元件。根據不同的使用場景，如果電路中可能存在雙向尖峰脈沖，就需要應用雙向瞬態抑制二極管；如果只有一個方向可能有瞬時尖峰脈沖，那么只應用單向瞬態抑制二極管即可。

圖 2 瞬態抑制二極管應用

二、Q15 防反接 N 型場效應管 —— 防止電源反接

在直流電源供電電路中，為了防止誤操作導致直流輸入極性接反，通常會設置防反接電路，這與充電器充電電路的原理類似。當 +12V 直流電源極性接反時，Q15 N 型場效應管的漏極接直流電源 “+” 極，此時 Q15 截止，切斷供電回路，整個電路不工作。只有當直流電源（電池）極性接對時，N 型場效應管才能導通，形成回路，為后級電路供電。在該反接電路中，N 型場效應管的漏極（D）與源極串聯于 GND（地）中，R29、R30 為場效應管提供合適的偏置電壓，使其導通。正接時，R30 給 N 型 MOS 管提供 VGS 電壓，使其飽和導通。D7 為穩壓管，它的作用是防止柵源電壓過高，從而損壞 N 型場效應管。

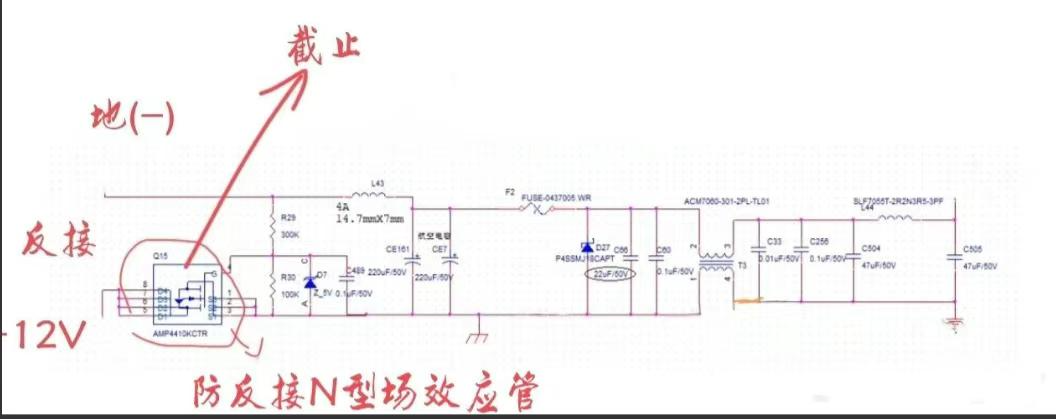

圖 3 防反接 N 型場效應管電路

三、F2 不可恢復保險管 —— 提供過流保護

F2 是一個不可恢復保險管。當后級設備出現過流情況時，F(xiàn)2 的溫度會升高，當達到其閥值時，保險管會熔斷，從而保護后級電路及設備。這種保險管一旦熔斷就需要更換新的，以確保電路的正常運行。

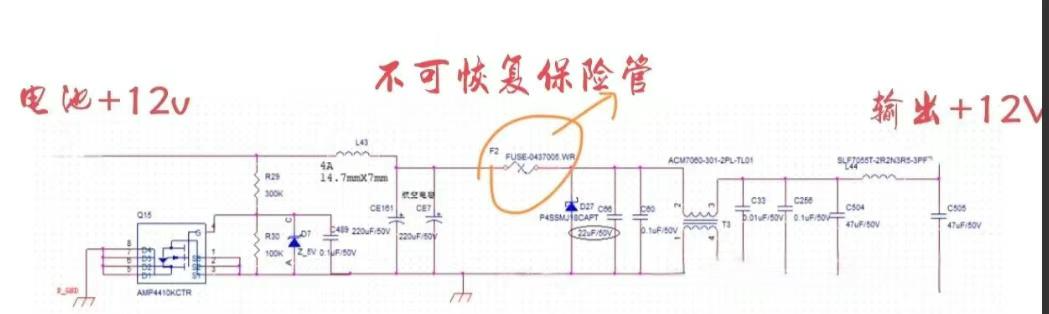

圖 4 過流保護保險管

四、T3 共模電感 —— 濾除共模干擾

T3 是一個共模電感，它的主要作用是濾除直流輸入電壓中的共模干擾信號。共模干擾是指在兩條信號線上同時出現的干擾信號，這種干擾可能會影響電路的正常工作。共模電感通過對共模信號呈現高阻抗，而對差模信號呈現低阻抗的特性，有效地濾除共模干擾。

圖 5 共模電感濾除干擾

五、C60、C33、C256 安規電容 —— 濾除差模干擾信號

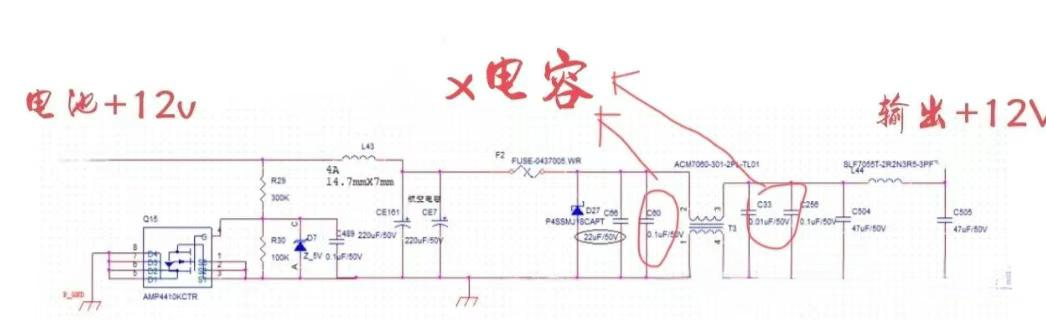

C60、C33、C256 為安規電容，也稱為 X 電容。它們的作用是濾除輸入直流 +12V 電源中的差模干擾信號。差模干擾是指在兩條信號線上幅度相等、方向相反的干擾信號。安規電容通過對差模信號的旁路作用，將差模干擾信號短路到地，從而減少對電路的影響。

圖 6 安規電容濾除差模干擾

六、C504、C505、L44 組成兀型濾波器 —— 濾除低頻噪聲

在直流電源輸出電路中，常采用 LC 兀型濾波器，由 C504、C505、L44 組成。這種濾波器能夠?yàn)V除直流電源中的低頻噪聲，使輸出的直流電源更加純凈。其工作原理是利用電容和電感對不同頻率信號的阻抗特性，對低頻噪聲信號進行衰減。

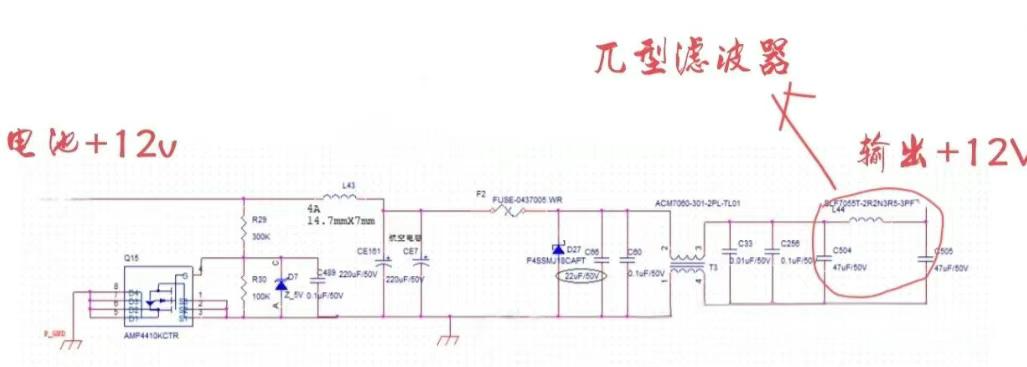

圖 7 LC 兀型濾波器
