探索 3.3 - 5V 雙向電平轉換:簡單實用電路剖析
出處:網絡整理 發布于:2025-07-30 15:39:10 | 669 次閱讀

圖 1:雙向電平轉換電路示意
電路結構與條件限制
電路圖如下所示:

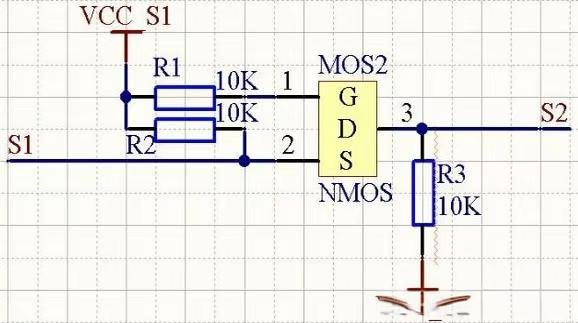

圖 2:3.3 - 5V 雙向電平轉換電路圖
在圖中,S1 和 S2 為兩個信號端,VCC_S1 和 VCC_S2 為這兩個信號的高電平電壓。該電路有以下限制條件:
對于 3.3V 和 5V/12V 等電路的相互轉換,NMOS 管選擇 AP2306 即可。該電路的原理相對簡單,大家可以自行分析。并且,此電路已經在多處得到應用,效果良好。
電平轉換器的操作狀態
在電平轉換器的操作中,需要考慮以下三種狀態:
這三種狀態顯示了邏輯電平在總線系統的兩個方向上傳輸,與驅動的部分無關。狀態 1 執行了電平轉換功能,狀態 2 和 3 按照 I2C 總線規范的要求在兩部分的總線線路之間實現 “線與” 的功能。
除了 3.3V VDD1 和 5V VDD2 的電源電壓外,還可以是例如:2V VDD1 和 10V VDD2。在正常操作中,VDD2 必須等于或高于 VDD1(在開關電源時允許 VDD2 低于 VDD1)。
MOS - N 場效應管雙向電平轉換電路

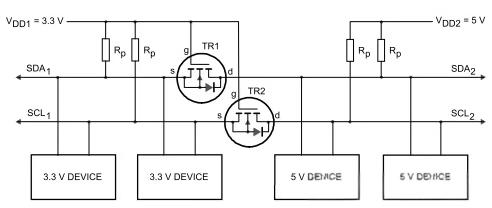

圖 3:MOS - N 場效應管雙向電平轉換電路
為了方便講述,定義 3.3V 為 A 端,5.0V 為 B 端。其雙向傳輸原理如下:
電路優點
