LED 顯示作為一個復雜的電子系統，在實際應用中極易受到多種干擾因素的影響。從供電過程中產生的噪聲，到空間中彌漫的電磁波，甚至接地不良等情況，都會對顯示效果造成不同程度的損害。這些干擾所導致的故障，會直接降低用戶的使用體驗。特別是 LED 驅動電路，由于其本身采用高頻開關設計，其電磁干擾（EMI）特性十分敏感。如果信號進行長距離傳輸，就更容易受到外界干擾的影響。

為了有效提高 LED 驅動控制電路的抗干擾能力，進而提升整個系統的穩定性，我們從軟件和硬件兩個方面提出了一系列優化措施。

軟件方面

1. 顯示刷新策略：在軟件設計中，加入定時刷新初始化設置和顯示數據的功能，這樣可以減少顯示處于異常狀態的時間，使顯示能夠迅速恢復正常。在 IIC 通信協議里，添加超時檢測和失敗重發機制，確保通信的準確性。同時，避免采用大跨度的亮度等級調節方式，而是采用漸變動畫，例如每 100ms 調整一級亮度，以此減少電流突變所導致的電源噪聲。對于帶有測試模式指令的芯片，在軟件中加入退出測試態指令，并定時刷新，防止芯片因誤入測試態而出現黑屏現象。

1. 通信可靠性：當顯示驅動 IC 在強電磁干擾環境下工作時，建議適當降低通信頻率，以減少干擾對通信的影響。此外，要避免在強干擾源工作時進行顯示刷新操作，比如電機啟動瞬間。
2. 看門狗：確保微控制器（MCU）啟用硬件看門狗，防止干擾導致程序跑飛。同時，采用軟件看門狗，在關鍵子任務，如顯示刷新、通信等中設置狀態標志，由獨立監控任務檢測標志更新情況，若超時則強制復位。

硬件方面

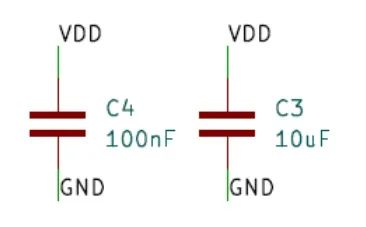

1. 電源凈化：在電源輸入端增加 EMI 濾波器和防雷浪涌保護器，以過濾電源中的干擾信號。采用隔離電源模塊或?yàn)椴煌娐纺K提供獨立隔離電源，避免與電機、繼電器等高噪聲器件共用電源。在驅動 IC 的電源端口添加濾波電容，濾波電容應盡可能靠近 IC 電源端口。通常建議將 0.1uF 陶瓷電容和 10uF 陶瓷電容并聯，形成高頻和低頻濾波組合。若因電容特性出現嘯叫問題，可以減小電容容值、封裝，或者改用鉭電容等。

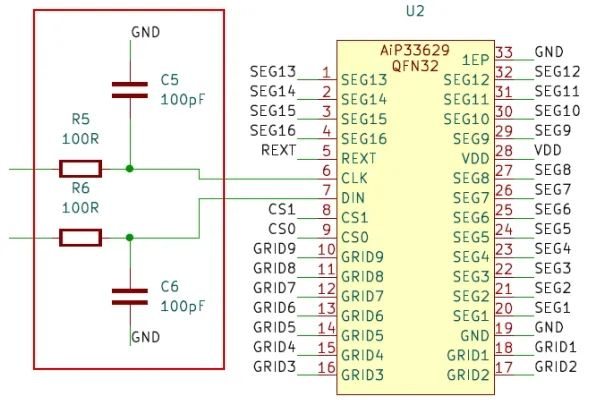

1. 信號線處理：對信號總線進行保護，在信號線上靠近 MCU 端串聯 10Ω - 100Ω 電阻，抑制信號反射和瞬態尖峰；在靠近 IC 的信號線引腳處，對地并聯 100pF - 220pF 陶瓷電容，并串聯 100Ω 電阻，構成 RC 低通濾波，濾除高頻噪聲；在信號線上增加 TVS 二極管到 GND，防止靜電和浪涌；確保信號總線的上拉電阻（通常為 4.7kΩ - 10kΩ）可靠連接且阻值合適，避免因上拉過弱導致抗噪性能變差。同時，盡量縮短 MCU 與 IC 之間的連線，避免走線過長成為天線接收干擾。信號線應盡量平行等長走線，并遠離高頻、大電流線路，如電源線、電機驅動線等。
2. 優秀的電路設計：優化信號和電源路徑，使電流環路面積盡可能小，通信線盡量緊貼地線排布。電源線（VCC）的走線應盡量寬且短。使用多層 PCB 板時，設置完整的地平面和電源平面。對關鍵信號線，如時鐘、差分信號等進行阻抗控制和包地處理。加入必要的濾波電路，如電源入口濾波、信號線濾波等。電源和地線盡量并行走線，并在信號線下方或相鄰層保留連續的地平面。

1. 屏蔽與接地：系統要建立良好、可靠、單一接地點的接地系統，避免地線環路。IC 的 GND 引腳必須通過短而粗的走線或過孔直接連接到主地平面。如果不是通過 PCB 直接連接，線纜應使用雙絞線或屏蔽線，且屏蔽線的屏蔽層單端接地。在系統電源入口處增加共模電感和 X/Y 安規電容，以抑制外部電磁干擾。對于產生干擾的設備，如電機等，可加裝磁環或使用屏蔽電纜。
