在電子電路設計領域，LED 驅動電路的設計至關重要，而負反饋在運算放大器中的應用更是其中的關鍵環節。本文將詳細介紹恒流源和恒壓源的概念，著重闡述它們在驅動 LED 時的優勢，通過實例講解三種 LED 驅動電路的設計，并深入解釋負反饋在運算放大器中的作用及其對電流調節的影響。

恒流源與恒壓源

恒流源是一種能夠穩定輸出特定電流值的電源。由于其內部阻抗相對于外部負載而言極大，輸出的電流值不會隨外部負載的變化而改變。當外部負載發生變化時，恒流源會自動調節輸出電壓，以確保輸出電流的穩定。例如，在一些對電流穩定性要求極高的精密電子設備中，恒流源就發揮著不可或缺的作用。
電壓源則是輸出電壓穩定的電源。其內部阻抗相對于負載非常小，輸出的電壓不會隨外部負載的變化而波動。當外部電壓發生變化時，電壓源會通過調節輸出電流來維持輸出電壓的穩定。在許多電子設備中，如手機充電器、電腦電源等，都廣泛應用了電壓源。

驅動 LED 電流源設計

采用電流源驅動 LED 主要有兩個原因。其一，LED 的發光強度與電流強度直接相關，通過精確控制電流，可以實現對 LED 發光強度的精準調節。其二，使用電流源驅動能夠使 LED 的工作狀態更加穩定，減少因外部因素變化而導致的發光不穩定現象。

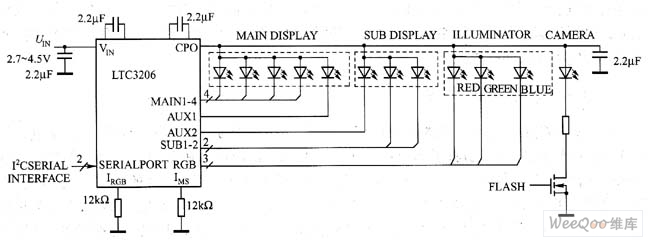

以下為您簡單介紹幾種驅動 LED 的電路：

• 電壓源串聯電阻驅動電路：這是最簡單的驅動電路，由電壓源串聯一定阻值的電阻組成。以圖中的 3.3V 單片機引腳供電為例，所需串聯電阻的阻值需要根據 LED 的工作參數來計算，包括 LED 工作的正向電壓以及該電壓下的導通電流。例如，一款紅外 LED 在 100 度以內允許的電流為 20mA。

• 根據商家提供的規格書，在 20mA 電流下的順向電壓為 1.7V。接下來，我們可以使用公式R=(VCC?V1)/I來計算串聯電阻的阻值，其中VCC為 3.3V、V1=1.7V、I=20mA，計算得出R=80歐姆。通常情況下，我們不會讓 LED 工作在額定電流狀態下。其工作過程為：當 LED 由于其他原因導致電流變大時，電阻R上的電壓會增大，進而使 LED 上的分壓降低，電流也隨之減小。

• 線性穩壓器驅動電路：使用線性穩壓器作為電壓源，在其輸出端（OUT）和地（GND）之間并聯一個電阻，然后與 LED 串聯。其工作原理與第一種電路類似，都是通過電阻來調節電流，以實現對 LED 的穩定驅動。
• 壓控電流源驅動電路：利用運算放大器和三極管搭建而成。其中，R4是限流電阻，R41是采樣電阻，三極管的作用是將負載電流和控制電流分開。由運算放大器的負反饋回路可知，運算放大器工作在線性區。判斷負反饋的方法是：從運算放大器的輸出端開始假設為 “+”，順著回路走一圈，若回到輸出端變?yōu)?“-”，則為負反饋調節；若仍為 “+”，則為正反饋調節。運算放大器工作在線性區時，可利用其 “虛短” 和 “虛斷” 特性進行分析。由 “虛短” 可知U+=U?=R41上端電壓，進而可以計算出電流I=U/R41。對于三極管，其作用是將負載電流和控制電流分開。假設U+=2V，三極管若要導通，基極電壓需要達到2+0.7=2.7V，即運算放大器的輸出電壓。三極管的工作區域取決于負載情況。其工作流程為：當負載電流變小時，R41上的分壓變小，U?減小，U+?U?增大，Ube變大，be處電阻可等效看作二極管的內阻曲線，Rbe減小，工作電流變大，U?變大，電流隨之增大。

綜上所述，在 LED 驅動電路設計中，合理選擇驅動電路并充分利用運算放大器的負反饋特性，能夠實現對 LED 電流的精確控制，從而確保 LED 的穩定工作和良好的發光效果。
