雙控電燈開關電路

出處：dinus 發布于：2008-01-10 00:00:00 | 78911 次閱讀

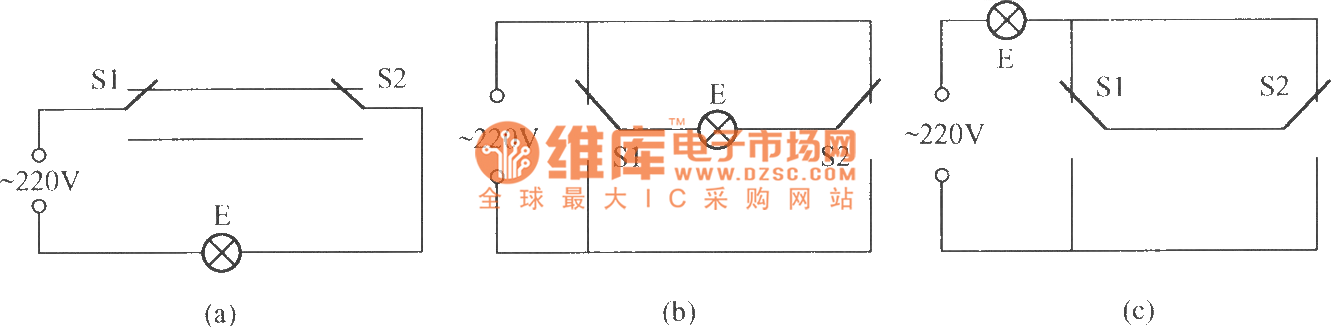

雙控開關也稱雙聯開關，它一般應用在樓梯上下層或走道的兩頭等兩個不同的地方，能各自獨立控制同一盞電燈的點亮或熄滅。如圖提供了三種不同的接法， S1、S2均為1×2單刀雙擲開關，它們都能各自獨立控制燈E點亮或熄滅。其中圖接法，因每個開關內都同時存在電源的相線與零線，所以安裝時比較方便，但維修時需特別注意要謹防相、零線兩端頭短路。
