在現代電力保障系統中，UPS（不間斷電源）起著至關重要的作用。為了提高供電的可靠性和穩定性，UPS 電源并機方案得到了廣泛應用。本文將詳細介紹五種常用的 UPS 電源并機方案，揭示其原理，分析各自的優劣，幫助讀者根據實際需求做出合適的選擇。

1、模塊化并機 + 外置靜態開關模式

這是一種較為高端的并機模式，雖然成本較高，但在可靠性和性能方面表現出色。其結構如圖所示：

圖 1 模塊化并機 + 外置靜態開關模式

優點：

• 當任一臺 UPS 故障停機后，負載可以由剩余的 UPS 承擔，確保供電的連續性。
• 正常工作時，負載由所有 UPS 分擔，負載率較低，有利于延長 UPS 的使用壽命。
• 設置了獨立的 STS（靜態切換開關），并設有 STS 的維修旁路，便于維護，提高了 STS 故障時的可靠性，降低了風險點。
• 負載可以分散配置，進一步降低了風險系數。

缺點：

• 增設的設備較多，包括 2 臺 UPS、2 臺 STS 和 1 臺市電配電柜，需要較大的占地面積。
• 投資額較大，對于預算有限的用戶來說可能不太適用。

2、并聯式 UPS 熱備份系統

這是目前常用的并機方式，雖然成本不低，但可靠性較高，物有所值。如果想節省成本，還可以采用 2+1 并機方式，即三臺 UPS 并機，任何一臺故障都不會影響正常供電。以下是 1+1 并機的原理圖：

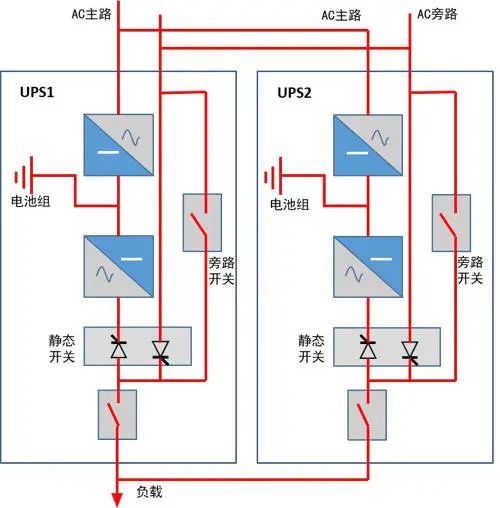

圖 2 并聯式 UPS 熱備份系統

優點：

• 任一臺 UPS 故障停機后，負載可以由剩余的 UPS 承擔，保證了供電的穩定性。
• 正常工作時，負載由所有 UPS 分擔，負載率低，提高了 UPS 的工作效率。
• 市電停止時，電池續航時間為所有電池組的累加時間，延長了供電時間。

缺點：

• 技術要求高，調試復雜，要求并機的 UPS 品牌、型號、規格完全一致。
• 對各臺 UPS 的輸出同步性要求高，一旦不同步產生環流，有可能導致短路故障。

3、旁路式 UPS 熱備份系統

旁路式 UPS 冗余模式屬于熱備模式，即在同一時刻只用一臺 UPS 為負載提供電力，另一臺處于等待狀態，一旦運行著的主 UPS 故障，等待的 UPS 立即接管負載。其原理如下：

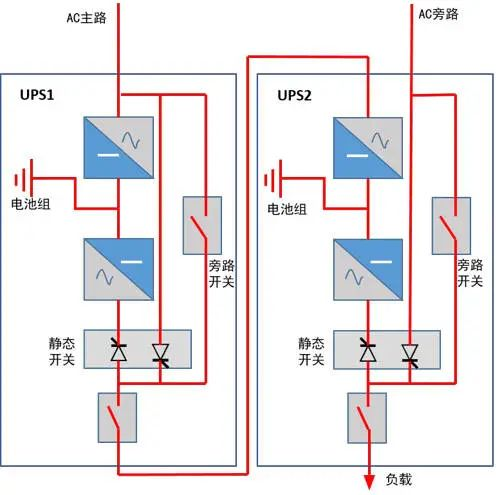

圖 3 旁路式 UPS 熱備份系統

優點：

• 易實現后期改造，不同品牌、不同容量的 UPS 都可以組建。
• 可分開維保，且在維保時負載仍受 UPS 保護。
• 運行效率高于串聯式 UPS。
• 市電停止時，電池續航時間為兩組電池組的累加時間。

缺點：

• UPS1 的靜態旁路開關為系統瓶頸，一旦故障可能導致負載斷電。
• UPS2 長期空載運行，效率低，且電池組長期得不到放電，壽命下降。

4、串聯式 UPS 熱備份系統

串聯式 UPS 是早期受 UPS 技術落后限制而采取的一種冗余模式，現在已經較少使用。其原理如下：

圖 4 串聯式 UPS 熱備份系統

優點：

• 任一臺 UPS 故障停機后，負載可以由剩余的 UPS 承擔。
• 正常工作時，負載由所有 UPS 分擔，負載率低。
• 設置獨立的 STS 靜態切換開關，并設有 STS 的維修旁路，便于維護，提高了 STS 故障時的可靠性，降低了風險點。
• 負載也可分散配置，降低了風險系數。

缺點：

• 增設設備較多，需要較大的占地面積。
• 投資額較大。

5、單機在線式 UPS

前面介紹了并機冗余模式，來看一下 UPS 單機的原理：

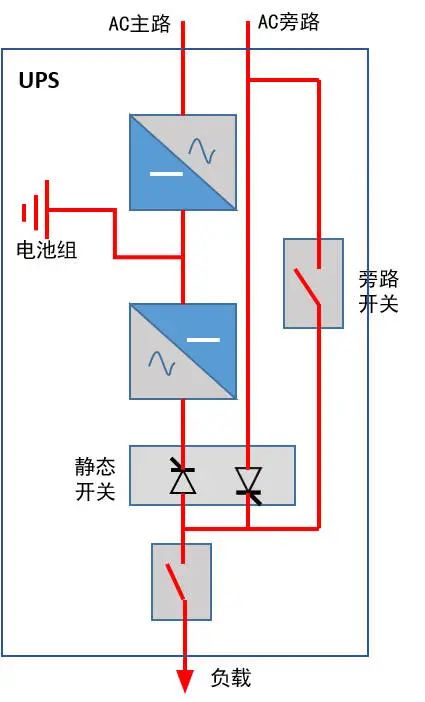

圖 5 單機在線式 UPS

優點：

• 系統構架簡單，控制邏輯易實現，造價低。

缺點：

• 靜態旁路開關為系統瓶頸，一旦故障可能導致負載斷電。
• 整機故障需更換時需要停電（可通過增加外部旁路解決）。
• 維保時切換到旁路市電供電，負載不受保護。
