NEX53100 - Q100 是一款車規級 AEC - Q100 的雙口 PD3.2 快充協議控制器。它與兩路升降壓轉換器搭配使用，可構成單口功率達 240W 的雙路快充方案。該控制器支持智能雙口功率動態分配和基于溫度與電池電壓的功率管理，其 DPDM PHY 兼容多種主流充電協議，能完美適配車內多個充電場景，如車載主機 USB、智能座艙多媒體中心、后排座椅充電器等，有效消除乘客旅途的電量焦慮。

產品特性

1. 寬工作溫度與電壓范圍：具備 AEC - Q100 Grade 1 ，可在 - 40℃至 125℃的工作環境溫度下穩定運行。輸入電壓范圍為 3.6V - 24V，VIN 耐壓高達 40V，這使得它在不同的汽車電氣環境中都能可靠工作。
2. 高功率輸出與協議支持：支持 USB PD3.2 擴展電壓范圍（EPR），同時支持 PPS 和 AVS，輸出功率可達 240W（48V 5A），能滿足多種高功率設備的充電需求。
3. 智能管理與開發能力：MCU 內核支持智能雙口動態功率分配和客制化充電管理程序開發，用戶可以根據實際需求進行靈活的充電策略調整。MTP 存儲器支持通過 OTA/I2C/Type - C CC 線纜進行固件升級和程序調試，方便產品的后續維護和功能擴展。
4. 高耐壓與 ESD 保護：VBUS/CC/DP/DM 引腳耐壓高達 40V，支持 + /- 8kV / + /- 2kV HBM/CDM ESD，板級可支持 IEC 61000 - 4 - 2 level4 @ (8kV/15kV），有效提高了芯片的可靠性和抗干擾能力。
5. 水汽檢測功能：集成 Type - C 端口水汽檢測功能，能及時發現端口的水汽問題并采取相應措施，避免漏電腐蝕接口金屬，延長汽車原裝充電盒的使用壽命。
6. 緊湊封裝：采用 4x4 QFN - 24 帶可焊側翼封裝，節省了電路板空間，便于產品的小型化設計。

產品優勢

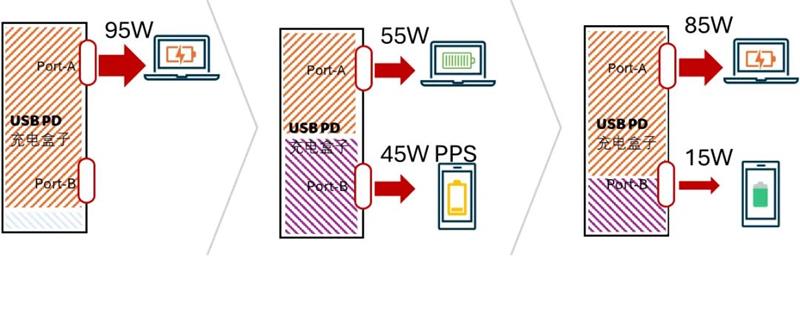

1. 實時動態功率分配：NEX53100 - Q100 支持雙路獨立快充和實時動態功率分配。以安世半導體的 100W 雙口車載 USB 充電器方案為例，每個 USB Type - C 端口單獨接入設備時可提供全功率 100W 電力；雙口同時接入設備時，通過實時動態功率分配策略，能根據充電設備的需求充分共享 100W 電力。例如，當雙口分別接入筆記本電腦和手機充電時，USB PD 控制器可實時檢測筆記本電腦充電端是否滿功率運行，當接入低電量手機時，可開放更大的功率實現手機 PPS 快充，既提高了充電效率，又優化了多端口的總功率預算。





   圖 1 NEX53100 - Q100 實時動態功率提高充電效率
2. Type - C 端口水汽檢測功能：在汽車復雜的使用環境中，車內充電線可能會不小心甩進扶手箱上的水杯，導致 Type - C 端口有水滴或變得濕潤。NEX53x00 - Q100 控制器內部程序能檢測端口液體導致的電壓不正常變化，及時停止供電并上報錯誤，有效避免了漏電腐蝕接口金屬，延長了汽車原裝充電盒的使用壽命。
3. 40V 耐受強接口：該系列產品集成了過壓過流過溫保護功能，VBUS/CC/DP/DM 引腳具備 40V 過壓耐受能力，支持 + /- 8kV / + /- 2kV HBM/CDM ESD，板級可支持 IEC 61000 - 4 - 2 level4 @ (8kV/15kV）。這不僅提高了芯片級的可靠性，還能為系統設計簡化外圍保護電路，降低成本。
4. 寬輸入電壓范圍：NEX53X00 - Q100 系列 USB PD 控制器具備 3.6V - 24V 寬輸入電壓范圍，其 VIN 引腳耐壓高至 40V，支持直連 12V 汽車電瓶電源。這種高低壓范圍的設計，使得 USB PD 充電器在汽車?yán)鋯雍拓?fù)載突降等瞬態條件下，仍能穩定工作或正常保護。

產品選型

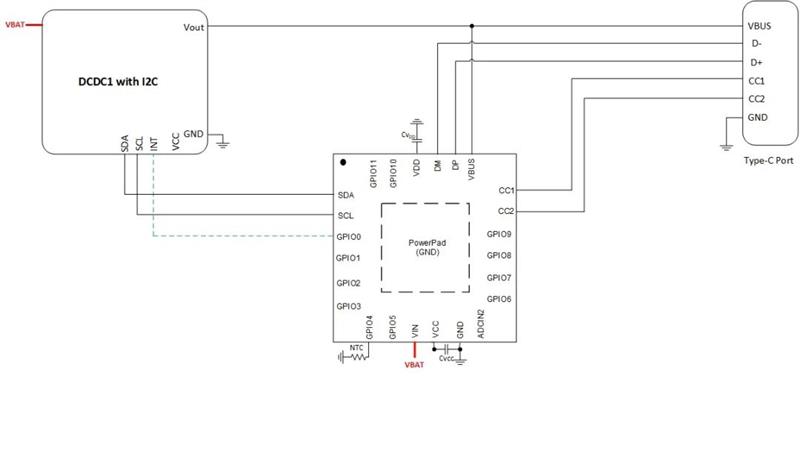

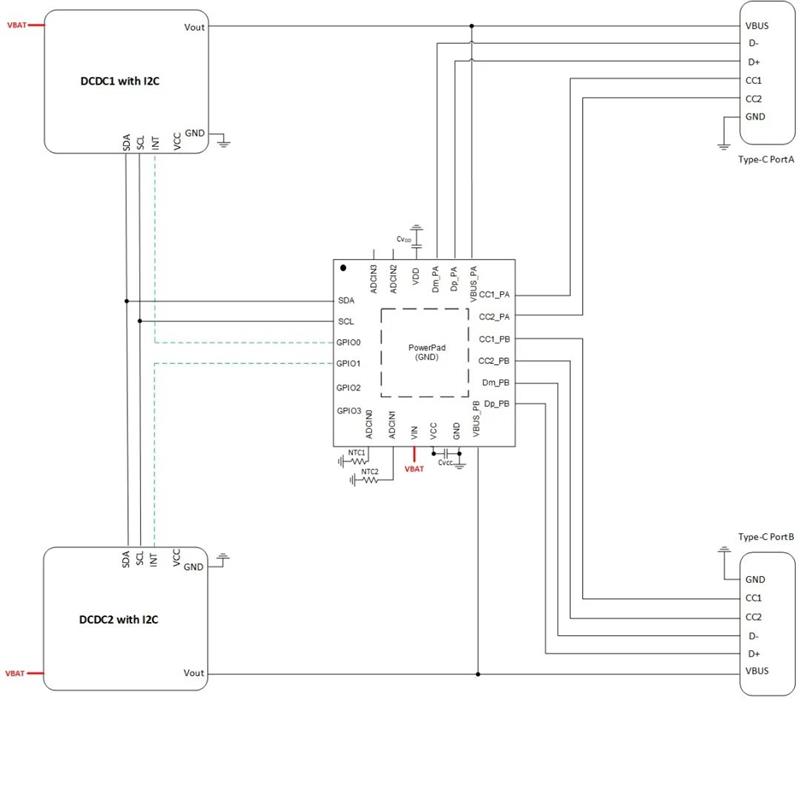

NEX53100 - Q100 雙口 USB PD3.2 控制器和 NEX53000 - Q100 單口 USB PD3.2 控制器已全面量產。它們均采用 4x4 QFN - 24 封裝，引腳兼容，一套 PCB 可兼容不同規格要求。單口 PD 控制器芯片提供更多 GPIO 接口，用戶可根據項目需求靈活選用合適的芯片來設計系統。
