在當今電子系統設計中，對于實時性、低延遲和高速數據處理的需求日益增長。MAX22190 和 MAX22199 這兩款工業級數字輸入芯片，默認情況下提供串行化數據輸出。然而，在一些對實時性要求極高的系統中，為每個工業級數字輸入通道提供電平轉換的實時邏輯信號顯得尤為重要。這些芯片在基于 SPI 或引腳（LATCH）的時序控制下，能夠?qū)?8 個 24 V 灌電流輸入的狀態進行采樣和串行化，用戶可以通過 SPI 讀出這 8 個狀態。采用串行接口的優勢在于能夠盡量減少需要隔離的邏輯信號數量，這對于高通道數字輸入模塊的設計非常有幫助。

邏輯信號的串行化是通過對信號進行同步采樣，將其轉換為時間量化的形式。但這種方式會導致實時信息內容的丟失，在某些特定系統中，這種信息丟失可能會引發嚴重問題。例如，在增量編碼器或計數器等應用中，它們更關注開關信號之間的時序差異。對于這類應用，要么需要采用高速采樣和高速串行讀出的方式，要么可以利用 MAX22195 所提供的非串行化并行數據。通過并行操作方式使用 MAX22190/MAX22199，不僅能夠?qū)崿F(xiàn)診斷功能，還能提供配置的靈活性。接下來，我們將深入探討這種方法的特點、局限性以及設計時需要考慮的因素。

這項技術的在于將 8 個 LED 輸出用作邏輯信號。LED 能夠直觀地指示數字輸入的狀態，這對于模塊的安裝、維護和使用都具有重要意義。IEC 61131 - 2 標準對工業級輸入的特性和規格進行了明確的定義，而輸出狀態本質上是二元的，即要么為開，要么為關。

MAX22190/MAX22199 采用無能耗 LED 驅動器，LED 由現場傳感器 / 開關供電，而非從數字輸入模塊中的電源獲取電流 / 功率。這些器件會將輸入電流限制在由 REFDI 電阻設置的某一水平，其目的是盡量降低模塊的功耗。對于常見的 1 型 / 3 型數字輸入，輸入電流通常設置為約 2.3 mA（典型值），該值大于 IEC 標準要求的 2.0 mA 值。芯片會將約 2.3 mA 現場輸入（IN）電流的大部分傳輸至 LED 輸出引腳，自身僅消耗約 160 μA 電流。

由于 LED 驅動器輸出的是電流而非電壓，因此需要將電流轉換為電壓，才能與其他邏輯器件（如數字隔離器、微控制器等）進行對接。電阻是實現這一轉換簡便的跨阻元件。

產品數據手冊中并未介紹如何以這種方式使用 LED 輸出引腳，下面我們來探討其特性和可能存在的局限性。

在 LED 引腳上使用接地電阻來產生電壓輸出時，需要考慮多個方面的問題。例如，LED 引腳容許的電壓是多少？從 LED 引腳到 IN 引腳是否存在交互 / 反饋？具體而言，由于 IEC 標準規定了電流水平，LED 引腳上的電壓是否會導致 IN 輸入電流發生變化？LED 輸出電流是否會表現出不良的瞬態行為，如過沖或上升 / 下降緩慢？當輸入以高速率切換時，LED 輸出是否適合用作高速邏輯信號？LED 輸出是否需要濾波（可通過 SPI 編程）

根據 MAX22190/MAX22199 數據手冊所列的額定值，容許的 LED 引腳電壓為 +6 V。因此，LED 引腳適合用作 5 V（和 3.3 V）邏輯輸出，但必須注意，電壓不得高于 6 V。同時，還需要評估 LED 引腳電壓對其他關鍵特性的影響，特別是在高 LED 引腳電壓下 IN 輸入電流的變化，因?yàn)橄嚓P(guān)標準對 IN 輸入電流有明確的要求。對于 3 型數字輸入，需要關注的關鍵情況是現場電壓接近所定義的 11 V 導通狀態閾值電壓時。

對于接近 11 V 電平的三個現場輸入電壓（9 V、10 V 和 11 V），圖 2 顯示了實測的現場 IN 電流與 LED 引腳電壓的依賴關系。選擇 10 V 和 9 V 電平是因?yàn)樗鼈兲幱?3 型輸入的過渡區間內，并且它們的輸入電流沒有值要求，而 11 V 要求輸入電流的值為 2 mA。
當現場電壓為 11 V 閾值時，藍色曲線顯示：當 LED 電壓高于約 5.8 V 時，IN 電流開始下降。在 6 V 時，電流僅下降 0.6%。對于 9 V 和 10 V 的情況（它們處于對電流無明確要求的過渡區間），測量結果顯示：對于高達 5.5 V 的輸入，輸入電流仍然高于 2 mA。
綜上所述，以上結果表明 MAX22190/MAX22199 能夠產生 5 V LED 邏輯輸出（及 3.3 V 等較低電壓邏輯輸出），同時仍然兼容 3 型數字輸入。對于 1 型數字輸入，情況相對簡單，因?yàn)閷?dǎo)通閾值為 15 V，要高得多，因而 LED 引腳也能提供 5 V 邏輯電平，而不會對現場輸入電流產生任何影響。

關于切換條件下 LED 輸出電流的瞬態行為，圖 3 展示了 10 kHz 切換的情況。使用 1.5 kΩ 電阻將電流轉換為電壓，示波器截圖顯示，LED 輸出不會產生可能損壞邏輯輸入器件的瞬態過沖或下沖，上升和下降時間很快，不會造成信號失真。

MAX22190/MAX22199 具有 SPI 可編程濾波器，支持每通道毛刺 / 噪聲濾波，這些器件提供 8 個長 20 ms 的濾波時間常數。針對高速應用，可以旁路濾波器，選定的噪聲濾波也適用于 LED 輸出，以使視覺表現與電信號一致。同時，診斷功能也通過 SPI 提供，例如低電源電壓報警、過熱警告、REFDI 和 REFWB 引腳上的短路檢測及現場輸入的斷線檢測。

寄存器位的上電默認狀態為：所有 8 個輸入都處于使能狀態；所有輸入濾波器都處于旁路狀態；斷線檢測處于禁用狀態；REFDI 和 REFWB（僅限 MAX22199）引腳的短路檢測處于禁用狀態。因此，在不需要毛刺濾波（比如對于高速信號）和診斷的應用中，無需使用 SPI 接口。如果需要每通道可選的毛刺 / 噪聲濾波，或者需要診斷檢測功能，則可以使用 SPI。

下面以濾波時間設置為 800 μs 的 200 Hz 開關信號為例，展示毛刺濾波器對 LED 輸出的影響。指定的毛刺寬度通過改變占空比來模擬，對正毛刺和負毛刺均進行了研究。

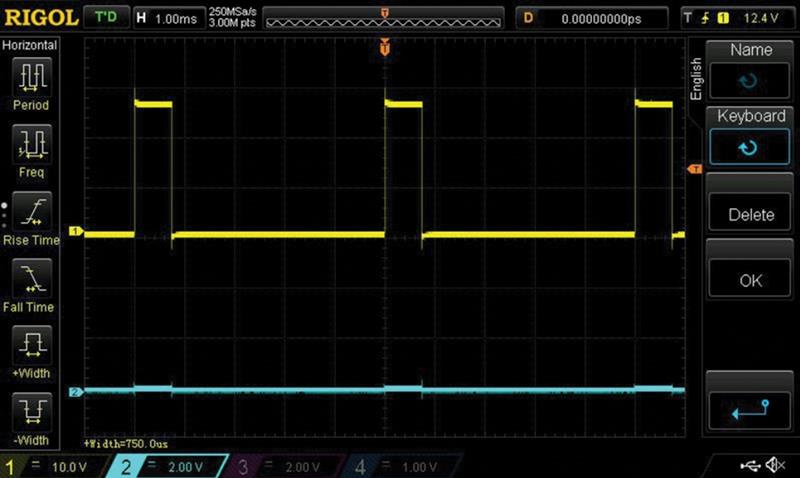

圖 4 顯示了 750 μs 正脈沖被 800 μs 毛刺濾波器濾除的示例，這說明正毛刺濾波對 LED 輸出和 SPI 數據均有效。

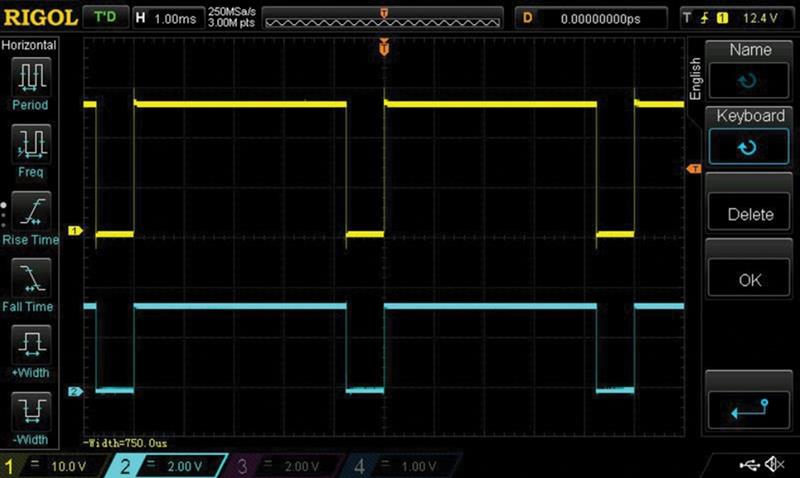

然而，負毛刺并未在 LED 輸出端被濾除，如圖 5 所示，750 μs 下降脈沖傳播到 LED 輸出端。這與使用 SPI 讀出數據的情況不同，后者的正毛刺和負毛刺均被成功濾除。

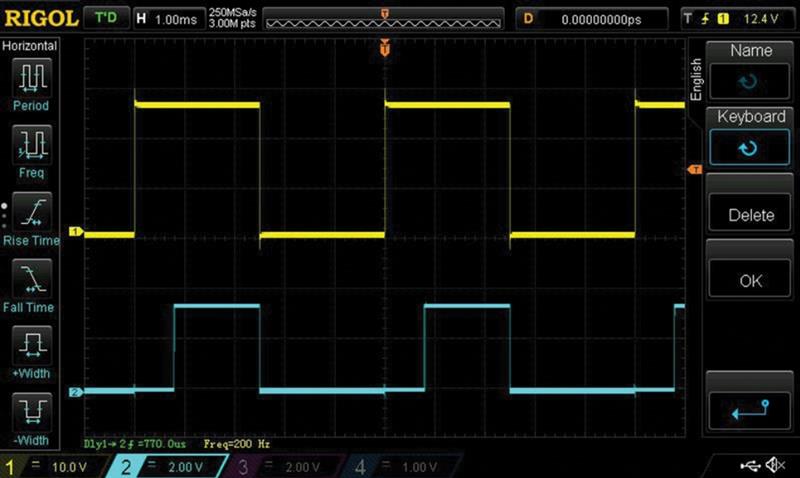

圖 6 顯示了使能 800 μs 毛刺濾波器且輸入以 50% 占空比切換時的 LED 輸出信號。上升沿延遲約 770 μs，而下降沿沒有延遲，這說明濾波器未能妥善處理 LED 輸出。

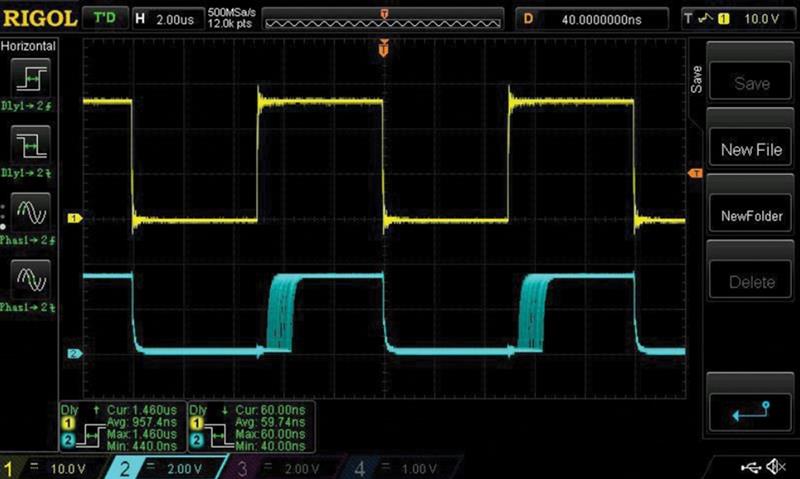

對于要求高開關頻率、低傳輸延遲或低偏斜的應用，毛刺濾波會被禁用。在旁路模式（毛刺濾波器）和 100 kHz 輸入下，LED 輸出產生圖 7 所示的波形。下降沿顯示出約 60 ns 的低傳輸延遲，但上升沿具有顯著的傳輸延遲和抖動，上升沿抖動在 ±0.5 μs 范圍內，平均傳輸延遲為約 1 μs。上升延遲和抖動的原因是約 1 MHz 的采樣，如數據手冊中所述。在下降沿不會發生采樣，因此響應速度很快。

這表明，LED 輸出具有約 1.5 μs 的上升時間 / 下降時間偏斜，并伴有抖動。通道間偏斜在下降沿較低，但在上升沿要高得多，這可能會限制 LED 輸出在某些應用中的使用。

在將 LED 輸出引腳用作電壓輸出時，還需要考慮一些重要的設計事項。為確保安全，應當對 MAX22190/MAX22199 電流驅動型 LED 輸出的電壓進行限制，使之不超過所驅動的邏輯輸入的安全電平。雖然 REFDI 電阻將 IN 現場輸入電流設置為典型電流水平，但實際 IN 電流存在 ±10.6% 的容差，如數據手冊中所述。因此，電阻兩端的電壓將在 ±10.6% 范圍內。邏輯輸入通常存在嚴格規定的額定值，如 VL + 0.3 V，其中 VL 為邏輯電源電壓。當連接兩個邏輯信號時，通常使用公共 VL 電源來確保匹配，因?yàn)闃?biāo)準邏輯輸出采用推挽或開漏輸出，其輸出電壓由邏輯電源 VL 定義 / 限制。為了確保輸入不超過額定值，可以降低典型 LED 引腳的輸出電壓?；蛘撸梢哉J(rèn)為 LED 引腳的約 2.3 mA 輸出電流不會對邏輯輸入造成損害，因?yàn)檫壿嬢斎胪ǔＴO(shè)計成能夠承受遠高于此的閂鎖電流（一般在 50 mA 至 100 mA 范圍），但這需要針對所考慮的器件進行驗證。第三種方案是通過箝位來限制電壓，此方案相對而言不理想。

標準邏輯輸出為推挽式，阻抗較低，為驅動邏輯輸入提供了很好的靈活性。相比之下，LED 輸出是開漏輸出，開關速度由下拉電阻和寄生電容決定。在無額外電容的情況下，可以實現 100 kHz 及以上的開關頻率。
