在電源開發領域，電源架構的設計與優化至關重要。然而，與計算和仿真工具相比，電源架構的設計工具并未得到廣泛使用。實際上，這些工具在電路電源系統的開發過程中起著舉足輕重的作用，作為電源開發流程的初始環節，它們?yōu)閯?chuàng)建出色的電源架構奠定了基礎。

ADI 公司為電源開發提供了豐富的工具。其中，的仿真工具 LTspice? 可對電源轉換電路進行仿真，它能夠模擬不同的電壓和電流波形，有助于完善電路設計，使其更貼合特定要求。例如，在設計一個復雜的電源轉換電路時，通過 LTspice 可以模擬出各種情況下的電壓和電流變化，從而提前發現潛在的問題并進行優化。

此外，還有 LTpowerCAD? 等計算工具。與 LTspice 不同，LTpowerCAD 主要用于計算而非仿真。它可以考慮多個規格參數，如輸入電壓范圍、輸出電壓、負載電流、輸出電壓紋波等，通過這些參數計算和優化電路，進而選擇合適的電源轉換器 IC，并給出外部無源元件的建議。通常在使用 LTspice 進行電路仿真前，可先使用 LTpowerCAD 等工具進行計算和優化，這樣能提高設計效率和準確性。

電源開發的另一個關鍵要點是定義電源架構或創建電源樹。完整的系統電源通常需要多個電源轉換器，且往往需要多個不同的電壓。為了實現這一目標，有多種方法可供選擇。ADI 的 LTpowerPlanner ? 就是一款強大的電源架構工具，它可以計算并清晰表示架構之間的差異。

圖 1 展示了使用 LTpowerPlanner 創建的電源架構，該架構以 24 V 輸入為基礎，可生成多個電源電壓和電流。用戶可以輕松添加不同模塊，并通過連接線路進行關聯。點擊其中一個模塊，還能定義相應電源轉換的效率。完成這些輸入后，LTpowerPlanner 可以對完整的電源轉換架構進行整體計算。如圖 1 所示架構的總體效率為 91.6%。

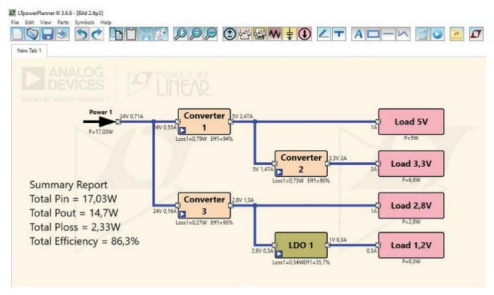

借助 LTpowerPlanner 等架構工具，用戶可以比較不同的電源轉換架構。圖 2 所示的解決方案與圖 1 規格相同，但結構不同。在圖 2 中，使用線性穩壓器 (LDO) 從 2.8 V 電源軌生成 1.2 V 電源軌，這種采用線性穩壓器的解決方案比圖 1 中的轉換器 4 更加經濟高效。同時，圖 2 中 3.3 V 電壓不是直接從 24 V 產生的，而是使用轉換器 2 從 5 V 直流鏈路電壓產生的。圖 2 所示架構的總體效率僅為 86.3%，比圖 1 中的解決方案低 5.3%。

在決定哪個架構時，需要綜合比較各個解決方案的成本、尺寸以及整個架構的效率。如果沒有 LTpowerPlanner 這樣的規劃工具，將很難權衡這些考量因素。

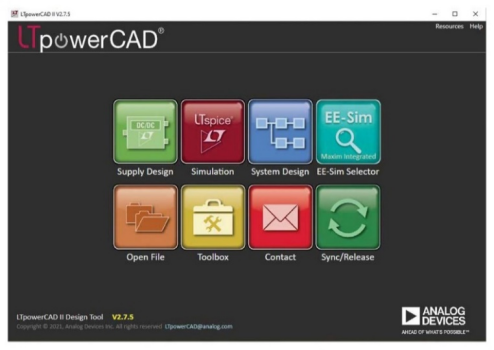

LTpowerPlanner 既可用作創建電源架構的獨立工具，也可在 LTpowerCAD 中找到，還能從 ADI 網站。用戶點擊藍色字段 “System Design”，即可訪問 LTpowerPlanner。該工具旨在清晰簡要地展示不同的電源架構，其內置的計算功能可用于確定哪種架構具有效率上的優勢。
