在現代電力系統中，開關電源猶如人體的心臟，為各類設備提供穩定的動力支持。特別是在微機型繼電保護裝置中，開關電源更是其能夠正常工作的基本保證。然而，從現場繼電保護裝置發生故障的統計資料來看，與開關電源性能不良有關的故障占了較大一部分。因此，深入了解開關電源的工作原理以及常見故障現象，對于保障電力系統的穩定運行至關重要。
　　開關電源的工作原理
　　開關電源是一種利用半導體功率器件作為開關，將一種電源形態轉變?yōu)榱硪环N形態，并通過閉環控制來穩定輸出，同時具備保護環節的模塊。其具體工作流程如下：

　　進入電源的高壓交流電首先經過濾波器進行濾波，以去除其中的雜波和干擾信號。接著，通過全橋整流電路將高壓交流電轉換為高壓直流電。隨后，高壓直流電經由開關電路被調制成高壓脈動直流。再利用高頻開關變壓器對得到的脈動直流電進行降壓處理，將其轉換為合適的電壓等級。，通過低濾波電路的整流和濾波，就可獲得與裝置要求相符的低壓直流電。電源工作原理框圖如圖 1 所示。

　　常見故障現象分析
　　由于繼電保護的開關電源有較多的功能要求，需要考慮時序、保護等多種因素，因此在設計過程中存在較高的風險。此外，與民用電氣相比，供電保護裝置的工作條件更為苛刻，這也會對繼電保護開關電源的安全運行產生一定的影響。下面對兩種因設計缺陷而出現故障的開關電源進行詳細分析。
　　輸入電源波動，開關電源停止工作
　　故障現象：外部輸入電源出現瞬時性故障，隨后輸入電壓恢復正常，但開關電源卻停止工作，一直無輸出電壓，需手動斷電、上電才能恢復。

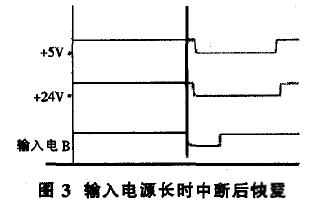

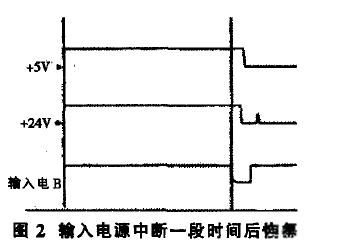

　　故障再現：使用繼電保護試驗儀控制輸入電壓中斷時間，并通過便攜式波形記錄儀記錄輸入電壓和輸出電壓的變化。發現輸入電壓中斷時間長短不同，輸出會出現三種情況。當輸入電源中斷約 100 - 200ms 后恢復，開關電源不能恢復工作；輸入電壓長時中斷（大于 250ms）后恢復，+5V、+24V 輸出電壓均消失，此過程與開關電源的正常啟動過程相同；輸入電壓短暫中斷（小于 70ms）后恢復，+5V 輸出電壓未消失，+24V 輸出電壓也未消失，對開關電源正常工作沒有影響。

　　故障分析：在分析該故障前，需了解開關電源的正常啟動邏輯和輸出電壓保護邏輯。輸入工作電壓后，輸出電壓 +5V 主回路建立，經延時約 50ms，+24V 輸出電壓建立。輸出電壓欠壓保護邏輯為：當輸出電壓任何一路降到 20％以下時，欠壓保護動作，且不能自恢復。更改邏輯前，因輸入電壓快速通斷而引起的電源欠壓保護誤動作，根本原因是延時電路沒有依據輸入電壓的變化及時復位，使得上電時的假欠壓信號得不到屏蔽，從而產生誤動作。

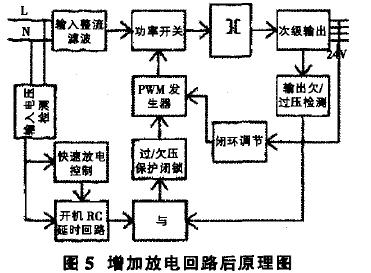

　　解決措施：在保護環節上增加輸入電壓檢測電路，并在延時電容上并接一個電子開關。只要輸入電壓低于定值（開關電源停止工作前的值），該電子開關便閉合，延時電路復位。若輸入電壓重新上升至該設定值，給保護電路供電的延時電路重新開始延時，電源重啟動時的假欠壓信號被屏蔽，徹底解決了由于輸入電壓快速波動所產生的電源誤保護。邏輯回路見圖 5 所示。

　　啟動電流過大，導致供電電源過載告警
　　故障現象：電源模塊穩態工作電壓為 220V，額定功率為 20.8W，額定輸出時輸入電流約為 130mA。當開關電源輸入電壓緩慢增大時，導致輸入電流激增，引起供電電源過載告警。
　　故障分析：經查發現，輸入電壓為 60V 時，電源啟動，此時啟動瞬態電流約為 200mA，穩態電流為 600mA，啟動時穩態電流和瞬態電流將為 600±200mA，造成輸出電流激增。而由于條件限制，此電源模塊的供電電源輸出僅為 500mA，因此造成供電電源過載。這是因為開關電源工作需要一定的功率，設計中未考慮到電源啟動時，輸出回路的啟動需要一定的功率，而啟動電壓比較低，所以功率的突增，必然帶來開關電源啟動瞬態電流的激增，電流的激增對供電電源有較大的沖擊。
　　解決措施：啟動需要的功率一定，如果要減小啟動電流，可以考慮增加啟動電壓的門檻。將開關電源的啟動電壓提高到 130 - 140V。
　　試驗驗證：調整開關電源的啟動電壓后，通過試驗儀模擬輸入電壓緩慢啟動。當開關電源在滿載情況下，試驗中緩慢上升輸入電壓（上升速率 5V／s 或 10V/s），從 0 - 130V 啟動，啟動時穩態電流降低到 200 - 220mA，穩態電流大約為 200±100mA，因而啟動時穩態電流和瞬態電流將為 400±100mA，啟動電流較改進前減小 300mA，不會對供電電源造成太大的沖擊?？捎行П苊廨斎腚妷核查g降低時，給整個供電回路造成較大的電流沖擊。
