在工業自動化、樓宇自動化、運動控制和過程控制等應用領域，正常運行時間是保障生產力和盈利能力的關鍵指標。執行維護、人為失誤和設備故障都會導致停機，而與停機相關的維修成本和生產力損失可能極為高昂，這取決于具體行業和事件的性質。雖然與維護和人為失誤相關的停機難以避免，但大多數與設備相關的故障是可以預防的。本文聚焦于由電源故障引起的停機問題，并探討如何在設備的電源系統中運用現代保護 IC 來防止電源故障的發生。

系統電源保護概述

電源系統會受到諸多電應力因素和故障的影響。沿著電氣路徑，雷擊或電感性負載切換引發的電壓浪涌和瞬變、存儲電容初始充電產生的沖擊電流、接線錯誤或線束意外短路導致的反向電壓、過流以及過熱等情況，都可能造成性能退化甚至不可逆轉的損害。因此，有必要在負載周圍構建一個保護范圍，以應對這些潛在的災難性事件。接下來，我們將探討一些常見術語、電源故障類型、現有的傳統解決方案及其面臨的挑戰，以及現代保護 IC 及其優勢。

常用術語

除了分立解決方案外，還有許多提供單一功能保護的集成解決方案。例如，浪涌保護器（或過壓保護器）可提供防浪涌電壓保護；熱插拔控制器（或沖擊限制器）能夠防范沖擊電流的影響；ORing 控制器（或理想二極管控制器）可防止反向電壓并實現電源分配；電子熔斷器（或限流器）可防止短路或過載；功率限制器 / 負載開關 / USB 開關 / 電源選擇器則為具有多個輸入電源或多個負載的系統提供管理和控制功能。圖 1 展示了這些產品，它們均可用于提供系統電源保護。然而，它們僅能提供部分解決方案，以保護系統免受電壓、電流或溫度故障的影響。因此，需要一個整體解決方案來提供完整、全面的系統電源保護。

需要提供系統電源保護的應用

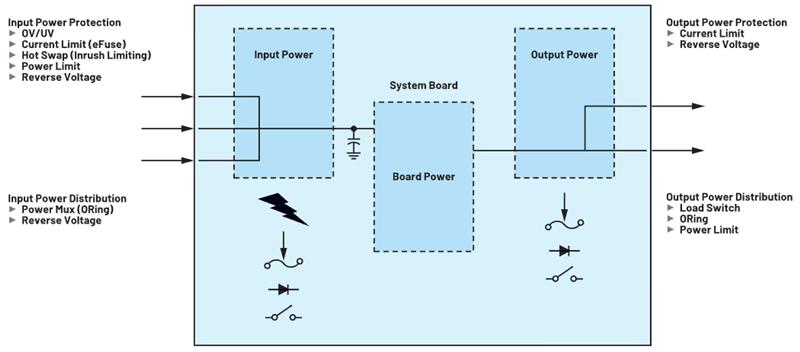

圖 2 展示了一個通用系統板電源分配情況。該板從三個獨立的輸入電源接收電力，為一個大保持電容充電，產生自用電路板電源，并將電力傳送給兩個后續外圍設備。此系統板的輸入端和輸出端均需要多種電源保護和配電功能。在輸入電源保護方面，它需要過壓 / 欠壓、電子熔斷器、沖擊限制和反向電壓保護。如果此板由一個功率有限的電源供電，則還需要功率限制功能。由于該板從三個不同電源接收電力，因此需要電源 ORing 或電源多路復用器。電源 ORing 會自動選擇電壓的電源為電路板供電，而電源復用則允許系統選擇使用哪個電源，只要其電壓在工作范圍內即可。此外，該板還需要反向電壓保護，以防止較高電壓的電源反向驅動較低電壓的電源。對于輸出電源保護，該板需要限流保護以防止輸出過載或連接器短路，需要反向電壓保護以防止意外短接到較高電壓軌。為了管理輸出電源分配，該板需要負載開關、ORing 和功率限制功能。

系統電源故障的三種主要類型

系統電源故障主要分為三類，即電壓故障、電流故障和溫度故障。下面我們將詳細討論每一種故障類型。

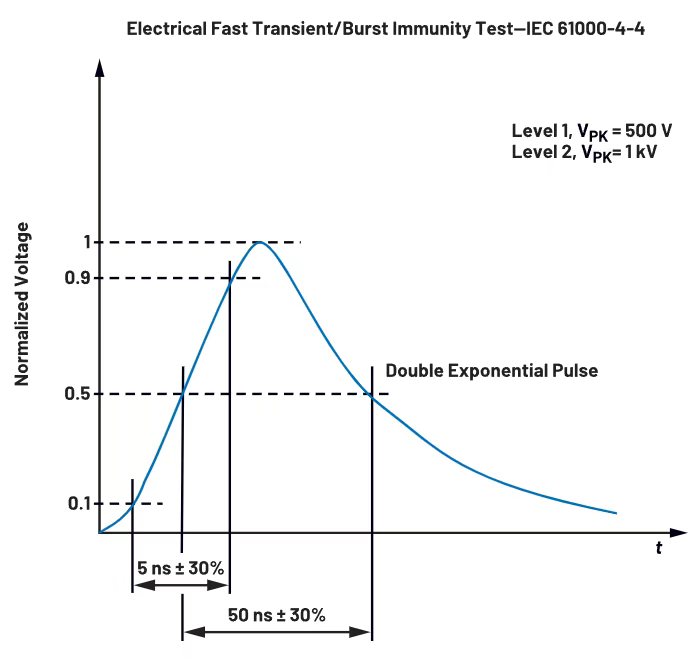

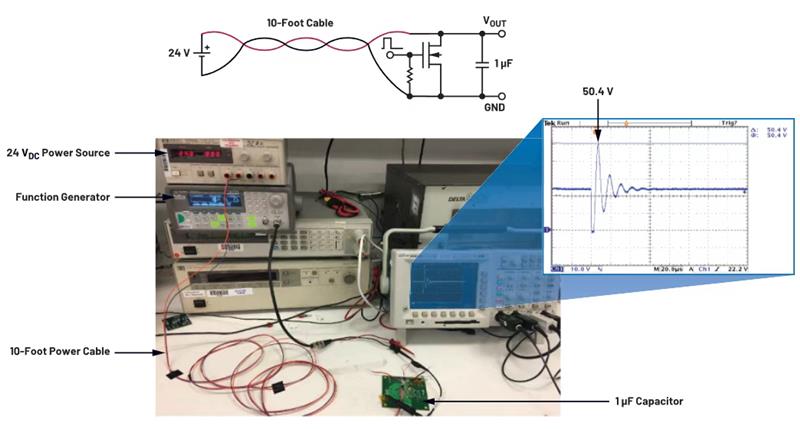

• 電壓故障：由于雷擊、保險絲熔斷、短路、熱插拔事件、電纜感應振鈴等多種不同事件，輸入電壓可能高于和 / 或低于正常直流電壓范圍。雷擊可能導致高能浪涌電壓，這通常由前端瞬變電壓抑制器 (TVS) 和輸入濾波器處理。圖 4 總結了 IEC 61000 - 4 - 4 電快速瞬變規范。經過 TVS 和輸入濾波器處理之后，系統板級的殘余浪涌電壓可能仍然很大，有時能達到標稱直流輸入電壓的兩到三倍。圖 5 演示了一個短路事件，10 英尺電纜末端的短暫短路導致其電壓振鈴并達到 50.4 V 峰值，是其正常電壓 24 VDC 的兩倍，電壓還振鈴下降到約 11 V。一個魯棒的系統在整個振鈴過程中應能繼續運行而不中斷，至少能不受損害地幸存下來。類似的電壓振鈴可能發生在感性負載切換事件期間、熱插拔事件期間（例如將一個帶有放電電容的卡插入帶電背板），或系統中其他地方出現保險絲熔斷的時候。系統接線錯誤雖然罕見，但仍有可能發生。例如，在機架安裝系統中，人們可能會反向插入卡或電源線極性連接錯誤。當輸入電壓突然下降（輸入短路或低電平振鈴）時，輸出電容現在處于較高電位，會導致反向電壓狀況。當輸出突然短接到較高電壓軌（例如在集束電纜中）時，也會發生反向電壓狀況。雖然輸入反向電壓故障很少見，但一旦發生，就可能造成代價高昂的系統損壞。










• 電流故障：輸出過載和短路是兩種明顯的電流故障。當系統超容量運行時，就會觸發過流加載。至于短路，這可能是由電路板上的故障元件引起。如果有人不小心將扳手掉到電源連接器上或落入電纜束中，可能會發生嚴重短路事件。未受保護的電路板可能會遭受性損壞，更糟糕的是可能著火。將帶有放電電容的電路板插入帶電背板時，會涌入一股電流為電容充電。不加控制時，此沖擊電流遵循方程 I = CdV/dt ，其中 I 為沖擊電流，C 為電容，dV/dt 為電容電壓隨時間的變化率。如果將放電電容 (0 V) 插入 24 V 帶電背板，這種情況下的 dV/dt 是瞬時的（無限大），轉換為 I = 無限大。如果沒有沖擊控制，這種非常高的電流尖峰會損壞連接器，熔斷保險絲，并導致背板電壓振鈴。當發生反向電壓事件時，反向流動的電流可能造成系統嚴重損壞。圖 6 展示了沖擊 / 短路電流和反向電流。




• 溫度故障：如果設計得當，系統應能正常運行而不會出現溫度故障。但是，某種初始故障狀況（例如長時間過載情況、系統風扇失效或失靈、系統進氣口 / 排氣口意外阻塞或房間空調失效）可能會觸發溫度故障。為防止系統受損和潛在的火災相關問題，當系統或其元器件之一的溫度達到危險水平時，過溫保護會關斷系統。與過溫關斷相比，熱保護更智能。在運行期間，當某種初始故障導致溫度升高到正常值以上時，熱保護會向系統提供警告和處理方案。例如，系統可以選擇去除非關鍵負載，以較低開關速度運行，從而降低功耗。這樣，系統可以較低的性能運行，避免過熱關斷，直至初始故障得到解決。

未提供保護的系統影響和設計挑戰

所有電氣系統都會遇到電壓、電流和熱故障，因此在設計驗證測試階段，忽視保護功能可能會阻礙系統設計的順利完成。更糟糕的情況是工廠車間的生產線關停。全面保護設備免受故障損害的保護電路非常有用，可盡量延長系統正常運行時間。系統工程師若要全面保護其產品，必須解決一些設計挑戰。分立或部分 IC 實現方案需要許多外部元件。圖 7 展示了一個使用 40 個分立元器件的完整系統電源保護解決方案。元器件的容差疊加分析起來十分繁瑣。隨著時間推移，無論是驗證和確保其性能，還是實現系統精度以及對故障做出快速響應，都頗具難度。使用多個元器件的結果是解決方案尺寸很大，并且由于系統平均無故障時間 (MTBF) 很低，擁有成本很高。

簡化系統保護

使用分立電路或部分 IC 實現保護的傳統方法在過去或許效果不錯，但已無法適應現代系統?，F(xiàn)代系統的電路板空間更小，開發時間更短，開發預算也較為緊張。鑒于這種轉變，更適合現代系統的保護解決方案是什么呢？它應是高集成度保護 IC（見圖 8），需要集成場效應晶體管 (FET)、電流檢測 / 限流、功率限制、熱保護和欠壓 / 過壓保護。此外，滿足國際電工委員會 (UL/IEC) 安全要求的全集成式保護 IC 更具優勢。更高的集成度與安全相結合，可為現代系統提供可靠保護。

保護 IC 示例和關鍵工作概念

ADI 的 MAX17613 和 MAX17526 是符合現代系統要求的保護 IC 范例。MAX17613（圖 9）是一款 60 V/3 A 保護 IC，具備所有關鍵元器件和特性，例如正向和反向 FET、可編程電流檢測、熱保護、可編程欠壓閉鎖 (UVLO) 和過壓閉鎖 (OVLO)，這些全都集成在單個 IC 中。它還有一個 CLMODE 引腳，用于選擇 IC 對電流故障的響應模式 —— 連續、閉鎖還是自動重試模式。MAX17526（圖 10）是一款 60 V/6 A 保護 IC，同時也是一款全集成式 IC。此外，它還具有先進的保護特性，例如功率限制和熱控電流折返。

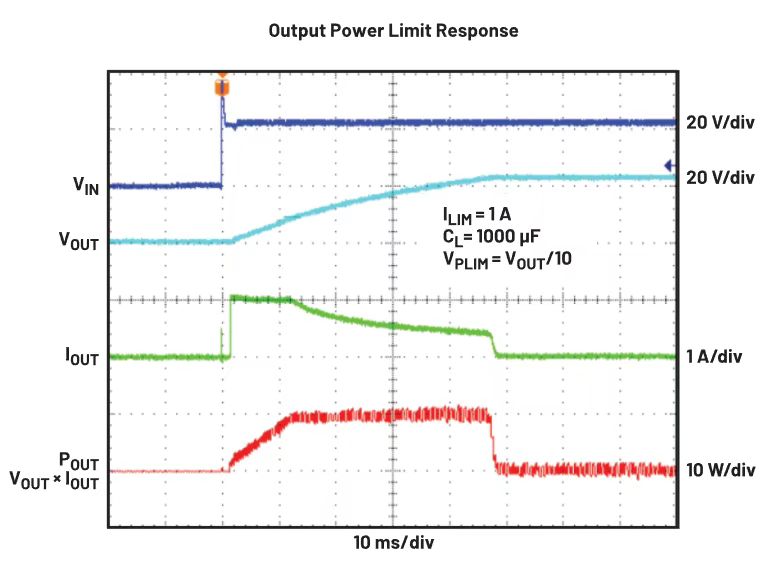

現在，讓我們以 MAX17526 為例詳細考察幾個關鍵特性。如圖 11 所示，MAX17526 測量系統消耗的電流，并使用 SETI 引腳將其給系統控制器。電阻 R SETI 可以調整，以根據系統要求對限流水平進行編程。圖 12 展示了 MAX17526 的限流功能以及它如何控制系統上電期間的沖擊電流。一個 1000 μF 大電容以受控方式充電，左側充電電流為電流限值的 1.0 倍，右側充電電流為電流限值的 2.0 倍，而電壓源不會崩潰。圖 13 顯示了 MAX17526 特有的功率限制特性，它可用于限制輸入或輸出功率，具體取決于節點 V EXT 連接到輸入電壓 (V IN) 還是輸出電壓 ( V OUT)。IC 動態調整電流限值以實現對輸入或輸出功率的限制。圖 14 展示了當該 IC 配置為限制輸出功率時，功率限制特性如何將輸出功率限制在 10 W。

UL/IEC 安全

如前所述，現代系統也可以充分利用保護 IC 的所有安全合規性方面。通過 UL 2367、IEC 60950 或 IEC 62368 的保護 IC 可以簡化系統級安全要求，從而降低相關成本并縮短時間，有助于加快產品上市。例如，ADI 的 MAX17608 和 MAX17613 是通過 UL 和 IEC 的保護 IC。

電源系統是所有系統或設備的關鍵模塊。電源故障是固有的，確實會發生，但通過實施適當?shù)碾娐繁Ｗo，可以防止系統故障和設備停機，這對于當今競爭激烈的商業環境中的生產力和盈利能力至關重要。與傳統的分立或單功能 IC 解決方案相比，當今的先進保護 IC 提供小封裝、高性能、高可靠性、易于設計和的整體系統保護。此外，這些保護 IC 提供的一些先進特性使系統具備監控和診斷功能，對于當今復雜的終端設備，這類功能可以發揮重要作用。
