貴重家電防盜報警器電路

出處：tinyfire 發布于：2007-12-30 00:00:00 | 3196 次閱讀

貴重家電防盜報警器

　　該貴重家電防盜報警器，具有體積小、響聲大的特點。適合家庭、旅館、機關等使用。
　　工作原理
　　　　　　　　　　

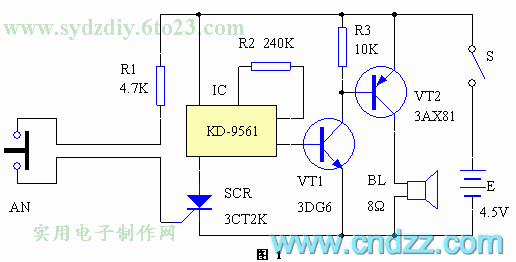

　　電路原理見圖1（點擊下載原理圖）。SCR、R1和AN組成可控硅觸發開關電路；IC1、R2、VT1、VT2和BL組成模擬警笛聲電路。平時，AN受到家用電器的壓迫，使其兩常閉觸點斷開，SCR無觸發信號而阻斷，報警器不工作。當家用電器被搬起時，AN兩觸點自動閉合，SCR的觸發端經R1從電源正極獲得觸發信號，SCR導通，IC1通電工作，其輸出端輸出的警笛聲電信號經VT1、VT2功率放大，推動揚聲器發出宏亮的報警聲。此時，即使將家電放回原處或破壞掉AN，也無法阻止報警聲。只有主人打開與報警器安裝在一起且其他人一時很難找到的開關S，才能解除報警。
　　元器件選擇與制作
　　元器件清單見下表。

編　號	名　稱	型　號	數　量
R1	電阻	4.7K	1
R2	電阻	240K	1
R3	電阻	10K	1
VT1	晶體三極管	3DG6、9014等	1
VT2	晶體三極管	3AX81、9012等	1
SCR	單向可控硅	3CT2K、BT169 0.1A/50V－1A/400V	1
IC	音響集成電路	KD－9561或其它類似產品	1
AN	微動開關	常閉型	1
BL	揚聲器	8Ω	1
S	電源開關	鈕子開關	1
E	電池組	4.5V	1

　　報警器部分可安裝在一塑料小盒內，放在易聽到報警聲的地方（如值班室等）。用雙股細線將AN引至家電擺放處，并將AN巧妙地安放在桌面、臺面或電視柜面等，保證AN能正確動作即可。
