單片彩色掃描儀的典型電路(單片彩色掃描儀LM9832)電路圖
出處:ynwfj3230 發布于:2009-10-02 00:00:00 | 2839 次閱讀

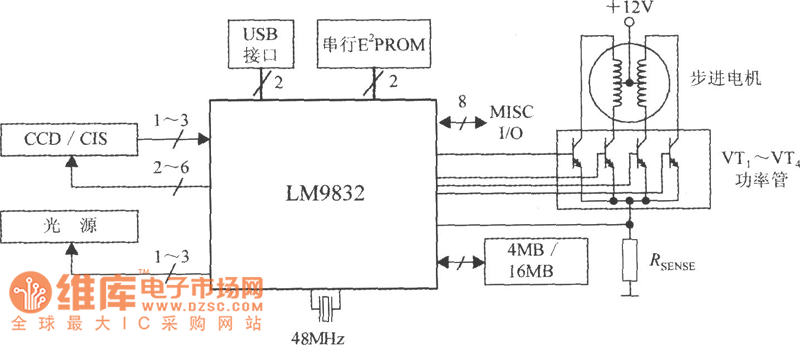

由LM9832構成單片彩色掃描儀的典型電路如圖所示。圖中的RSENSE為步進電機的電流檢測電阻。VT1~VT4為外部驅動管。LM9832使用USB接口,數據通過D+和D-引腳接收和發送。這些數據為3V差分信號。LM9832的D+和D-引腳與單片彩色掃描儀的USB連接器之間的電路,如下圖所示。R1和R2分別為兩條數據線上的限流電阻。C1和C2為消噪電容。R3為上拉電阻,R4為下拉電阻。
單片彩色掃描儀的晶振電路:

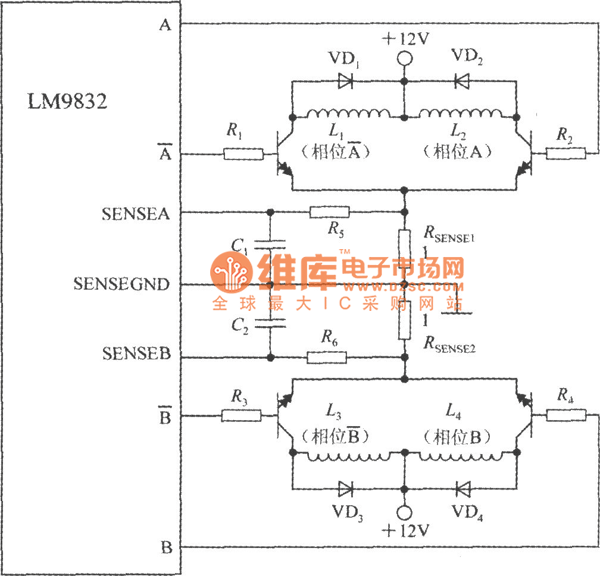

單片彩色掃描儀LM9832步進電機控制電路:
