在電子電路設計領域，單鍵開關機電路與輕觸開關的設計一直是研究的熱點。本文將從實際研究過程出發，詳細解析這兩種電路的創新設計。
　　單鍵開關機電路
　　初步探索與問題
　　近期，筆者針對單鍵開關機電路進行了深入研究與測試。最初嘗試的是一個單片機控制的自殺式一鍵開關機電路，經過多日調試，最終發現問題出在芯片損壞上。這一經歷讓我們認識到，在電路設計中，芯片的穩定性至關重要。
　　無需單片機的版本設計
　　隨后，筆者進一步探索，利用 protues 仿真了一個無需單片機控制的版本。該電路設計簡潔高效，靜態功耗極低。由于采用了 MOS 管，輸入輸出壓降大大降低。經過實物焊接測試，其性能穩定可靠，具有很高的實用性。
　　該電路的原理是，像 2N7002 這樣的 MOS 管在初始狀態下是隨機的。假設 Q1 的 G 極為高電平，此時 Q1 導通，D 極輸出低電平，使得 Q2 的 G 極為低電平，Q2 截止，輸出高電平。因此，Q3 也處于截止狀態，整體電源關閉，燈不亮。同時，Q2 輸出的高電平通過 R3 反饋給 Q1，維持其導通狀態，確保系統穩定。當按下按鍵時，Q1 的 G 極電平變?yōu)榈?，使其截止，輸出高電平。這個高電平信號傳遞給 Q2 的 G 極，使其導通，Q2 輸出低電平，進而 Q3 也導通，整體電源打開，燈亮起。

　　單鍵輕觸電子開關電路
　　設計與性能研究
　　在探索單鍵開關機電路的過程中，筆者還研究了一種單鍵輕觸電子開關電路。這種電路設計巧妙，利用了輕觸開關的特性，實現了便捷的單鍵控制。通過仿真和實物測試，發現該電路在性能和穩定性方面表現出色，為電子設備提供了更為靈活的開關控制方式。
　　　電路工作原理

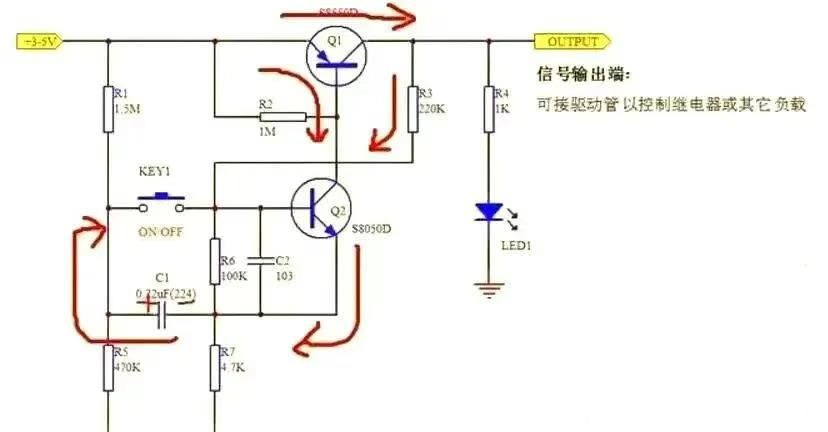

　　以 5V 電壓作為電源，詳細解析該電路各組件如何協同工作，實現單鍵輕觸的便捷控制。在默認狀態下，整個電路僅由 R1 和 R5 消耗微小電流，由于 R1 的阻值相當大，其電流消耗可忽略不計。R1 與 R5 共同構成一個分壓電路，其中點電壓穩定在 1.193V。這一電壓隨后對 C1 進行充電。當按下按鍵時，由于 C1 上已經積累了電壓，此時 C1 便具備了一個放電回路。
　　放電路徑為 C1 - KEY1 - R6/C2/Q2 - C1，其中 R6、C2 和 Q2 在電路中以并聯方式連接。當 C1 放電時，R6 上會產生一個電壓信號，這個信號會觸發 Q2 開始導通。而 C2 的作用在于提高 Q2 導通的穩定性。一旦 Q2 導通，Q1 也會隨之導通。此時，電路將輸出一個大于 4V 的穩定電壓信號。
　　　單按鍵開關電路的設計
　　簡易設計與實現
　　單按鍵開關電路的設計相對簡單，其核心在于利用電位差的翻轉來控制晶體管的通斷。當按鍵按下時，C1 電容開始放電，這一動作會觸發 Q2 晶體管的導通。若 SW 引線長度較長，為防干擾，建議在 ICB 6 與 GND 之間增設一小型抗干擾電容。
　　經典電路設計
　　此電路設計適用于廣泛的電壓范圍，從 4.5V 到 40V，并可處理最大 19A 的電流。其中的 R5 是一個可選元件，當輸入電壓低于 20V 時，可以將其短接。R5 的取值應確保與 R1 共同分壓，使 MOS 管 V1 的 GS 電壓維持在 - 20V 至 - 5V 之間。
　　在按鈕未按下之前，V2 的 GS 電壓為零，導致 V2 截止，同時 V1 的 GS 電壓也為零，因此 V1 也處于截止狀態。然而，一旦 S1 被按下，V2 將導通并迅速進入飽和狀態。這會使 V1 的 GS 電壓降至低于 - 4V，從而使得 V1 也進入飽和導通狀態，此時 Vout 開始輸出，發光管亮起。隨后，C1 通過 R2 和 R3 繼續充電，將 V1 和 V2 的狀態鎖定。當再次按下按鈕時，由于 V2 已處于飽和導通狀態且漏極電壓接近 0V，C1 將通過 R3 放電。當放電至約 3V 時，V2 將截止，同時 V1 的柵源電壓將高于 - 4V，使得 V1 也截止，從而切斷 Vout 的輸出，發光管熄滅。
