在全球倡導節能減排的大背景下，高效節能的照明設備成為了市場的熱門需求。LED 作為一種新型的照明光源，以其低功耗、長壽命等優點，在照明領域得到了廣泛的應用。本文將詳細介紹一種 2.4W 功耗的 LED 交流節能燈電路，包括其電路設計、工作原理、優勢以及制作要點。
　　電路設計與結構
　　這是一款由 24 個白色 LED 組成的交流節能燈電路。在設計上，將 24 個 LED 全部串聯起來，這種串聯方式使得燈的功耗能夠降低到 2.4W 左右，相比傳統的照明設備，具有顯著的節能效果。同時，整個電路被分成了電源板和 LED 燈板兩塊，這種模塊化的設計很好地降低了制作難度，方便生產和維護。

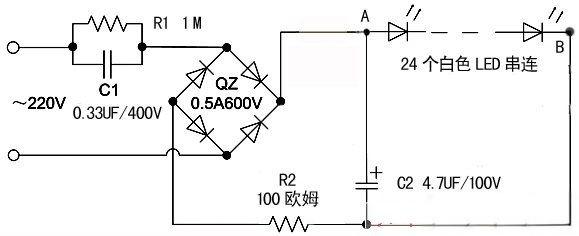

　　以下是該 2.4W 功耗的 LED 交流節能燈的電路圖：
　　工作原理
　　電源板的主要作用是將交流電源轉換為適合 LED 燈板工作的直流電源。它通常包含整流、濾波和穩壓等環節。首先，通過整流電路將交流電轉換為直流電，然后利用濾波電路去除直流電中的紋波，使輸出的電壓更加穩定。最后，經過穩壓電路進一步調整電壓，確保輸出的電壓能夠滿足 LED 燈板的工作要求。
　　LED 燈板由 24 個串聯的白色 LED 組成。當電源板輸出的直流電壓施加到 LED 燈板上時，電流通過串聯的 LED，使其發光。由于 LED 具有單向?qū)щ娦?，只有在正向電壓作用下才能發光，因此串聯的方式可以保證每個 LED 都能正常工作。
　　節能優勢
　　這種 2.4W 功耗的 LED 交流節能燈具有明顯的節能優勢。與傳統的白熾燈相比，白熾燈主要是通過電流加熱燈絲來發光，大部分能量都以熱能的形式散失掉了，發光效率較低。而 LED 燈是一種固態發光器件，它直接將電能轉換為光能，發光效率高，能夠?qū)⒏嗟碾娔苻D(zhuǎn)化為可見光，從而大大降低了能源消耗。
　　此外，LED 燈還具有長壽命的特點。一般來說，LED 燈的使用壽命可以達到數萬小時，相比傳統的照明設備，減少了頻繁更換燈泡的麻煩和成本。
　　制作要點
　　在制作該 LED 交流節能燈時，需要注意以下幾點：
　　元件選型：選擇質量可靠、性能穩定的元件是保證電路正常工作的關鍵。例如，在選擇 LED 時，要確保其發光強度、顏色一致性等參數符合要求；在選擇電源板的元件時，要考慮其耐壓、電流等參數，以確保能夠提供穩定的電源。
　　焊接工藝：良好的焊接工藝可以保證電路的連接可靠性。在焊接時，要注意焊接溫度和時間，避免虛焊、短路等問題。
　　散熱設計：雖然 LED 燈的發熱量相對較小，但在長時間工作時，仍然會產生一定的熱量。因此，需要進行合理的散熱設計，以保證 LED 燈的工作穩定性和壽命。可以采用散熱片、散熱孔等方式來提高散熱效果。
