熱釋電紅外開關電路圖
出處：webfair 發布于：2009-06-13 00:00:00 | 5435 次閱讀
熱釋電紅外控制在生活中應用很廣，本文推薦一種實用的熱釋電紅外開關電路，它適用于機電一體化裝置、生產自動線及企事業、庫房安全系統、自動燈光系統等。

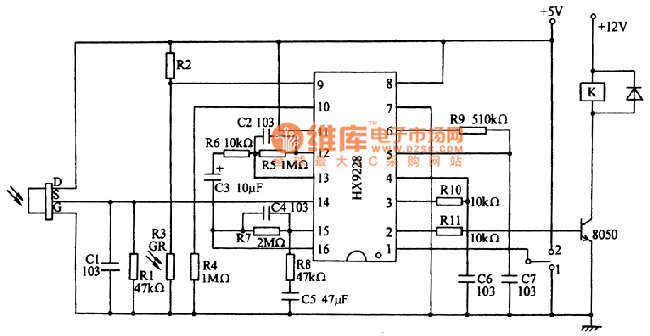

電路的工作原理為：當紅外傳感處理專用芯片HX9228接收到紅外傳感器的輸出信號時，經內部完成線性放大、雙向鑒幅、信號處理、延遲定時、封鎖定時等處理后，其腳２輸出高電平使三極管8050導通，驅動繼電器Ｋ吸合。再由繼電器觸點控制相應的被控對象。圖中R2根據環境亮度進行調節選擇，腳９端為低電位時，芯片不能觸發。
