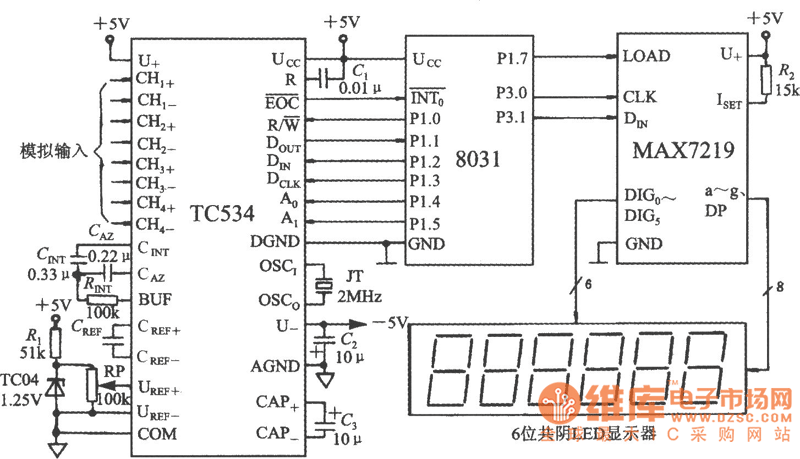

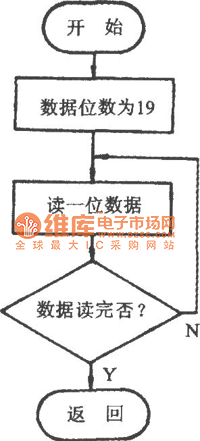

如圖所示為由可編程數據采集系統TC534構成的四通道數據采集系統電路。TC534的EOC非端接8031的INT0非端，將8031置成沿觸發中斷方式，可使8031在TC534每次轉換完畢均進入中斷服務程序，并讀取轉換結果。TC534的R／W非、DOUT、DIN、DCLK、A0和A1端分別接8031的P1．0～P1．5，通過對P1．0～P1．5的位操作來實現TC534的讀寫控制及通道選擇。MAX7219的LOAD、CLK、DIN端依次接8031的P1．7、 P3．0、P3．1，8031將處理好的數據送給MAX7219，然后驅動6只共陰極LED數碼顯示器。根據TC534的時序要求，在對TC534進行初始化時，先將8031的P1．0置成低電平，從P1．2逐位向TC534送入初始化數據。每送入一位數據，P1．3就產生一個上升沿，直至8位數據全部送入TC534中，才把P1．0置成高電平。初始化程序流程圖如下圖所示。
