在電子設備的設計與制造中，PCB 接插件的設計至關重要，它直接影響著設備的性能與穩定性。以下為您詳細介紹常用 PCB 接插件的設計要求。

1、DC 電源座子

DC 電源座子 PIN 的直徑主要有 2.00MM 和 2.50MM 兩種規格，它們分別對應 Power Adapter 內徑 2.10MM 和 2.50MM。在實際應用中，絕大部分的 DC 電源座子封裝具有通用性，差異較小。從電氣性能方面考慮，DC 電源座子的電壓一般推薦在 30V 以下，以確保使用安全。在選擇時，還需重點關注其過電流能力，部分產品的過電流能力僅為 0.5A；同時，耐溫能力也是關鍵指標，絕大部分 DC 電源座子的耐受溫度為 70℃。

其引腳定義為：① 電源正極；② 負極靜觸點；③ 負極動觸點。當插入插頭后，會頂開動觸點③，切斷電路內部電池負極通路，使內部電源停止供電，隨即接入外電源負極，與①③腳組成外電源供電通路。其電氣接線原理可參考以下圖示。

此外，還有可選的 DC 插頭供不同需求選擇。

2、2.54MM 排針 / 排母

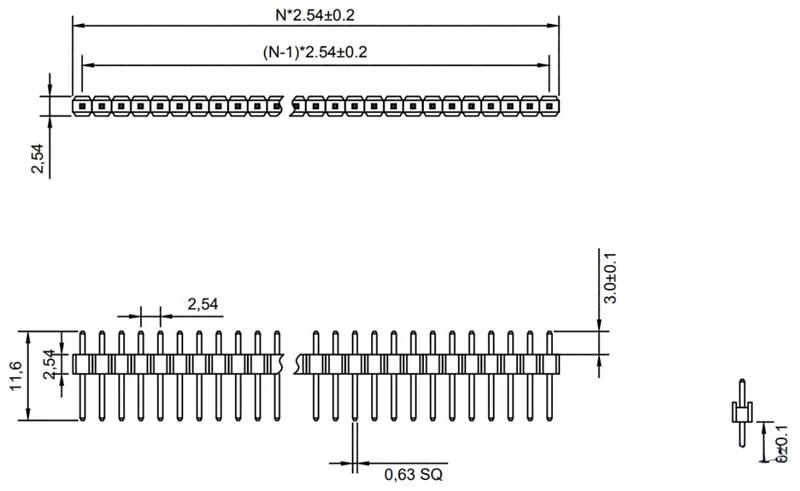

2.1、方針單排排針

長頭長度為 5.9 - 6.0MM；短頭為 3.0MM，若 PCB 板厚為 1.6MM，則會露出 1.4MM，在扣板時需特別留意。其邊長為 0.63 - 0.67MM，推薦的 PCB 封裝過孔直徑是 1.2MM（至少 0.95MM），以保證良好的電氣連接和機械穩定性。

2.2、方針雙排排針

長頭同樣為 5.9 - 6.0MM，短頭 3.0MM，當 PCB 板厚 1.6MM 時露出 1.4MM，扣板時要謹慎操作。邊長和推薦的 PCB 封裝過孔直徑與方針單排排針一致。

2.3、圓針單排排針

需要注意的是，圓針排針插入方針排母會出現接觸不良的情況，因為它們的直徑不同。長頭為 2.75MM，若 PCB 板厚 1.6MM，則會露出 1.15MM，扣板時要格外注意。塑高為 3.00MM，在設計時需根據實際需求確定排針的長度。其直徑為 0.60MM，推薦的 PCB 封裝過孔直徑是 0.8MM（至少 0.7MM）。

2.4、圓針單排排母

方針排針無法插入圓針排母，這也是由于直徑差異導致的。圓針單排排母可用于 1X9 光模塊、插針變壓器、插針繼電器等。長頭為 2.75MM，PCB 板厚 1.6MM 時露出 1.15MM，扣板需留意。塑高 3.00MM，直徑 0.50MM，推薦的 PCB 封裝過孔直徑是 0.8MM（至少 0.6MM）。

3、按鍵輕觸開關

按鍵輕觸開關的 PIN1&2 是短路的，PIN3&4 也是短路的，這種設計保證了其特定的電氣功能。

4、USB

4.1、Type A

• USB 2.0
  USB 2.0 具有特定的電氣和機械特性，其接口設計滿足相應的標準。





• USB 3.0
  雖然 USB 3.0 的 Type A 物理接口同時支持 USB 2.0（D+、D-），但它們并非管腳復用關系，而是相互分開的。其中，USB 2.0 通過（D±）傳輸數據，USB 3.0 則通過（SSRX± 和 SSTX±）進行高速數據傳輸。

在進行 PCB 接插件設計時，嚴格遵循這些設計要求，能夠有效提高電子設備的性能和可靠性，減少故障發生的概率。
