在 PCB 設計的眾多模塊中，電源設計無疑是且容易出現問題的部分。相信很多人在電源設計過程中都有過類似的經歷：電源一上電就過熱；布線看似清晰，卻總有干擾；看不懂 datasheet 推薦圖，不知道元件該如何放置。實際上，電源設計并非想象中那么復雜，只要掌握關鍵原則，讀懂原理圖，設計就成功了一半。

今天這篇文章，將結合豐富的圖文內容，帶你全面拆解開關電源與 LDO 線性穩壓器的 PCB 設計技巧，從布局到鋪銅，從 GND 處理到過孔安排，全流程進行詳細講解。

一、開關電源基礎結構

一個典型的開關電源模塊主要由以下幾個關鍵部分構成：

• DC - DC 變換器：承擔著功率轉換的重要任務。
• 輸出采樣電路（R1、R2）：其作用是對輸出電壓進行采樣，并將采樣結果反饋給比較器。
• PWM 誤差放大與驅動電路：通過調整占空比來控制輸出電壓。

圖中的反饋電阻會將輸出電壓與基準電壓 Ur 進行比較，PWM 控制器則根據比較結果調節占空比，進而實現對輸出電壓的調節。

二、開關電源 PCB 設計要點詳解

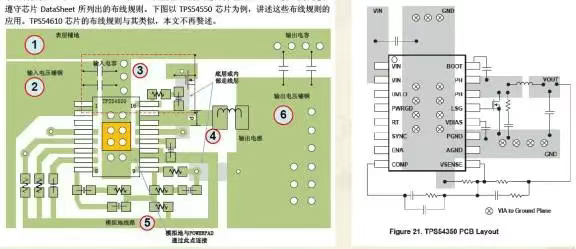

1. 芯片選型后，步： datasheet
   參考原廠推薦的布局圖至關重要，特別是輸出 / 輸入電容、電感、MOS 等關鍵器件的位置。原廠的推薦布局圖是經過大量測試和驗證的，能夠有效提高電源的性能和穩定性。

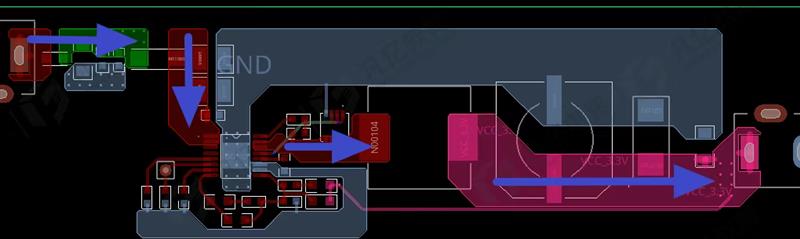

2. 主電流通路清晰，優先布局路徑
   以開關芯片為中心，圍繞其引腳展開布局。輸入與輸出的濾波電容盡量不要并排擺放，以避免輸入噪聲耦合到輸出。同時，要保留足夠的鋪銅與過孔空間，以確保電流能夠順暢流通。

3. 一字型布局 + 緊湊排列是王道
   元器件沿一個方向整齊排布，盡量減少連接長度和打孔數量。濾波電容一定要靠近管腳，這樣可以有效減少寄生參數，降低 EMI 干擾，同時有利于散熱。

4. 強電流走線處理：能鋪銅就別細線
   公共地線、電源輸入輸出線一定要進行寬線或鋪銅處理，以降低電阻，減少功率損耗。信號互聯線少加粗至 10mil（大多數工程師推薦為 12 - 15mil）。大電流回路優先走頂層或底層，防止出現斷層現象。

5. SENSE、GATE、INTVCC 引腳如何優化布線
   • SENSE（采樣）線：采用 0.5mm 線徑，連接到輸出電容后端，避開功率器件，以確保采樣的準確性。
   • GATE 驅動線：盡量短且粗，避免貼著高頻信號布線，以減少干擾。
   • INTVCC 濾波電容：必須緊貼芯片，為 GATE 提供穩定的電流供給路徑。

6. 芯片與電感底部不能布線，要加散熱過孔
   所有帶 Power Pad 的芯片需進行開窗、鋪銅并打散熱過孔，以提高散熱效率。電感下方不能有任何信號線，防止磁干擾耦合。在多路輸出的情況下，相鄰電感需垂直擺放，以降低互感干擾。

7. 銅皮鋪設注意事項
   銅皮鋪設時千萬不要全連接，要為焊接留出 “隔熱路徑”，避免出現虛焊、堆錫、立片等工藝問題。大面積銅皮不能只靠一個過孔連接地，建議采用打孔陣列的方式，以確保良好的接地性能。

三、線性穩壓電源 LDO 設計

LDO 即 “Low Dropout Regulator”，也就是低壓差線性穩壓器。它適用于 3.3V → 1.8V、5V → 3.3V 等低電壓降壓場景，具有結構簡單、上電快、紋波小、輸出穩定等優點，但缺點是僅支持降壓，且輸出電流一般不超過 2A。

以 “5V 轉 3.3V” 為例，LDO 的設計要點如下：

1. 輸入 / 輸出電容優先靠近芯片引腳：先放置大電容（如 10uF），再補充小電容（如 0.1uF），以提高濾波效果。
2. 主電流路徑要直要粗：盡量走短路徑，避免產生額外的電壓降。

GND 主回路布線
GND 腳要連接大面積銅皮，以增加導電面積。同時，打多個過孔，過孔數量可參考輸入輸出走線。輸入與輸出地盡量連接在一起形成閉環，以減少接地阻抗。

總結

通過掌握以上開關電源與 LDO 的布局布線要點，相信你在電源 PCB 設計方面將更加得心應手，能夠有效避免常見問題，設計出性能優良的電源電路。
