在電子設備的運行中，開關電源扮演著至關重要的角色。能量轉換系統必定存在能耗，盡管在實際應用里無法實現 100% 的轉換效率，但一個高質量的電源能夠達到非常高的效率水平，接近 95%。絕大多數電源 IC 的工作效率可在特定工作條件下測得，相關數據資料會給出這些參數。一般廠商會提供實際測量結果，不過我們只能對自身的數據負責。

圖 1 展示了一個 SMPS 降壓轉換器的電路實例，其轉換效率可達 97%，即便在輕載時也能維持較高效率。要達到如此高的效率，我們需先了解 SMPS 損耗的常見問題。開關電源的損耗大部分源于開關器件（MOSFET 和二極管），小部分來自電感和電容。若使用廉價的電感和電容（電阻較高），損耗會顯著增加。選擇 IC 時，要考慮控制器的架構和內部元件，以獲取高效指標。例如圖 1 采用了同步整流、芯片內部集成低導通電阻的 MOSFET、低靜態電流和跳脈沖控制模式等多種方法降低損耗。接下來我們將詳細探討這些措施帶來的益處。

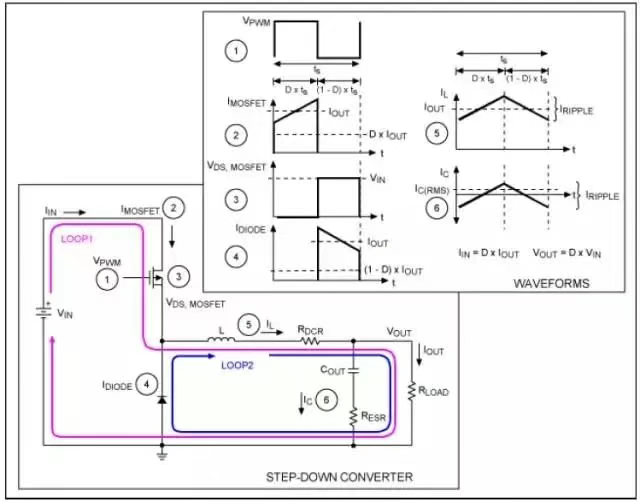

損耗是任何 SMPS 架構都需面對的問題，我們以圖 2 所示的降壓型（或 buck）轉換器為例進行分析，圖中標明了各點的開關波形，用于后續計算。降壓轉換器的主要功能是將較高的直流輸入電壓轉換為較低的直流輸出電壓。為實現這一目標，MOSFET 以固定頻率（fS）在脈寬調制信號（PWM）的控制下進行開、關操作。當 MOSFET 導通時，輸入電壓為電感和電容（L 和 COUT）充電，通過它們將能量傳遞給負載，此時電感電流線性上升，電流回路如圖 2 中的回路 1 所示。當 MOSFET 斷開時，輸入電壓與電感斷開連接，電感和輸出電容為負載供電，電感電流線性下降，電流流過二極管，電流回路如圖中的環路 2 所示。MOSFET 的導通時間定義為 PWM 信號的占空比（D），D 將每個開關周期分為 [D × tS] 和 [(1 - D) × t S] 兩部分，分別對應 MOSFET 的導通時間（環路 1）和二極管的導通時間（環路 2）。所有 SMPS 拓?fù)洌ń祲骸⒎聪嗟龋┒疾捎眠@種方式劃分開關周期，實現電壓轉換。

對于降壓轉換電路，較大的占空比會向負載傳輸更多能量，平均輸出電壓增加；相反，占空比較低時，平均輸出電壓降低。根據此關系，在理想情況下（不考慮二極管或 MOSFET 的壓降），降壓型 SMPS 的轉換公式為：V OUT = D × V IN；IIN = D × IOUT。需要注意的是，任何 SMPS 在一個開關周期內處于某個狀態的時間越長，該狀態造成的損耗就越大。對于降壓型轉換器，D 越低（相應的 VOUT 越低），回路 2 產生的損耗越大。

開關器件的損耗

1. MOSFET 傳導損耗

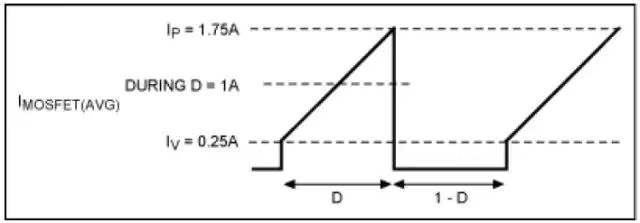

   圖 2（以及其他絕大多數 DC - DC 轉換器拓?fù)洌┲械?MOSFET 和二極管是造成功耗的主要因素，相關損耗主要包括傳導損耗和開關損耗兩部分。MOSFET 和二極管作為開關元件，導通時電流流過回路，器件導通時的傳導損耗分別由 MOSFET 的導通電阻（RDS (ON) ）和二極管的正向?qū)妷簺Q定。MOSFET 的傳導損耗（PCOND (MOSFET)）近似等于導通電阻 RDS (ON)、占空比（D）和導通時 MOSFET 的平均電流（IMOSFET (AVG) ）的乘積，即 PCOND (MOSFET) (使用平均電流) = IMOSFET (AVG)2 × R DS (ON) × D。不過，此式僅為 SMPS 中 MOSFET 傳導損耗的近似值，因?yàn)殡娏骶€性上升時產生的功耗大于由平均電流計算得到的功耗。對于 “峰值” 電流，更準確的計算方法是對電流峰值和谷值（圖 3 中的 IV 和 IP）之間的電流波形的平方進行積分得到估算值。

下式給出了更準確的估算損耗的方法，利用 IP 和 IV 之間電流波形 I2 的積分替代簡單的 I2 項：PCOND (MOSFET) = [(IP3 - IV 3)/3] × RDS (ON) × D = [(IP3 - IV3 )/3] × RDS (ON) × V OUT/VIN。式中，IP 和 IV 分別對應于電流波形的峰值和谷值，如圖 3 所示。例如，若 IV 為 0.25A，IP 為 1.75A，RDS (ON) 為 0.1Ω，VOUT 為 VIN/2 (D = 0.5)，基于平均電流（1A）的計算結果為：PCOND (MOSFET) (使用平均電流) = 12 × 0.1 × 0.5 = 0.050W；利用波形積分進行更準確的計算：PCOND (MOSFET) (使用電流波形積分進行計算) = [(1.753 - 0.253 )/3] × 0.1 × 0.5 = 0.089W，約為 78%，高于按照平均電流計算得到的結果。對于峰均比較小的電流波形，兩種計算結果差別較小，利用平均電流計算即可滿足要求。
2. 二極管傳導損耗
MOSFET 的傳導損耗與 RDS (ON) 成正比，二極管的傳導損耗則很大程度上取決于正向?qū)妷海╒F）。二極管通常比 MOSFET 損耗更大，其損耗與正向電流、VF 和導通時間成正比。由于 MOSFET 斷開時二極管導通，二極管的傳導損耗（PCOND (DIODE)）近似為：P COND (DIODE) = IDIODE (ON) × VF × (1 - D)。式中，IDIODE (ON) 為二極管導通期間的平均電流。圖 2 所示，二極管導通期間的平均電流為 IOUT，因此，對于降壓型轉換器，PCOND (DIODE) 可以按照下式估算：P COND (DIODE) = IOUT × VF × (1 - V OUT/VIN )。與 MOSFET 功耗計算不同，采用平均電流即可得到比較準確的功耗計算結果，因?yàn)槎O管損耗與 I 成正比，而非 I2。顯然，MOSFET 或二極管的導通時間越長，傳導損耗越大。對于降壓型轉換器，輸出電壓越低，二極管產生的功耗越大，因?yàn)槠鋵?dǎo)通狀態的時間更長。
3. 開關動態損耗
由于開關損耗由開關的非理想狀態引起，很難估算 MOSFET 和二極管的開關損耗。器件從完全導通到完全關閉或從完全關閉到完全導通需要一定時間，此過程會產生功率損耗。圖 4 所示的 MOSFET 的漏源電壓（VDS）和漏源電流（IDS）的關系圖能很好地解釋 MOSFET 在過渡過程中的開關損耗，從上半部分波形可看出，tSW (ON) 和 t SW (OFF) 期間電壓和電流發生瞬變，MOSFET 的電容進行充電、放電。

開關過程中，電壓和電流的交疊部分是造成開關損耗的來源，從圖 4 可清晰看到。開關損耗隨 SMPS 頻率的升高而增大，這是因?yàn)殡S著開關頻率提高（周期縮短），開關過渡時間所占比例增大，從而增大開關損耗。開關轉換過程中，開關時間是占空比的二十分之一對效率的影響要遠小于開關時間為占空比的十分之一的情況。由于開關損耗和頻率關系密切，工作在高頻時，開關損耗將成為主要的損耗因素。MOSFET 的開關損耗（PSW (MOSFET)）可以按照圖 3 所示三角波進行估算，公式如下：PSW (MOSFET) = 0.5 × VD × ID × (t SW (ON) + tSW (OFF) ) × fS。其中，VD 為 MOSFET 關斷期間的漏源電壓，ID 是 MOSFET 導通期間的溝道電流，tSW (ON) 和 tSW (OFF) 是導通和關斷時間。對于降壓電路轉換，VIN 是 MOSFET 關斷時的電壓，導通時的電流為 IOUT。

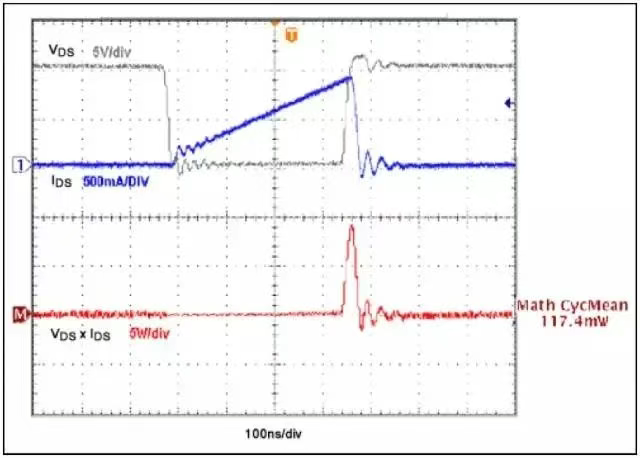

為驗證 MOSFET 的開關損耗和傳導損耗，圖 5 給出了降壓轉換器中集成高端 MOSFET 的典型波形：VDS 和 IDS 。電路參數為：VIN = 10V、VOUT = 3.3V、IOUT = 500mA、R DS (ON) = 0.1Ω、f S = 1MHz、開關瞬變時間（tON + t OFF）總計為 38ns。從圖 5 可看出，開關變化并非瞬間完成，電流和電壓波形交疊部分導致功率損耗。MOSFET “導通” 時（圖 2），流過電感的電流 IDS 線性上升，與導通邊沿相比，斷開時的開關損耗更大。利用上述近似計算法，MOSFET 的平均損耗可以由下式計算：PT (MOSFET) = PCOND (MOSFET) + PSW (MOSFET) = [(I13 - I0 3)/3] × RDS (ON) × V OUT /VIN + 0.5 × VIN × I OUT × (tSW (ON) + tSW (OFF) ) × fS = [(13 - 03)/3] × 0.1 × 3.3/10 + 0.5 × 10 × 0.5 × (38 × 10??) × 1 × 10? = 0.011 + 0.095 = 106mW。這一結果與圖 5 下方曲線測量得到的 117.4mW 接近，注意：這種情況下，fS 足夠高，PSW (MOSFET) 是功耗的主要因素。

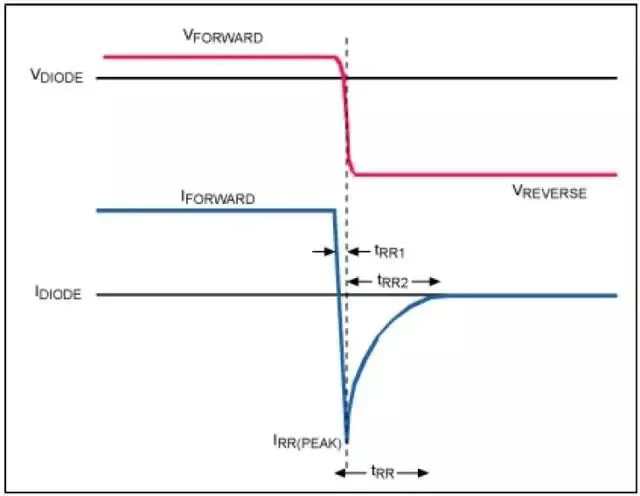

與 MOSFET 相同，二極管也存在開關損耗，該損耗很大程度上取決于二極管的反向恢復時間（tRR），其開關損耗發生在從正向?qū)ǖ椒聪蚪刂沟霓D(zhuǎn)換過程。當反向電壓加在二級管兩端時，正向?qū)娏髟诙O管上產生的累積電荷需要釋放，產生反向電流尖峰（IRR (PEAK)），極性與正向?qū)娏飨喾?，從而造?V × I 功率損耗，因?yàn)榉聪蚧謴?fù)期內，反向電壓和反向電流同時存在于二極管。圖 6 給出了二極管在反向恢復期間的 PN 結示意圖。

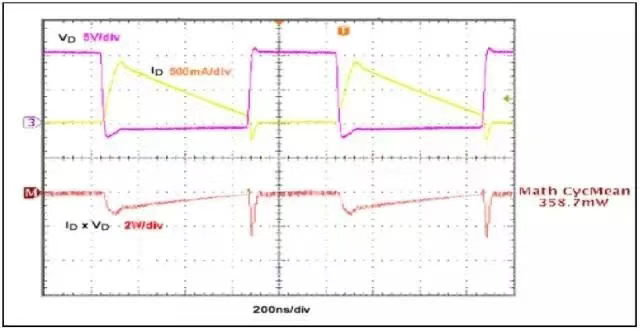

了解了二極管的反向恢復特性，可由下式估算其開關損耗（PSW (DIODE)）：P SW (DIODE) = 0.5 × VREVE RSE × IRR (PEAK) × tRR 2 × fS。其中，VREVERSE 是二極管的反向偏置電壓，IRR (PEAK) 是反向恢復電流的峰值，t RR2 是從反向電流峰值 IRR 到恢復電流為正的時間。對于降壓電路，當 MOSFET 導通時，VIN 為二極管的反向偏置電壓。為驗證二極管損耗計算公式，圖 7 顯示了典型的降壓轉換器中 PN 結的開關波形，VIN = 10V、VOUT =3.3V，測得 IRR (PEAK) = 250mA、I OUT = 500mA、fS = 1MHz、 t RR2 = 28ns、VF = 0.9V。利用這些數值可以得到：該結果接近于圖 7 所示測量結果 358.7mW?？紤]到較大的 VF 和較長的二極管導通周期，tRR 時間非常短，開關損耗（PSW (DIODE)）在二極管損耗中占主導地位。

提高效率

基于上述討論，可通過以下途徑降低電源的開關損耗：直接途徑是選擇低導通電阻 RDS (ON)、可快速切換的 MOSFET；選擇低導通壓降 VF、可快速恢復的二極管。直接影響 MOSFET 導通電阻的因素有幾點，通常增加芯片尺寸和漏源極擊穿電壓（VBR (DSS)），由于增加了器件中的半導體材料，有助于降低導通電阻 RDS (ON)。但較大的 MOSFET 會增大開關損耗，因此雖大尺寸 MOSFET 降低了 RDS (ON)，但也會帶來小器件可避免的效率問題。當管芯溫度升高時，MOSFET 導通電阻會相應增大，必須保持較低的結溫，使導通電阻 RDS (ON) 不會過大。導通電阻 RDS (ON) 和柵源偏置電壓成反比，因此，推薦使用足夠大的柵極電壓以降低 RDS (ON) 損耗，但此時也會增大柵極驅動損耗，需要平衡降低 RDS (ON) 的好處和增大柵極驅動的缺陷。MOSFET 的開關損耗與器件電容有關，較大的電容需要較長的充電時間，使開關切換變緩，消耗更多能量。米勒電容通常在 MOSFET 數據資料中定義為反向傳輸電容（CRSS ）或柵 - 漏電容（CGD），在開關過程中對切換時間起決定作用。米勒電容的充電電荷用 QGD 表示，為了快速切換 MOSFET，要求盡可能低的米勒電容。一般來說，MOSFET 的電容和芯片尺寸成反比，因此必須折衷考慮開關損耗和傳導損耗，同時也要謹慎選擇電路的開關頻率。
