負載開關 IC 實用功能詳解

負載開關 IC 宛如一個集成了多種強大功能的 “魔法寶盒”，這些功能相互協作，為系統的穩定運行奠定了堅實基礎。下面，我們就來詳細了解一下這些實用功能。

過流保護：系統的 “安全衛士”

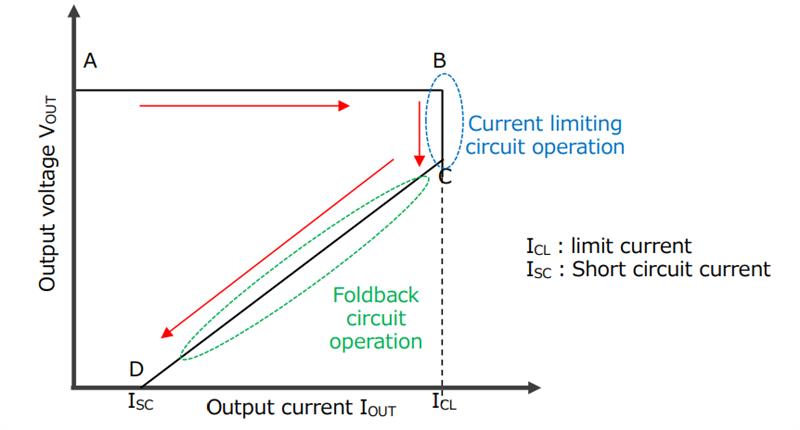

在電路系統中，過流情況就如同潛藏的 “定時炸彈”，隨時可能引發嚴重的故障。過流保護功能則是負載開關 IC 為系統配備的 “安全衛士”。當流向負載開關 IC 的電流過大時，例如連接 VOUT 引腳的負載與 GND 短路，過流保護功能會迅速啟動。以東芝負載開關 IC TCK207G 為例，它采用折返式保護電路控制系統，利用限流器實現過流保護功能。當負載電流超過預期值時，該功能會限制輸出電流，防止負載元件損壞，從而保護負載開關 IC 自身以及整個系統的安全。

熱關斷：系統的 “溫度守護者”

環境溫度的變化以及系統自身的功耗都可能導致負載開關 IC 產生過多的熱量。當熱量超過散熱能力，或者環境溫度升高導致結溫過度升高時，熱關斷功能就會及時發揮作用，關閉負載開關 IC，避免它和整個系統受到高溫的損害。這一功能就像一位盡職盡責的 “溫度守護者”，時刻關注著系統的溫度變化，確保系統在安全的溫度范圍內運行。

浪涌電流限流：系統的 “平穩啟動器”

在負載開關 IC 導通的瞬間，輸出電壓會瞬間增大，這可能引發過沖現象，導致輸出電壓超過負載 IC 或電路的額定電壓。同時，浪涌大電流會流入負載開關 IC，使其無法提供正常的輸出電壓電平。浪涌電流限流功能就如同一個 “平穩啟動器”，能夠?qū)⑤敵鲭娏骶徛?，從而抑制輸出電壓過沖和輸入電壓降，確保系統在啟動過程中保持穩定。

自動放電：供電時序的 “得力助手”

一個電子系統通常由多個 IC 和電路組成，為了使系統正常工作，需要設置供電時序，即按照一定的順序為多個 IC 和電路供電。在器件關閉時，負載開關 IC 可以通過連接在 VOUT 與 GND 引腳之間的內部 N 溝道 MOSFET 對濾波電容器快速放電。這一功能為供電時序的設置提供了便利，確保系統能夠按照預定的順序正常啟動和運行。

欠壓鎖定（UVLO）：系統 “電壓穩定器”

當負載開關 IC 的輸入電壓低于內部閾值時，欠壓鎖定（UVLO）功能會自動關閉其輸出，以確保系統的穩定性。當輸入電壓回升至恢復閾值以上時，輸出會自動重新導通，使系統繼續穩定運行。這一功能就像一個 “電壓穩定器”，能夠有效防止系統在低電壓狀態下出現異常，保障系統的正常工作。

反向電流阻斷：系統的 “電流守護者”

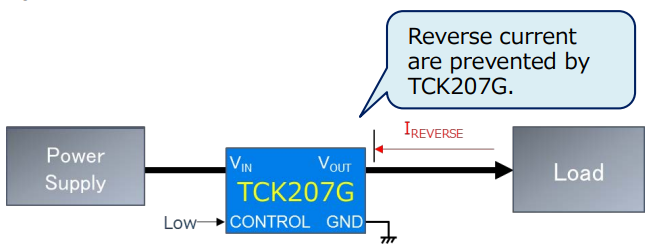

在某些情況下，可能會出現輸出電壓（VOUT）大于輸入電壓（VIN）的情況，從而產生反向電流。反向電流阻斷功能可以防止負載電流從 VOUT 引腳反向流向 VIN 引腳，保護系統的安全。東芝的負載開關 IC TCK207G 就具備這樣的能力，為系統的穩定運行提供了可靠的保障。

通過以上的介紹，相信大家對負載開關 IC 的實用功能有了更深入的了解。特別是東芝負載開關 IC TCK207G，憑借其豐富的功能和卓越的性能，在電路設計中能夠為系統的穩定運行提供強有力的支持。
