在當今電子技術飛速發展的時代，電源管理對于電子系統的正常運行起著至關重要的作用。隨著電子設備的功能日益復雜，電源管理的難度和重要性也與日俱增。今天，我們將為大家介紹一種在電源管理領域具有重要應用價值的器件 —— 負載開關 IC，深入探討它的基本定義、使用好處以及在電子系統中的重要作用。

負載開關 IC 的基本定義

負載開關 IC 是一種以串聯方式巧妙插入電源與負載電路或 IC 之間的半導體開關。它就像是電源與負載之間的 “橋梁守護者”，為電源管理帶來了諸多便利。一方面，它能夠精準地簡化為每個系統模塊供電的需求，讓電源分配更加科學合理，確保每個模塊都能獲得恰到好處的電力供應；另一方面，它還具備對 IC 供電時序進行控制的能力，如同一位精準的指揮家，確保各個模塊在正確的時間獲得合適的電力，避免因供電時序混亂而導致的系統故障。更為重要的是，它擁有一套完善的電路保護功能，能夠有效防止系統出現各種故障，為電子系統的穩定運行保駕護航。

負載開關 IC 本質上是一種具有內部開關的電源管理 IC，其顯著特點是擁有極低的導通電阻和靜態電流。這使得它在工作過程中能夠將壓降和功耗控制在極小的范圍內，大大提高了能源利用效率，符合當今社會對節能環保的要求。與由分立器件組成的負載開關電路相比，負載開關 IC 集成了各種保護功能，所需的元器件數量大幅減少。這不僅簡化了電路設計，降低了設計成本，還提高了電子系統的穩定性，同時有助于縮小設備的整體尺寸，讓產品更加緊湊輕便，滿足了現代電子設備小型化、集成化的發展趨勢。

使用負載開關 IC 的好處

負載開關 IC 集多種強大功能于一身，包括浪涌電流限流、自動放電、過流保護、熱關斷、欠壓鎖定和反向電流阻流等。這些功能相互協作，形成了一套嚴密的防護體系，全方位保障電子系統的穩定運行。浪涌電流限流功能可以有效限制在電源接通瞬間產生的過大電流，避免對負載造成損壞；自動放電功能能夠在系統關機后迅速釋放負載上的電荷，確保系統的安全性；過流保護功能可以在電流超過設定值時及時切斷電路，防止因過流而導致的元件損壞；熱關斷功能則可以在芯片溫度過高時自動關閉開關，避免因過熱而影響芯片的性能和壽命；欠壓鎖定功能能夠在電源電壓低于設定值時禁止開關導通，保證系統在穩定的電壓環境下工作；反向電流阻流功能可以防止電流反向流動，保護負載免受反向電流的影響。

通過減少所需的元器件數量，負載開關 IC 有效降低了電路板面積，使產品在設計上更加靈活。這不僅為電子設備的小型化設計提供了可能，還降低了電路板的制造成本。同時，由于元器件數量的減少，系統的可靠性得到了顯著提高，減少了因元器件故障而導致的系統故障概率。

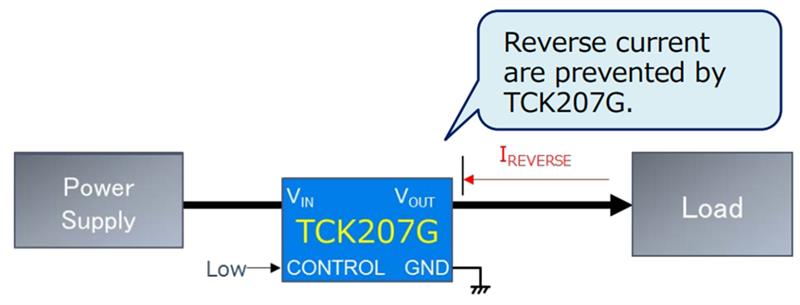

以東芝的代表產品 TCK207G 為例，它是一款極具代表性的負載開關 IC，具有低壓、低導通電阻的特性。圖 2 顯示了啟用反向電流阻斷功能時 TCK207G 的反向電流特性，從圖中可以清晰地看到其在反向電流阻斷方面的優異性能。

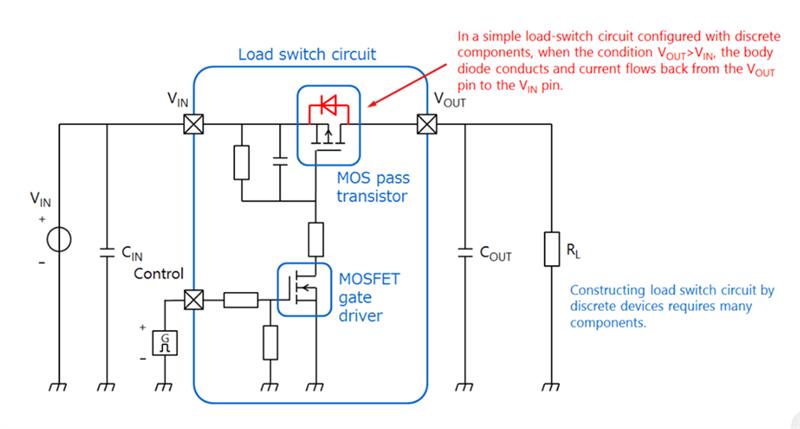

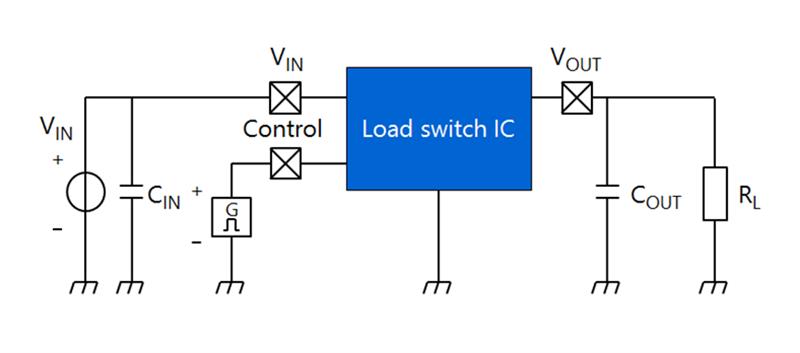

圖 3 是一個由分立器件構成的負載開關示例。該電路由 MOS 傳輸晶體管、MOSFET 柵極驅動 IC、電阻器、電容器以及輸入和輸出濾波電容器組成，電路結構較為復雜。而圖 4 中的負載開關 IC 應用電路則簡潔得多，只有三個元器件：負載開關 IC 以及輸入和輸出濾波電容器。這種顯著的差異，充分體現了負載開關 IC 在簡化電路設計、提高系統集成度方面的巨大優勢。

通過今天的介紹，相信大家對負載開關 IC 及其基本原理和好處已經有了初步了解。負載開關 IC 作為一種在電源管理領域具有重要應用價值的器件，為電子系統的穩定運行和設計優化提供了有力的支持。
