使用TL081運算放大器和一些電子元件可以設計一個增益抑制選擇器電路。
    該 TL081 增益抑制選擇器允許使用電位器在 +1 和 -1 之間選擇增益。
    輸入信號應用于運算放大器的兩個輸入端：C1 和 R1 的反相輸入，以及 C1 和 P1 的同相輸入。放大器增益為 R2 / R1 = 1。同相輸入端的信號由 P1 在光標位置確定。當它的位置在中間時，兩個輸入信號相互抵消，所以輸出端沒有任何信號。當光標位于電位器的上端時，同相輸入信號大于反相輸入信號，輸出增益為 1。當光標處于地電位時，運算放大器作為具有單位增益的普通反相放大器工作。電路的輸入阻抗約為50 k。根據方案中的 C1 值，放大器可以處理 30 Hz 以上的頻率。
    聲音的

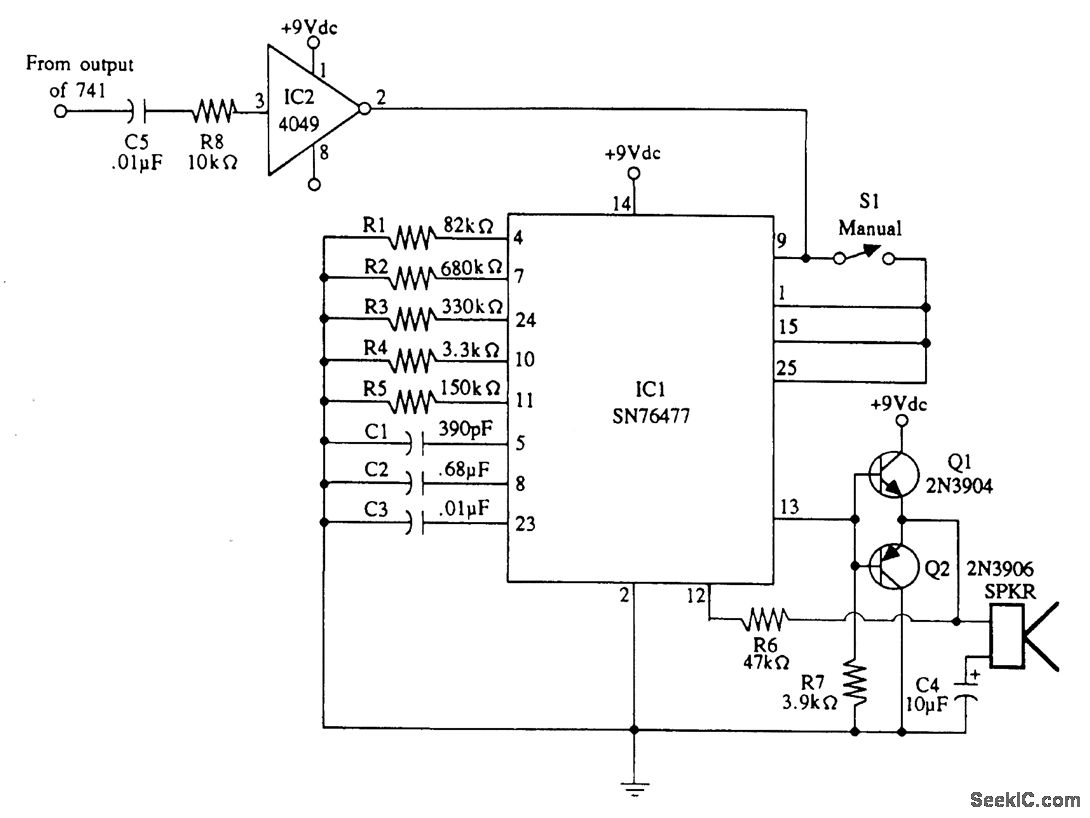

    電路原理圖：
