DTMF（Dual Tone Multi Frequency）雙音多頻信號解碼電路是目前在按鍵電話（固定電話、移動電話）、程控交換機及無線通信設備中廣泛應用的集成電路。它包括DTMF發送器與DTMF接受器，前者主要應用于按鍵電話作雙音頻信號發送器，發送一組雙音多頻信號，從而實現音頻撥號。雙音多頻信號是一組由高頻信號與低頻信號疊加而成的組合信號，CCITT和我國國家標準都規定了電話鍵盤按鍵與雙音多頻信號的對應關系，電話遠程控制系統采用MITEL公司生產的MT8870 DTMF接受器作為DTMF信號的解碼器件。MT8870主要用于程控交換機、遙控、無線通信及廣播系統，實現DTMF信號的分離濾波和譯碼功能，輸出相應16種頻率組合的四位并行二進制碼。MT8870具有撥號音抑制和模擬信號輸入可調功能，所以在設計MT8870 DTMF解碼電路時，只需外加一些阻容元件即可。

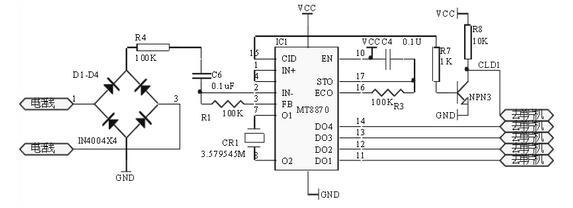

　　本系統的雙音多頻DTMF信號解碼電路由MT8870主要承擔。MT8870的連線如圖所示，其的2、3腳接收來自電話機的雙音多頻脈沖信號該雙音多頻信號先經其內部的撥號音濾波器，濾除撥號音信號，然后經前置放大后送入雙音頻濾波器，將雙音頻信號按高，低音頻信號分開，再經高，低群濾波器，幅度檢測器送入輸出譯碼電路，經過數字運算后，在其數據輸出端（11~14腳）輸出相對應的8421碼。MT8870的數據輸出端Q4~Q1連到單片機，單片機識別4位代碼。電話按鍵與相應譯碼（Q4~Q1）輸出。R/P,REDIAL,HOLD,HANDSFREE等功能使用。為了使單片機及時獲取有效數據，MT8870的CLD有效端經反相后接CPU的INT0引腳。當MT8870獲取有效雙音多頻信號后，CLD電平由低變高，再反相為低，CPU檢測后，指示輸入口接收有效二進制代碼。而無效的雙音頻信號（電話線路雜音、人們的語音信號等）是不會引起MT8870的CLD端變化的。DTMF接收器的外圍電路如圖所示。
