多級穩壓電路原理圖

出處：yuands 發布于：2011-02-24 00:00:00 | 5328 次閱讀

為了提高聲音還原的效果，音響之中，特別是小信號處理電路中通常會采用穩壓電路來保證電源的供電效果。常見的串聯穩壓，并聯穩壓。串聯調試方便，效率相對較言。并聯穩壓方式有時也被稱為“甲類穩壓”，其調試相對復雜，效率較低，容量難以做大，由這兩類基本電路派生出各種花要，如將傳統的串聯工作的三端穩壓器件加上運放進行伺服，有效地提高了電路的紋波抑制和瞬態反映能力；將傳統的雙極型晶體管換成晌應速度更快的場效應管，使電源的噪音和反應速度得到提高；有些甚至采用多級穩壓以進一步提高電路指標，甚至在穩壓電路中也采用音響專用管來進一步提高音色方面的表現力。圖1所示的是多級穩壓電路原理圖。

多級穩壓電路原理圖

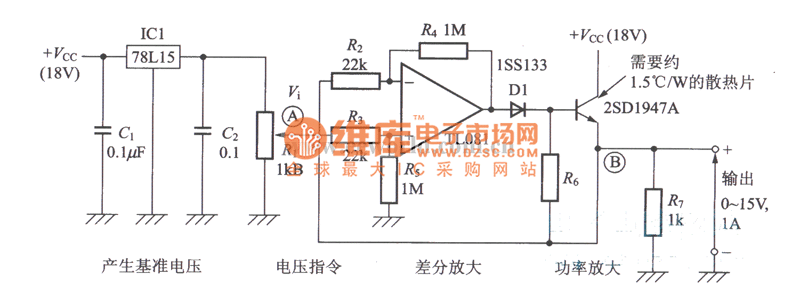

圖1多級穩壓電路原理圖
