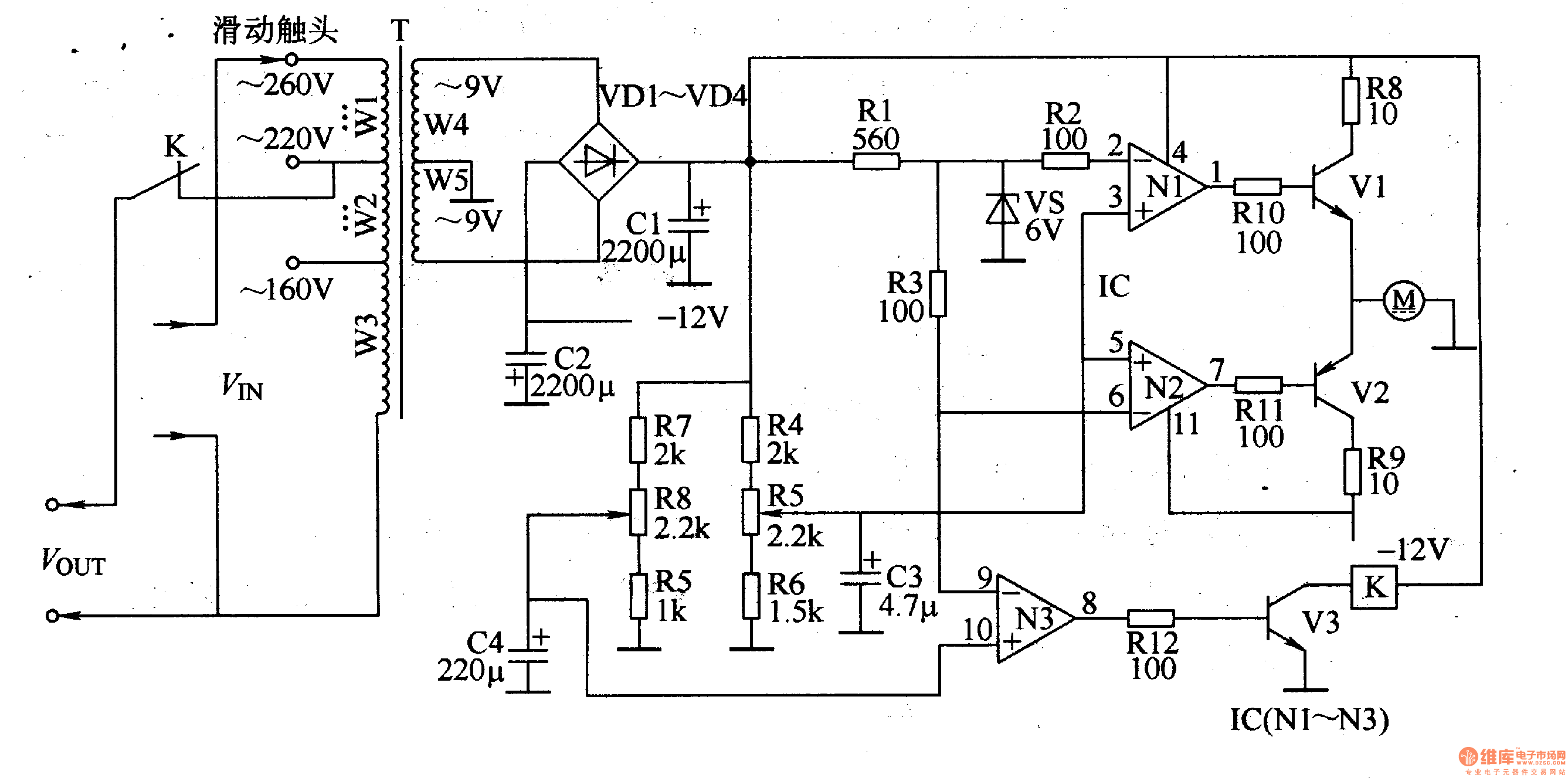

士l2V電源電路由調壓變壓器T的W4、W5繞組和整流二極管VDl-VD4、濾波電容器Cl、C2組成。
　　電壓檢測控制電路由電阻器R-R7、電位器RPl、Rm、穩壓二極管VS、電容器C3、C4和運算放大器集成電路IC(Nl-N3)組成。
　　過電壓保護電路由IC內部的N3、晶體管V3、電阻器Rl2和繼電器K組成。
　　自動調壓電路由電阻器R8-Rll、晶體管Vl、V2、直流電動機M、滑動觸頭和T的Wl-W3繞組組成。
　　將交流穩壓器的輸大端與市電相接后，在T的W4、W5繞組上產生了感應電壓。該電壓經VDl-VD4整流及Cl、C2濾波后，為IC和Vl、V2等提供 士l2V不穩定工作電壓。
　　+l2V電壓還有其他作用。經Rl-R3分壓、VS穩壓后，分別為Nl-N3的反相輸入端提供基準電壓;為過電壓保護電路申的K和V3提供工作電源;經R4、RP2、R6分壓后，為Nl和N2的正相輸入端提供檢測電壓;經R7、RPl、R5分壓后，為N3的正相輸入端提供檢測電壓。
　　Nl-N3將正相輸大端的檢測電壓與反相輸大端的基準電壓進行比較，用產生的誤差電壓去控制自動調壓電路。
　　當市電電壓正常時，Nl和N2的輸出端電壓為OV，Vl和V2均處于截止狀態，電動機M不工作。
　　當市電電壓偏低時，Nl和N2輸出低電平，使V2導通，Vl截止，M逆時針旋轉，通過滑壁臂驅動滑動觸頭移動，與T相應的電壓抽頭接觸 (T的Wl、W2繞組共設置了21個電壓抽頭，每一檔的電壓調節范圍為5V)，通過T的W2繞組來提升輸出電壓。當輸出交流電壓升至220V時，V2截止，M停轉。
　　當市電電壓偏高時，Nl和N2均輸出高電平，使Vl導通，V2截止，M順時針旋轉，通過滑臂驅動滑動觸頭移動，與T相應的電壓抽頭接觸，通過T的Wl繞組來降低輸出電壓。當輸出交流電壓降至220V時，Vl截止，M停轉。
