采用PM4020H設計的（HID）或高壓鈉燈電子鎮流器:

　　采用大電流推拉電路，可以驅動半橋和全橋電路。橋路輸出采用低頻交流，PM4020H內置分頻器將單端驅動的頻率到195Hz的低頻，因此消除了聲共振

PM4020H控制器

　　HPM4020H集成了控制和驅動HIDL所有的功能需要，它適用于金屬鹵素?zé)簦ㄈ缙嚧鬅?、放映機燈等）、高壓汞燈和高壓鈉燈等高強度放電燈控制器的驅動和控制。它包含一個完全的電流模式脈寬調制器、一個燈功率調節器、燈溫補償器和所有故障保護。

　　HPM4020H的結構和功能如圖1所示。采用大電流推拉電路，可以驅動半橋和全橋電路。橋路輸出采用低頻交流，PM4020H內置分頻器將單端驅動的頻率到195Hz的低頻，因此消除了聲共振。聲共振是HIDL在高頻電源供電時出現的放電電弧不穩的現象，其機理是燈管內壓力波的脈動從管內壁反射回來，如果與高頻電流的脈動成分相位相同，則形成駐波，產生聲共振，輕則燈光抖動，重則燒毀燈管和鎮流器。

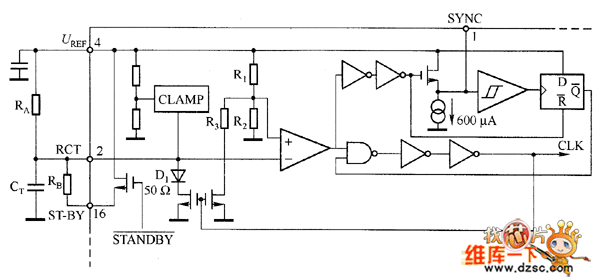

　　如圖1 所示HPM4020H的結構和功能圖

　　控制器的輸出采用全橋逆變器。逆變器工作在195Hz的低頻，燈的平均電壓為零。橋路的驅動由腳QOUT和QOUT輸出，它們均以50％的占空比工作，相差180°。采用IR2112驅動高端和低端的MOSFET管。這樣的方法成本較貴，也可以低端直接驅動，高端采用一個高壓晶體管、一個上拉電阻以及正確的相位。下面是詳細的電路圖。
