L5991芯片的

出處：HWM 發布于：2010-04-02 00:00:00 | 1644 次閱讀

　　當L5991充當“從控制器”時，電路將工作在邊沿觸發模式下，如圖所示。如果需要幾只L5991并聯使用，無須人為對芯片的“主從”狀態進行設置，這是因為在這幾只L5991中，速度最快的一只將自動充當“主控制器”。

　　在振蕩器輸出波形上升過程中，SYNC引腳的電位將被芯片中內置的600 μA拉電流發生器下拉到低電平。而在振蕩器輸出波形的下降過程中，SYNC引腳將斷開拉電流發生器的連接。由于L5991的工作頻率在輕載時將自動下降，因此“主從”工作狀態只限于正常工作過程中，而不是待機過程中。

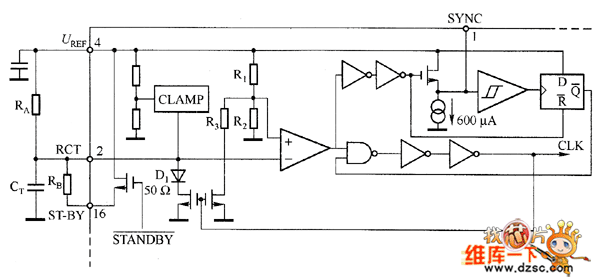

內部振蕩器和同步電路原理圖

　　圖　內部振蕩器和同步電路原理圖

　　
